Kabel czy przewód? Nowa norma PN-IEC 2024: Wszystko to kabel?

W świecie elektrotechniki precyzja nazewnictwa ma kluczowe znaczenie zarówno dla bezpieczeństwa, jak i dla jasności komunikacji. Właśnie dlatego tak istotne jest zrozumienie fundamentalnej zmiany, która weszła w życie 12 października 2024 roku wraz z aktualizacją normy PN-IEC 60050-461: 2024-09. Ten artykuł ma za zadanie rozwiać wszelkie wątpliwości dotyczące różnic między kablem a przewodem, wyjaśniając, dlaczego większość dotychczasowych "przewodów" oficjalnie stała się "kablami" i jakie ma to konsekwencje dla każdego, kto pracuje z elektrycznością.

W branży elektrycznej precyzyjne nazewnictwo to nie tylko kwestia poprawności językowej, ale przede wszystkim fundament bezpieczeństwa, efektywnej komunikacji i zgodności z obowiązującymi normami. Każdy błąd w terminologii może prowadzić do nieporozumień, a w konsekwencji do kosztownych pomyłek w projektach czy instalacjach. Dlatego tak ważne jest, abyśmy wszyscy mówili tym samym językiem, szczególnie w obliczu zmian, które redefiniują podstawowe pojęcia.

Tradycyjny podział, który przez lata znał każdy elektryk

Przez dziesięciolecia w Polsce obowiązywał klarowny podział na kable i przewody, który był głęboko zakorzeniony w świadomości każdego elektryka i majsterkowicza. Rozróżnienie to opierało się głównie na budowie, przeznaczeniu i odporności na warunki zewnętrzne. Było to intuicyjne i praktyczne, choć jak się okazuje, nie do końca spójne z terminologią międzynarodową.

Czym (do niedawna) był przewód? Charakterystyka i typowe zastosowania

Tradycyjnie, przewód był postrzegany jako element o stosunkowo prostej budowie. Składał się zazwyczaj z jednej lub kilku żył przewodzących prąd, które były zamknięte w izolacji, ale bez dodatkowej, wspólnej powłoki ochronnej. Jego przeznaczeniem były głównie instalacje wewnętrzne, prowadzone w suchych warunkach, gdzie ryzyko uszkodzeń mechanicznych czy wpływu czynników atmosferycznych było minimalne. Mówiliśmy o przewodach instalacyjnych do gniazdek, oświetlenia czy połączeń wewnętrznych w urządzeniach.

Czym (do niedawna) był kabel? Definicja i kluczowe różnice w budowie

Z kolei kabel to był dla nas synonim solidności i odporności. Jego konstrukcja była znacznie bardziej złożona: składał się z jednej lub więcej izolowanych żył, które dodatkowo były osłonięte wspólną, wzmocnioną powłoką ochronną, często z dodatkowym pancerzem. Ta zaawansowana budowa sprawiała, że kable były przeznaczone do pracy w trudnych warunkach na zewnątrz budynków, w ziemi, pod wodą, w miejscach narażonych na wilgoć, promieniowanie UV czy uszkodzenia mechaniczne. Kable energetyczne, telekomunikacyjne czy sterownicze były typowymi przykładami.

Rewolucja w terminologii: Nowa norma PN-IEC 60050-461

Świat się zmienia, a wraz z nim normy i standardy, które mają na celu ujednolicenie języka technicznego na skalę globalną. Właśnie z taką rewolucją mamy do czynienia w polskiej elektrotechnice, gdzie zaktualizowana norma PN-IEC 60050-461 wprowadza fundamentalną zmianę w nazewnictwie, którą każdy profesjonalista musi wziąć pod uwagę.

To już oficjalne: Dlaczego większość przewodów to teraz kable?

Od 12 października 2024 roku nastąpiło oficjalne ujednolicenie terminologii. Oznacza to, że większość produktów, które dotychczas nazywaliśmy "przewodami", takich jak popularne YDY, YDYp czy LgY, powinna być teraz formalnie określana jako "kable". Przykładowo, zamiast "przewód jednożyłowy", w dokumentacji technicznej powinniśmy używać terminu "kabel jednożyłowy". To znacząca zmiana, która ma na celu eliminację dwuznaczności i dostosowanie naszego języka do standardów międzynarodowych.

Główne powody zmiany: Ujednolicenie z międzynarodowymi standardami

Głównym motorem napędowym tej zmiany jest dążenie do ujednolicenia polskiego nazewnictwa z międzynarodowym słownikiem IEV (International Electrotechnical Vocabulary) oraz standardami obowiązującymi w języku angielskim, gdzie termin "cable" jest dominujący i obejmuje szerokie spektrum produktów. Eliminacja niejednoznaczności w terminologii to klucz do efektywnej współpracy międzynarodowej, tworzenia spójnej dokumentacji projektowej i handlowej, a także minimalizowania ryzyka błędów wynikających z różnic językowych. Wierzę, że to krok w dobrą stronę, choć wymaga od nas wszystkich pewnego przestawienia myślenia.

"Ujednolicenie terminologii z międzynarodowymi standardami to klucz do efektywnej komunikacji w globalnej branży, minimalizujące ryzyko błędów i nieporozumień w projektach i handlu."

Jak ta zmiana wpływa na Ciebie? Konsekwencje dla profesjonalistów i majsterkowiczów

Wprowadzenie nowej normy ma realne konsekwencje dla wszystkich zaangażowanych w branżę elektryczną. Oto najważniejsze z nich:

• Producenci i hurtownie: Muszą zaktualizować swoje katalogi produktów, opakowania, opisy techniczne i wszelką dokumentację handlową, aby była zgodna z nowym nazewnictwem.
• Projektanci i wykonawcy: Powinni stosować nową terminologię w projektach, kosztorysach, protokołach odbioru i innych dokumentach technicznych. To wymaga świadomości i dbałości o szczegóły.
• Instalatorzy i elektrycy: Chociaż w codziennej pracy i języku potocznym stare nawyki mogą się utrzymywać, w oficjalnych dokumentach i przy zamówieniach należy używać poprawnych, nowych nazw.
• Majsterkowicze i konsumenci: Warto być świadomym zmiany, aby poprawnie interpretować opisy produktów i unikać nieporozumień, zwłaszcza przy zakupie materiałów.

Ważne jest, aby podkreślić, że parametry techniczne i budowa samych produktów pozostają bez zmian. Zmienia się jedynie ich formalne nazewnictwo. Kabel YDYp 3x1,5 mm² to wciąż ten sam produkt, tylko teraz nazywany jest "kablem", a nie "przewodem".

Jak rozróżniać kable i przewody w praktyce po 2024 roku?

Mimo że formalnie większość produktów to teraz "kable", w praktyce nadal musimy rozróżniać je ze względu na ich budowę i przeznaczenie. To właśnie te cechy decydują o tym, czy dany produkt nadaje się do konkretnego zastosowania, a nie tylko jego nazwa. Zrozumienie konstrukcji jest kluczowe dla bezpiecznego i efektywnego projektowania oraz instalowania.

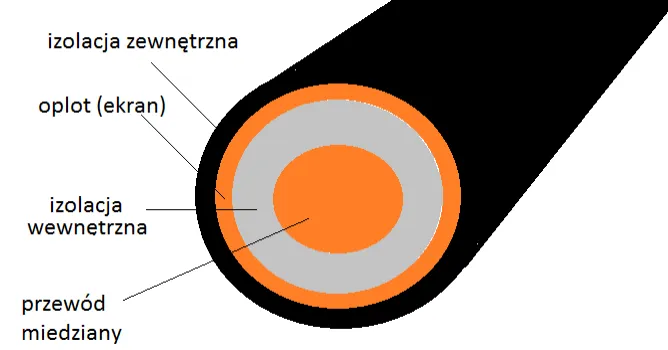

Budowa jako kluczowy wyznacznik: Od żyły po pancerz

Niezależnie od tego, czy mówimy o dawnym przewodzie czy kablu, to właśnie jego fizyczna budowa jest podstawą do oceny jego właściwości i możliwości zastosowania. Zawsze zwracam uwagę na każdy element, od samej żyły, przez izolację, aż po ewentualne dodatkowe warstwy ochronne. To one mówią nam wszystko o produkcie.

Żyła: Serce każdego kabla

Żyła to absolutna podstawa metalowy element, który faktycznie przewodzi prąd elektryczny. Może być wykonana z miedzi lub aluminium i występować w formie pojedynczego drutu (tzw. drut, oznaczany literą 'd' w symbolu, np. YDYd) lub wielu cienkich drutów skręconych razem (tzw. linka, oznaczana literą 'l' lub 'f', np. LgY). Wybór między drutem a linką zależy od przeznaczenia drut jest sztywniejszy i lepszy do stałych instalacji, linka elastyczniejsza i idealna do połączeń ruchomych.

Izolacja i powłoka zewnętrzna: Tarcza ochronna

Każda żyła musi być pokryta izolacją, która zapobiega zwarciom i chroni przed porażeniem prądem. Materiał izolacji (np. PVC, guma, polietylen usieciowany) wpływa na właściwości kabla, takie jak odporność na temperaturę czy wilgoć. W przypadku kabli wielożyłowych, izolowane żyły są następnie otoczone wspólną powłoką zewnętrzną. To właśnie ta powłoka stanowi pierwszą linię obrony przed czynnikami zewnętrznymi i uszkodzeniami mechanicznymi. Jej grubość i materiał są kluczowe dla trwałości i bezpieczeństwa.

Ekranowanie i dodatkowe wzmocnienia: Kiedy są niezbędne?

W niektórych zastosowaniach, zwłaszcza w kablach sygnałowych lub tam, gdzie występują silne zakłócenia elektromagnetyczne, niezbędne jest ekranowanie. Może to być oplot metalowy lub folia, która chroni przesyłane sygnały przed interferencjami. Dodatkowo, w kablach przeznaczonych do ekstremalnie trudnych warunków, takich jak kable ziemne, stosuje się dodatkowe wzmocnienia, na przykład pancerz stalowy. Zapewnia on ochronę przed uszkodzeniami mechanicznymi, gryzoniami czy naciskiem gruntu, gwarantując niezawodność instalacji.

Zastosowanie decyduje o wszystkim: Gdzie kabel jest niezastąpiony?

Choć nazwa "kabel" stała się uniwersalna, to nadal musimy pamiętać, że każdy produkt ma swoje specyficzne przeznaczenie. Wybór odpowiedniego "kabla" zależy od warunków pracy, wymagań instalacji i poziomu ochrony, jaki musi zapewnić. To właśnie kontekst zastosowania jest ostatecznym wyznacznikiem.

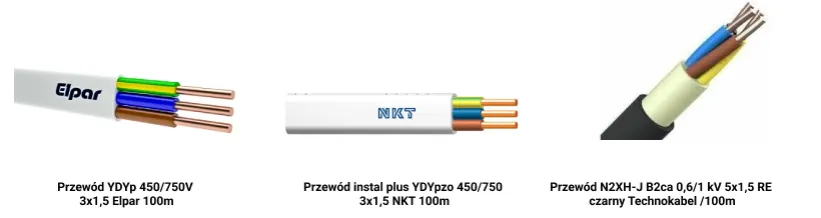

Kable do instalacji wewnętrznych (dawne przewody YDY, LgY)

Do najpopularniejszych "kabli" (dawnych przewodów) przeznaczonych do instalacji wewnętrznych należą:

• Kable YDY, YDYp: Powszechnie stosowane w instalacjach podtynkowych i natynkowych w budynkach mieszkalnych i użyteczności publicznej. Charakteryzują się izolacją i powłoką z polwinitu, są sztywne (żyły drutowe) i występują w wersji okrągłej (YDY) lub płaskiej (YDYp).
• Kable LgY: Elastyczne kable jednożyłowe z izolacją polwinitową, o żyłach linkowych. Idealne do połączeń wewnątrz urządzeń, szaf sterowniczych, rozdzielnic oraz tam, gdzie wymagana jest większa giętkość.

Kable do zadań specjalnych: Ziemne, napowietrzne i przemysłowe

Gdy warunki stają się trudniejsze, sięgamy po kable o bardziej złożonej budowie:

• Kable ziemne (np. YKY): Przeznaczone do układania bezpośrednio w ziemi. Posiadają wzmocnioną powłokę zewnętrzną, odporną na wilgoć, uszkodzenia mechaniczne i działanie mikroorganizmów. Często z dodatkowym pancerzem.
• Kable napowietrzne (np. AsXSn): Stosowane do budowy linii energetycznych napowietrznych. Charakteryzują się odpornością na promieniowanie UV, zmiany temperatury i czynniki atmosferyczne. Często samonośne.
• Kable przemysłowe (np. YKSLY, H07RN-F): Zaprojektowane do pracy w trudnych warunkach przemysłowych, często narażone na oleje, chemikalia, wysokie temperatury czy intensywne obciążenia mechaniczne. Wyróżniają się specjalnymi izolacjami i powłokami.

Przykłady, które rozwieją Twoje wątpliwości

Teoretyczne wyjaśnienia są ważne, ale nic tak nie utrwala wiedzy jak konkretne przykłady. Przyjrzyjmy się kilku typowym produktom i zobaczmy, jak nowa norma wpływa na ich nazewnictwo, a co pozostaje niezmienne.

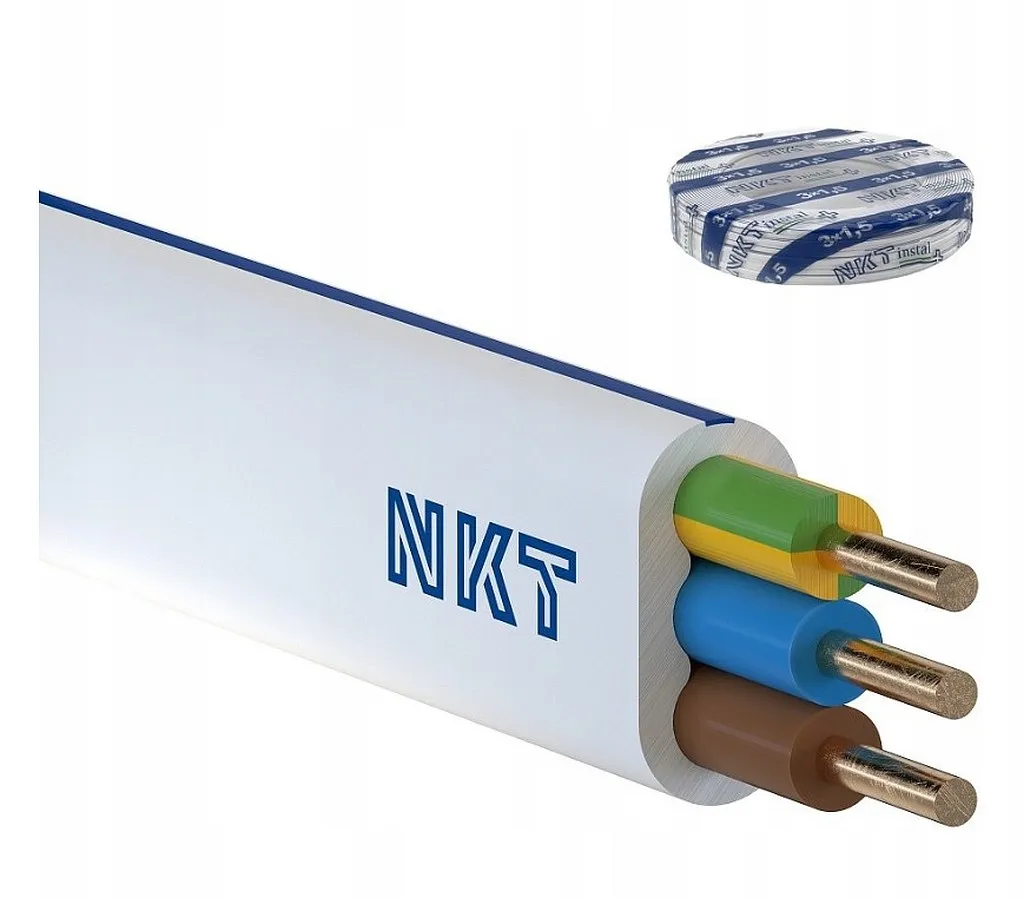

YDYp 3x1, 5: Analiza najpopularniejszego produktu w nowym świetle

Weźmy na warsztat chyba najbardziej rozpoznawalny produkt w polskich instalacjach dawny "przewód YDYp 3x1,5 mm²". Zgodnie z nową normą, od 12 października 2024 roku, jego oficjalna nazwa to "kabel YDYp 3x1,5 mm²". Co to oznacza w praktyce? Niewiele, jeśli chodzi o sam produkt. Nadal jest to płaski kabel instalacyjny z trzema żyłami miedzianymi o przekroju 1,5 mm², w izolacji i powłoce z polwinitu, przeznaczony do układania pod tynkiem lub na tynku wewnątrz budynków. Jego parametry techniczne, odporność i zastosowanie pozostają dokładnie takie same. Zmienia się jedynie formalne określenie w dokumentacji, etykietach i katalogach. W codziennej rozmowie, wielu z nas zapewne nadal będzie mówić o "przewodzie YDYp", ale w oficjalnych pismach czy projektach powinniśmy już używać "kabla YDYp".

Kable teleinformatyczne i sygnałowe: Czy tu też zaszła zmiana?

Tak, również w przypadku kabli teleinformatycznych i sygnałowych obowiązuje ogólna zasada ujednolicenia nazewnictwa. Chociaż w tej dziedzinie tradycyjne rozróżnienia na "kabel" i "przewód" były często mniej problematyczne (np. zawsze mówiliśmy o "kablu sieciowym" czy "kablu HDMI"), to jednak formalnie, jeśli dany produkt spełnia definicję "kabla" w nowej normie, to powinien być tak określany. Oznacza to, że wszelkie kable strukturalne (np. UTP, FTP), światłowodowe czy kable sterownicze również powinny być konsekwentnie nazywane "kablami" w oficjalnej dokumentacji. To krok w stronę jeszcze większej spójności terminologicznej w całej branży.

Kiedy słowo "przewód" wciąż jest poprawne?

Mimo szerokiego zastosowania terminu "kabel" i jego dominacji w nowej normie, słowo "przewód" nie znika całkowicie z języka technicznego. Istnieją konteksty, w których jego użycie jest nadal poprawne i uzasadnione. Musimy po prostu nauczyć się je rozróżniać.

Kontekst języka potocznego a dokumentacja techniczna

W codziennych, nieformalnych rozmowach, na budowie czy w sklepie, użycie słowa "przewód" w odniesieniu do dawnych przewodów instalacyjnych będzie zapewne nadal akceptowalne i zrozumiałe. Język potoczny ma swoje prawa i często wolniej adaptuje zmiany w normach. Jednakże, gdy w grę wchodzi oficjalna dokumentacja techniczna, handlowa, prawna czy projektowa, należy bezwzględnie stosować termin "kabel". To kluczowa różnica, o której należy pamiętać, aby uniknąć nieporozumień i zachować zgodność z obowiązującymi przepisami.

Wyjątki w normach: przewód ochronny, neutralny i uziemiający

Istnieją jednak specyficzne wyjątki, gdzie termin "przewód" jest nadal poprawny i głęboko zakorzeniony w normach, a jego zmiana byłaby nieuzasadniona lub wręcz myląca. Mówimy tu o elementach funkcjonalnych instalacji, a nie o wyrobach kablowych jako całości:

• Przewód ochronny (PE - Protective Earth): Element służący do ochrony przed porażeniem elektrycznym.
• Przewód neutralny (N - Neutral conductor): Element służący do zamknięcia obwodu prądowego.
• Przewód uziemiający (Earth conductor): Element łączący instalację z uziomem.

Te terminy są ściśle zdefiniowane w innych normach i ich użycie jest nadal obligatoryjne. Ponadto, warto pamiętać, że słowo "przewód" jest szeroko stosowane w innych branżach, niezwiązanych bezpośrednio z elektryką, np. "przewody wentylacyjne", "przewody kominowe", "przewody paliwowe". W tych kontekstach jego użycie jest oczywiście nadal w pełni poprawne.

Podsumowanie: Jak mówić językiem ekspertów?

Zmiana w nazewnictwie kabli i przewodów to ważny krok w kierunku ujednolicenia polskiej terminologii z międzynarodowymi standardami. Dla mnie, jako eksperta, jest to naturalna ewolucja, która ostatecznie przyniesie korzyści w postaci większej jasności i bezpieczeństwa. Pamiętajmy, że choć nazwy się zmieniają, fundamentalna wiedza o budowie i przeznaczeniu produktów pozostaje niezmienna.

Kluczowe wnioski: 3 najważniejsze rzeczy, które musisz zapamiętać

1. Od 12 października 2024 roku, zgodnie z normą PN-IEC 60050-461, większość produktów nazywanych dotychczas "przewodami" (np. YDY, LgY) należy formalnie określać mianem "kabli".
2. Zmiana ma na celu ujednolicenie terminologii z międzynarodowymi standardami, a parametry techniczne samych produktów pozostają bez zmian.
3. Termin "przewód" jest nadal poprawny w języku potocznym oraz w odniesieniu do specyficznych funkcji w instalacji (np. przewód ochronny, neutralny, uziemiający) oraz w innych branżach.

Przeczytaj również: Masz DVB-T2? Podłącz zasilacz antenowy i zapomnij o pikselach!

Przyszłość nazewnictwa: Co nas czeka w kolejnych latach?

Proces ujednolicania nazewnictwa w branży elektrotechnicznej jest procesem ciągłym. Nowa norma to kolejny krok w stronę jeszcze większej spójności z globalnymi standardami, co ma na celu długoterminowe usprawnienie komunikacji, projektowania i handlu. Możemy spodziewać się, że w przyszłości dalsze aktualizacje będą miały na celu jeszcze większe doprecyzowanie i eliminację wszelkich potencjalnych dwuznaczności, zapewniając nam jeszcze bardziej klarowny i jednolity język techniczny.
