Kabel do pompy ciepła: Wybierz mądrze! Uniknij kosztownych błędów

Wybór odpowiedniego kabla zasilającego do pompy ciepła to kluczowa decyzja, która wpływa na bezpieczeństwo, wydajność i trwałość całej instalacji. Ten artykuł dostarczy Ci precyzyjnych, technicznych wskazówek, abyś mógł podjąć świadomą decyzję i uniknąć kosztownych błędów.

Skutki błędnego wyboru: od wyższych rachunków po ryzyko poważnej awarii

Jako doświadczony instalator, widziałem wiele przypadków, gdzie oszczędność na kablu zasilającym do pompy ciepła przyniosła katastrofalne skutki. Zastosowanie nieodpowiedniego przewodu, najczęściej o zbyt małym przekroju, prowadzi do jego przegrzewania się, co jest nie tylko niebezpieczne, ale i nieefektywne. Przegrzewający się kabel generuje straty energii, co bezpośrednio przekłada się na wyższe rachunki za prąd. Co więcej, nadmierne spadki napięcia na zbyt cienkim przewodzie mogą destabilizować pracę pompy ciepła, prowadząc do jej niestabilnego działania, częstych awarii, a nawet trwałego uszkodzenia urządzenia. W skrajnych przypadkach, przegrzewanie się instalacji elektrycznej może doprowadzić do zagrożenia pożarowego. Moim zdaniem, to ryzyko jest absolutnie nieakceptowalne i zawsze należy je eliminować poprzez prawidłowy dobór komponentów.

Gdzie szukać wiarygodnych informacji? Rola dokumentacji technicznej (DTR) urządzenia

Zawsze podkreślam, że dokumentacja techniczno-ruchowa (DTR) dostarczana przez producenta pompy ciepła jest absolutnie nadrzędnym i najbardziej wiarygodnym źródłem informacji. To właśnie w DTR znajdziesz precyzyjne wytyczne dotyczące wszystkich aspektów elektrycznych instalacji. Producent jasno określa tam wymagany przekrój kabla, typ zasilania (jedno- czy trójfazowe), a także niezbędne zabezpieczenia elektryczne, takie jak wartości wyłączników nadprądowych i różnicowoprądowych. Ignorowanie tych zaleceń to prosta droga do utraty gwarancji i poważnych problemów z działaniem urządzenia. Zawsze zaczynaj od DTR to Twoja biblia instalacyjna.

Kluczowe czynniki wyboru kabla do pompy ciepła

Dobór odpowiedniego kabla to nie tylko kwestia przekroju, ale także uwzględnienia kilku innych, równie istotnych czynników. Przyjrzyjmy się im krok po kroku.

Krok 1: Moc pompy ciepła (kW) jak wpływa na wymagany przekrój przewodu?

Moc pompy ciepła, wyrażona w kilowatach (kW), jest pierwszym i najważniejszym czynnikiem determinującym wymagany przekrój przewodu zasilającego. Logika jest prosta: im większa moc urządzenia, tym większy prąd będzie przez nie pobierany. Aby zapewnić bezpieczny i stabilny przepływ tego prądu bez ryzyka przegrzewania się kabla, konieczne jest zastosowanie przewodu o odpowiednio większym przekroju. Zbyt mały przekrój przy dużej mocy to gwarancja problemów, a w skrajnych przypadkach awarii.

Krok 2: Zasilanie jednofazowe (230V) czy trójfazowe (400V) co to oznacza dla Twojej instalacji?

Typ zasilania ma kluczowe znaczenie dla liczby żył w kablu. Pompy ciepła o mniejszej mocy, zazwyczaj do około 9-10 kW, są często projektowane do pracy z zasilaniem jednofazowym (230V). W ich przypadku potrzebujemy kabla trzyżyłowego (faza, neutralny, uziemienie). Natomiast mocniejsze jednostki, powyżej 9-10 kW, niemal zawsze wymagają zasilania trójfazowego (400V). Zapewnia ono stabilniejszą pracę i równomierne obciążenie sieci. Dla pomp trójfazowych konieczny jest kabel pięciożyłowy (trzy fazy, neutralny, uziemienie).

Krok 3: Odległość od rozdzielnicy dlaczego każdy metr ma znaczenie i jak unikać spadków napięcia?

Długość przewodu zasilającego, czyli odległość od głównej rozdzielnicy elektrycznej do pompy ciepła, jest często niedocenianym, ale bardzo istotnym czynnikiem. Im dłuższy kabel, tym większa jego rezystancja, co prowadzi do zjawiska spadku napięcia. Nadmierny spadek napięcia może negatywnie wpływać na pracę pompy, obniżając jej wydajność i żywotność. Zgodnie z normami, dopuszczalny spadek napięcia w instalacji nie powinien przekraczać 3%. W praktyce oznacza to, że dla dłuższych tras, na przykład powyżej 20-25 metrów, często konieczne jest zwiększenie przekroju kabla, nawet jeśli moc pompy sugerowałaby mniejszy przekrój. To inwestycja w stabilność i długowieczność urządzenia.

Krok 4: Miejsce montażu czym różni się kabel do instalacji w ziemi od tego wewnątrz budynku?

Miejsce ułożenia kabla determinuje jego typ i konstrukcję. Kable przeznaczone do instalacji wewnątrz budynków, np. pod tynkiem (YDYp), są zazwyczaj mniej odporne na czynniki zewnętrzne. Natomiast przewody prowadzone na zewnątrz, a zwłaszcza układane bezpośrednio w ziemi, muszą charakteryzować się znacznie większą odpornością. Muszą być odporne na wilgoć, działanie promieniowania UV, zmiany temperatury oraz uszkodzenia mechaniczne. Użycie niewłaściwego typu kabla w trudnych warunkach zewnętrznych to prosta droga do jego szybkiej degradacji i zagrożenia bezpieczeństwa.

Jak dobrać przekrój i typ kabla do popularnych pomp ciepła?

Przejdźmy teraz do konkretnych rekomendacji, które pomogą Ci w praktycznym doborze kabla.

Pompa ciepła jednofazowa (np. 6-9 kW): Rekomendacje dla typowego domu

Dla pomp ciepła jednofazowych o mocy do około 9 kW, które są często spotykane w mniejszych domach, zazwyczaj stosuje się przewody trzyżyłowe. Standardem jest tutaj kabel o przekroju 3x4mm². Jeśli jednak odległość od rozdzielnicy do pompy jest większa, np. przekracza 20 metrów, rozsądnym i bezpiecznym wyborem będzie zwiększenie przekroju do 3x6mm², aby zminimalizować spadki napięcia. Do instalacji wewnętrznych świetnie sprawdzi się kabel typu YDYp, natomiast na zewnątrz, w osłonie lub w ziemi, używamy YKY.

Pompa ciepła trójfazowa (np. 10-16 kW): Standardowy i najbezpieczniejszy wybór

W przypadku pomp ciepła trójfazowych, które dominują w segmencie mocy powyżej 9 kW, zawsze potrzebujemy kabla pięciożyłowego. Dla typowych mocy w zakresie 10-14 kW, standardowym i najbezpieczniejszym wyborem jest kabel YKY 5x4mm². Jeśli jednak pompa ma większą moc (np. 16 kW i więcej) lub trasa kabla jest długa, warto rozważyć zwiększenie przekroju do 5x6mm². Dla bardzo dużych mocy, rzadziej spotykanych w domach jednorodzinnych, ale wciąż możliwych, może być konieczny nawet przekrój 5x10mm². Pamiętaj, że to są ogólne rekomendacje, a ostateczny wybór zawsze powinien być zgodny z DTR producenta.

Jakie oznaczenia kabli musisz znać? Krótki słownik (YKY, YKXS, YDYp)

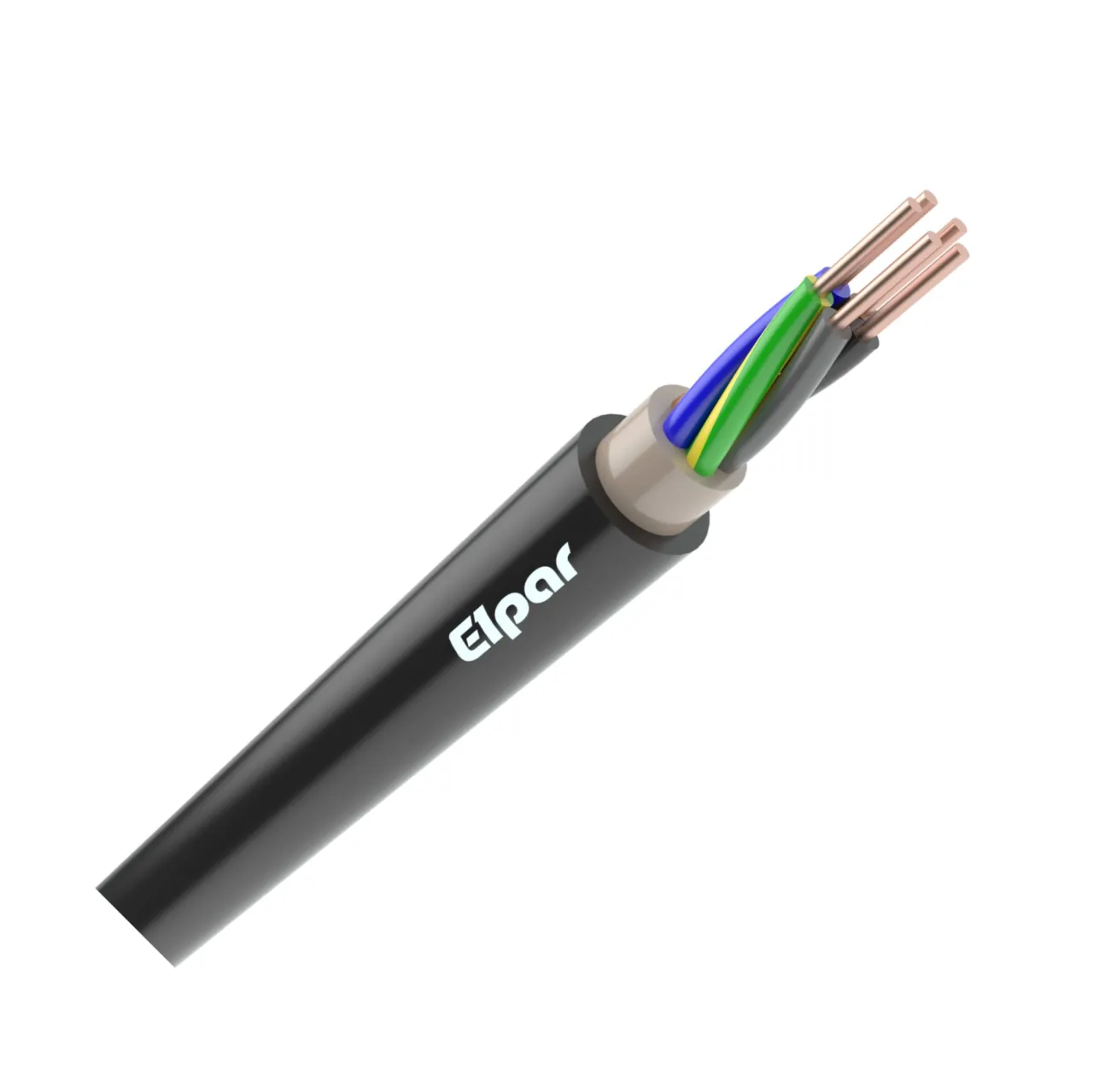

• YKY: To najczęściej spotykany kabel ziemny. Ma izolację i powłokę polwinitową, co sprawia, że jest odporny na wilgoć i może być układany bezpośrednio w ziemi lub na zewnątrz budynków. Jest wytrzymały i uniwersalny.
• YKXS: Kabel o zwiększonej odporności na warunki atmosferyczne, dzięki izolacji z polietylenu usieciowanego (XLPE). Jest bardziej odporny na promieniowanie UV i wyższe temperatury niż YKY, co czyni go doskonałym wyborem do trudniejszych warunków zewnętrznych.
• YDYp: Płaski kabel instalacyjny, przeznaczony do układania pod tynkiem lub w rurkach instalacyjnych wewnątrz budynków. Nie nadaje się do zastosowań zewnętrznych ani do układania w ziemi ze względu na brak odpowiedniej odporności.

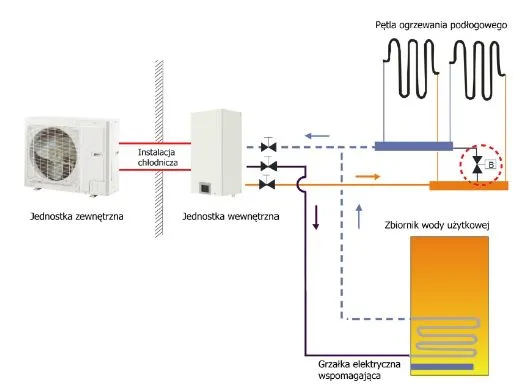

A co z kablem komunikacyjnym w pompach split? O tym nie możesz zapomnieć

W przypadku pomp ciepła typu split, oprócz kabla zasilającego, niezbędny jest również kabel komunikacyjny. Łączy on jednostkę wewnętrzną (hydrobox) z jednostką zewnętrzną, umożliwiając wymianę danych i sterowanie pracą całego systemu. Specyfikacja tego kabla jego typ, liczba żył i przekrój jest zawsze precyzyjnie określona przez producenta w DTR. Zazwyczaj jest to ekranowany kabel sterowniczy, np. typu LiYCY. Pamiętaj, aby go również odpowiednio dobrać i zabezpieczyć.

Niezbędne zabezpieczenia elektryczne dla pompy ciepła

Odpowiedni kabel to podstawa, ale równie ważne są właściwe zabezpieczenia. Bez nich nawet najlepszy kabel nie zapewni pełnego bezpieczeństwa.

Dlaczego pompa ciepła musi mieć własny, dedykowany obwód w rozdzielnicy?

Pompa ciepła to urządzenie o znacznym poborze mocy, zwłaszcza w szczytowych momentach pracy. Dlatego też musi być podłączona do osobnego, dedykowanego obwodu elektrycznego w głównej rozdzielnicy. Zapewnia to nie tylko stabilność pracy samej pompy, ale także eliminuje ryzyko przeciążenia innych obwodów domowych. W przypadku awarii lub konieczności serwisowania, dedykowany obwód pozwala na łatwe odłączenie zasilania pompy bez wpływu na resztę instalacji elektrycznej w domu. To standard, którego nigdy nie wolno pomijać.

Wyłącznik różnicowoprądowy (RCD) cichy bohater chroniący Twoje życie

Wyłącznik różnicowoprądowy (RCD) jest obowiązkowym elementem każdej nowoczesnej instalacji elektrycznej i pełni funkcję cichego bohatera, który chroni Twoje życie. Jego zadaniem jest natychmiastowe odcięcie zasilania w przypadku wykrycia nawet niewielkiego upływu prądu, który mógłby świadczyć o porażeniu prądem lub uszkodzeniu izolacji. W przypadku pompy ciepła, która często pracuje w warunkach zewnętrznych lub wilgotnych, obecność RCD jest absolutnie kluczowa dla bezpieczeństwa użytkowników i domowników.

Wyłącznik nadprądowy jak jego wartość chroni urządzenie przed przeciążeniem i zwarciem?

Wyłącznik nadprądowy, potocznie nazywany bezpiecznikiem, chroni instalację elektryczną i podłączone do niej urządzenia przed skutkami zwarć i przeciążeń. Jego charakterystyka (np. B20, C25) oraz wartość prądu znamionowego muszą być precyzyjnie dobrane do mocy pompy ciepła i przekroju zastosowanego kabla. Informacje te znajdziesz w DTR producenta. Zbyt mały wyłącznik będzie często "wybijał", a zbyt duży nie zapewni odpowiedniej ochrony, co może prowadzić do uszkodzenia kabla lub samej pompy w przypadku awarii.

Unikaj tych błędów przy wyborze i montażu kabla do pompy ciepła

Świadomość najczęstszych błędów to pierwszy krok do ich uniknięcia. Moje doświadczenie podpowiada, na co zwrócić szczególną uwagę.

Błąd #1: Zbyt mały przekrój przewodu prosta droga do przegrzania instalacji

To niestety najczęstszy i zarazem najgroźniejszy błąd, jaki widuję. Zastosowanie kabla o zbyt małym przekroju w stosunku do mocy pompy ciepła i długości trasy prowadzi do szeregu negatywnych konsekwencji. Po pierwsze, powoduje nadmierne spadki napięcia, co obniża wydajność i żywotność pompy. Po drugie, i co najważniejsze, kabel zaczyna się przegrzewać. Przegrzewanie może doprowadzić do uszkodzenia izolacji, niestabilnej pracy urządzenia, a w skrajnych przypadkach nawet do pożaru instalacji elektrycznej. To nie jest miejsce na oszczędności bezpieczeństwo i niezawodność są priorytetem.

Błąd #2: Niewłaściwy typ kabla do instalacji na zewnątrz jak uniknąć szybkiego zniszczenia?

Innym poważnym błędem jest użycie kabla przeznaczonego do instalacji wewnętrznych (np. YDYp) w warunkach zewnętrznych lub, co gorsza, do bezpośredniego ułożenia w ziemi. Kable wewnętrzne nie posiadają odpowiedniej izolacji ani powłoki ochronnej, która zapewniałaby im odporność na wilgoć, promieniowanie UV, mróz czy uszkodzenia mechaniczne. Taki kabel ulegnie szybkiej degradacji, jego izolacja popęka, co stworzy ogromne zagrożenie porażenia prądem lub zwarcia. Zawsze stosuj kable dedykowane do warunków zewnętrznych, takie jak YKY czy YKXS.

Błąd #3: Ignorowanie zaleceń producenta i brak konsultacji z elektrykiem

Niezależnie od Twojej wiedzy, bezwzględne przestrzeganie zaleceń producenta zawartych w DTR jest fundamentem prawidłowej instalacji. Producent najlepiej zna swoje urządzenie i wie, jakie warunki zasilania są dla niego optymalne i bezpieczne. Równie ważne jest konsultowanie wszelkich wątpliwości z wykwalifikowanym elektrykiem z uprawnieniami. Próby samodzielnego doboru kabli i zabezpieczeń bez odpowiedniej wiedzy i doświadczenia to proszenie się o kłopoty. Ignorowanie tych zasad może prowadzić do utraty gwarancji, nieprawidłowego działania instalacji, a co najgorsze do zagrożeń bezpieczeństwa.

Twoja checklista przed podłączeniem pompy ciepła

Aby mieć pewność, że wszystko zostało wykonane prawidłowo, przygotowałem dla Ciebie krótką listę kontrolną.

Jak upewnić się, że instalator wykonuje pracę zgodnie ze sztuką?

1. Sprawdź DTR: Przede wszystkim poproś instalatora o okazanie dokumentacji techniczno-ruchowej pompy ciepła i upewnij się, że zna i stosuje się do zawartych w niej zaleceń dotyczących zasilania.
2. Weryfikacja przekroju i typu kabla: Sprawdź, czy zastosowany kabel ma odpowiedni przekrój (np. 5x4mm² dla trójfazowej pompy 10-14 kW) i czy jest to typ odpowiedni do miejsca ułożenia (np. YKY do ziemi, YDYp do wnętrz).
3. Dedykowany obwód: Upewnij się, że pompa ciepła jest podłączona do osobnego, dedykowanego obwodu w rozdzielnicy, a nie do istniejącego obwodu gniazdek czy oświetlenia.
4. Odpowiednie zabezpieczenia: Zweryfikuj wartości i typy wyłączników różnicowoprądowych (RCD) i nadprądowych (np. B20, C25) w rozdzielnicy. Muszą być zgodne z DTR producenta pompy.
5. Profesjonalny montaż: Zwróć uwagę na jakość wykonania połączeń, estetykę ułożenia kabli i ogólny porządek w rozdzielnicy. Dobry instalator dba o detale.
6. Pomiary elektryczne: Po zakończeniu prac, poproś o wykonanie pomiarów elektrycznych (np. impedancji pętli zwarcia, rezystancji izolacji) i przedstawienie protokołu z tych pomiarów. To potwierdzenie bezpieczeństwa instalacji.

Przeczytaj również: Jaki kabel do gniazdka? Uniknij błędów i pożaru!

Inwestycja w jakość kabla i zabezpieczeń dlaczego to się zawsze opłaca?

Podsumowując, inwestycja w wysokiej jakości kable i odpowiednio dobrane zabezpieczenia elektryczne dla pompy ciepła to nie jest wydatek, lecz mądra inwestycja w przyszłość. To gwarancja bezpieczeństwa dla Ciebie i Twojej rodziny, niezawodności działania urządzenia przez wiele lat oraz optymalnej wydajności, która przekłada się na niższe rachunki za ogrzewanie. Uniknięcie kosztownych awarii, przestojów w działaniu pompy czy nawet zagrożenia pożarowego to korzyści, które zawsze przewyższają początkowe oszczędności na tanich komponentach. Moim zdaniem, spokój ducha i pewność, że Twoja instalacja pracuje bezpiecznie i efektywnie, są bezcenne.
