Wybór odpowiedniego kabla do gniazdek to jeden z tych elementów instalacji elektrycznej, który często bywa niedoceniany, a ma fundamentalne znaczenie dla bezpieczeństwa i prawidłowego funkcjonowania całego systemu. Jako ekspert w tej dziedzinie, zawsze podkreślam, że to nie jest miejsce na kompromisy czy oszczędności. Prawidłowy dobór przewodu to gwarancja, że Twoja instalacja będzie działać niezawodnie, a Ty i Twoi bliscy będziecie bezpieczni.
Wybór kabla do gniazdek klucz do bezpiecznej i zgodnej z normami instalacji elektrycznej
- Do standardowych gniazdek 230V w domu zawsze stosuj miedziany przewód YDYp 3x2,5 mm².
- Przewód 3x1,5 mm² jest przeznaczony wyłącznie do oświetlenia i nie nadaje się do gniazdek.
- Kolory żył (brązowy/czarny L, niebieski N, żółto-zielony PE) są uniwersalnym standardem bezpieczeństwa.
- Gniazda siłowe (400V) wymagają przewodów pięciożyłowych, najczęściej 5x4 mm² lub 5x6 mm².
- Współczesne instalacje wykonuje się wyłącznie z przewodów miedzianych (Cu).
- Zawsze dopasuj przekrój przewodu do zabezpieczenia obwodu (np. 2,5 mm² do 16A).
Wybór kabla do gniazdka to decyzja o bezpieczeństwie Twojego domu
Odpowiedni dobór przewodu elektrycznego jest absolutnie fundamentalny dla bezpieczeństwa domowników i mienia. Przewód elektryczny to nic innego jak droga, którą płynie prąd do wszystkich urządzeń w Twoim domu. Jeśli ta droga jest zbyt wąska lub wykonana z niewłaściwego materiału, mogą pojawić się bardzo poważne problemy.
Ryzyka związane z zastosowaniem nieodpowiedniego kabla są ogromne. Najczęstszym i najbardziej niebezpiecznym jest przegrzewanie się instalacji. Zbyt cienki przewód, podłączony do obwodu, który zasila wiele urządzeń, będzie się nadmiernie nagrzewał. To z kolei może prowadzić do uszkodzenia izolacji, zwarć, a w skrajnych przypadkach do pożaru. Nie ma nic gorszego niż instalacja, która staje się tykającą bombą zegarową. Dlatego tak ważne jest, aby od samego początku postawić na sprawdzone i bezpieczne rozwiązania.
Warto również podkreślić, że nowoczesne instalacje elektryczne wykonuje się wyłącznie z przewodów miedzianych (Cu). Miedź charakteryzuje się znacznie lepszą przewodnością i wytrzymałością mechaniczną niż aluminium. Instalacje aluminiowe (Al) są przestarzałe, mniej bezpieczne i nie stosuje się ich w nowych obiektach. Jeśli masz w domu starą instalację aluminiową, powinieneś rozważyć jej modernizację to inwestycja w bezpieczeństwo.
Przeczytaj również: Uszkodzony kabel antenowy? Rozpoznaj objawy i zdiagnozuj problem!
Kluczowy parametr: wymagany przekrój kabla do gniazdka 230V
Przejdźmy do konkretów. "Złotym standardem" dla gniazdek 230V w domowej instalacji elektrycznej jest miedziany przewód YDYp 3x2,5 mm². Dlaczego akurat ten? Przekrój 2,5 mm² jest kluczowy, ponieważ pozwala na bezpieczne obciążenie obwodu prądem do 16A. Jest to standardowa wartość dla zabezpieczeń nadprądowych (popularnych "bezpieczników") stosowanych w obwodach gniazdkowych. Dzięki temu, nawet gdy podłączysz do gniazdka kilka urządzeń o większej mocy, instalacja będzie pracować stabilnie, a bezpiecznik zadziała, chroniąc obwód przed przeciążeniem, zanim przewód zacznie się niebezpiecznie nagrzewać.
Zastosowanie kabla o mniejszym przekroju, np. 3x1,5 mm², do gniazdek jest poważnym błędem i stwarza realne ryzyko przegrzania i pożaru. Przewód 3x1,5 mm² jest przeznaczony głównie do obwodów oświetleniowych, gdzie obciążenie jest znacznie mniejsze, a zabezpieczenie nadprądowe wynosi zazwyczaj 10A. Nigdy nie należy go stosować do zasilania gniazd ogólnego przeznaczenia. Pamiętaj, że bezpieczeństwo nie ma ceny, a właściwy przekrój przewodu to podstawa.
Jak czytać oznaczenia na kablach? Krótki przewodnik po symbolach
Oznaczenia na kablach mogą wydawać się skomplikowane, ale są niezwykle ważne. Skrót YDYp oznacza przewód elektroenergetyczny (Y), o izolacji polwinitowej (D) i powłoce polwinitowej (Y), w wersji płaskiej (p). Jest to idealny typ przewodu do instalacji podtynkowych, ponieważ jego płaski kształt ułatwia układanie w bruzdach i pod tynkiem. Litery YDY oznaczają również, że przewód ma żyły jednodrutowe, co jest standardem dla instalacji stałych.

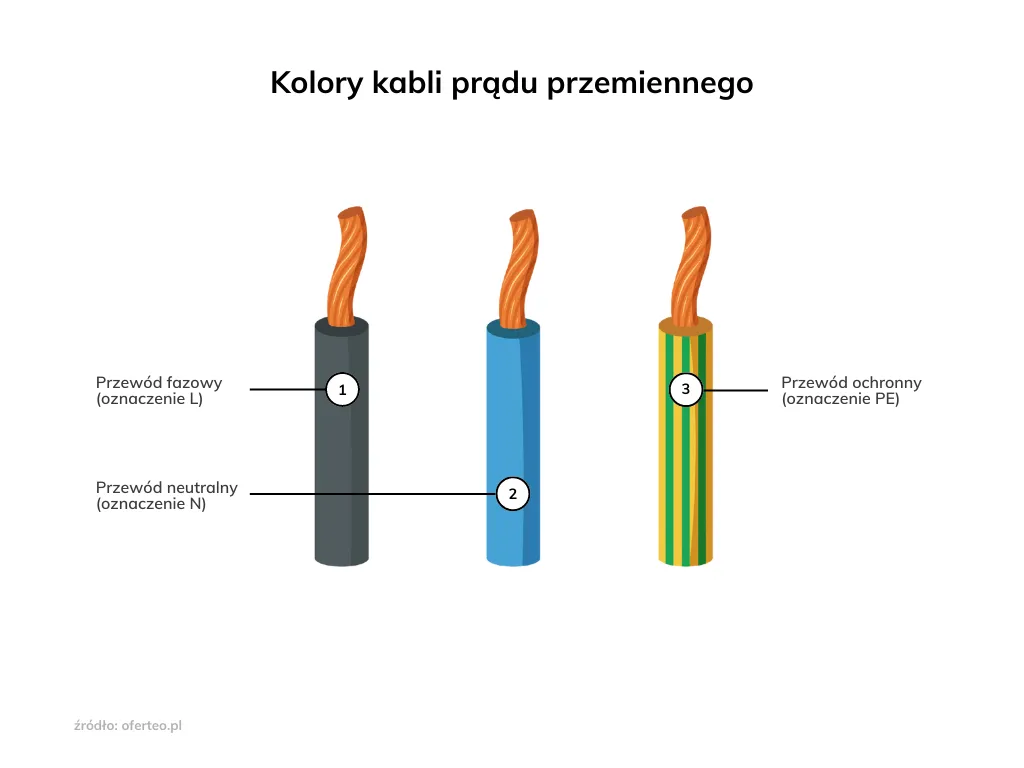

Kolejnym kluczowym elementem są kolory żył. W instalacjach trójżyłowych obowiązuje uniwersalny standard, który ma na celu zapewnienie bezpieczeństwa i uniknięcie pomyłek podczas podłączania:- Żyła fazowa (L): Kolor brązowy (lub czarny, szary). To jest żyła, przez którą płynie prąd "aktywny" z sieci. Podłączenie jej do niewłaściwego miejsca może spowodować porażenie prądem.
- Żyła neutralna (N): Kolor niebieski. Żyła neutralna służy do zamknięcia obwodu, czyli odprowadzenia prądu z powrotem do źródła. Jest ona niezbędna do prawidłowego działania większości urządzeń.
- Żyła ochronna (PE): Kolor żółto-zielony. To najważniejsza żyła z punktu widzenia bezpieczeństwa. Jej zadaniem jest ochrona przed porażeniem prądem w przypadku awarii urządzenia (np. przebicia izolacji). Wszelkie metalowe obudowy urządzeń są do niej podłączone, a w razie usterki prąd jest bezpiecznie odprowadzany do ziemi, powodując zadziałanie zabezpieczeń.
Gniazdka w kuchni i łazience: Czy wymagają specjalnych kabli?
Kuchnia i łazienka to pomieszczenia, w których często mamy do czynienia z obwodami o podwyższonym obciążeniu. Piekarnik, zmywarka, pralka, mikrofalówka, czajnik elektryczny wszystkie te urządzenia potrafią pobierać znaczną ilość prądu. Chociaż większość z nich korzysta ze standardowych gniazdek 230V, to ich moc sprawia, że należy podejść do planowania instalacji w tych miejscach ze szczególną uwagą.
Dla tych urządzeń nadal obowiązuje przewód YDYp 3x2,5 mm². Jednak kluczowe jest to, że często wymagają one dedykowanych obwodów. Oznacza to, że każde z tych urządzeń (lub grupa kilku mniej obciążających) powinno mieć swój własny obwód zasilający, zabezpieczony osobnym bezpiecznikiem w rozdzielnicy. Dzięki temu, w przypadku awarii jednego urządzenia lub przeciążenia, wyłączy się tylko ten konkretny obwód, a reszta instalacji będzie działać bez zakłóceń. To również znacznie zwiększa bezpieczeństwo i komfort użytkowania.
Gniazda siłowe (400V): Grubszy kaliber dla wymagających urządzeń

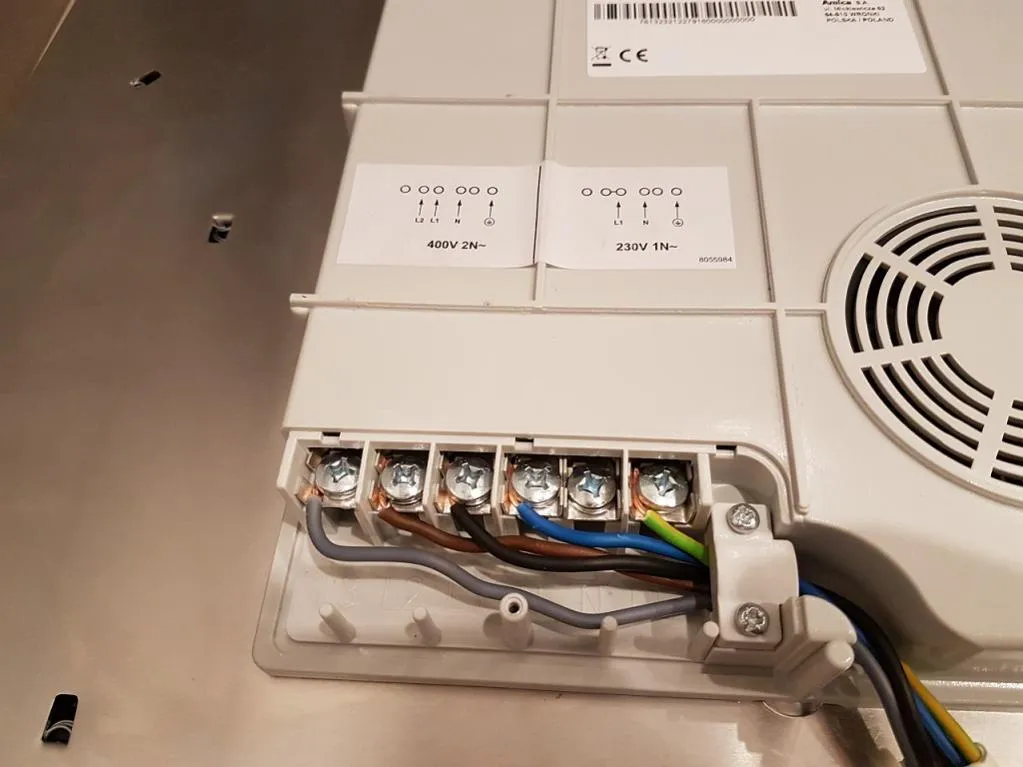

W niektórych przypadkach standardowe gniazdka 230V to za mało. Mówimy tu o urządzeniach, które wymagają znacznie większej mocy, takich jak płyta indukcyjna, przepływowy podgrzewacz wody, czy niektóre typy pieców elektrycznych. Do zasilania takich sprzętów konieczne jest zastosowanie gniazd siłowych, zasilanych napięciem 400V. Do takich instalacji stosuje się przewody pięciożyłowe, najczęściej YDYp 5x4 mm² lub nawet 5x6 mm². Wybór konkretnego przekroju zależy od mocy przyłączanego urządzenia oraz długości obwodu. Zabezpieczenie w takim obwodzie jest zazwyczaj znacznie większe niż 16A. Podłączenie gniazda siłowego jest bardziej skomplikowane niż standardowego gniazdka 230V, ponieważ wymaga podłączenia trzech żył fazowych (L1, L2, L3), żyły neutralnej (N) i żyły ochronnej (PE).
Najczęstsze błędy przy wyborze i montażu kabli: Sprawdź, czy ich nie popełniasz
Jednym z najczęstszych i najbardziej ryzykownych błędów jest kusząca oszczędność, czyli zakup kabli o mniejszym przekroju niż wymagany. Jak już wspomniałem, może to prowadzić do przegrzewania się przewodów, uszkodzenia izolacji, a w konsekwencji do zagrożenia pożarowego. Niestety, na rynku wciąż można spotkać przewody o deklarowanym przekroju, który w rzeczywistości jest zaniżony. Zawsze kupuj kable od renomowanych producentów i sprawdzaj ich certyfikaty. Pamiętaj, że kilka złotych zaoszczędzone na kablu to potencjalnie tysiące złotych strat i zagrożenie dla życia.Często pojawia się również pytanie: "Ile gniazdek można bezpiecznie podłączyć na jednym obwodzie?". Nie ma jednej, sztywnej liczby, ponieważ zależy to od planowanego obciążenia. Ogólna zasada mówi, że na jednym obwodzie gniazdkowym (zabezpieczonym bezpiecznikiem 16A i przewodem 2,5 mm²) nie powinno się instalować więcej niż 10 gniazdek. Ważniejsze jest jednak nie tyle liczba, co suma mocy urządzeń, które będą do nich podłączone. Jeśli planujesz podłączyć do jednego obwodu wiele energochłonnych sprzętów, lepiej rozważyć rozdzielenie ich na dwa obwody. Zawsze należy kierować się zdrowym rozsądkiem i normami bezpieczeństwa.
Twoja checklista wyboru idealnego kabla do gniazdek
- Standardowe gniazdka 230V: Zawsze wybieraj miedziany przewód YDYp 3x2,5 mm².
- Zabezpieczenie: Przewód 2,5 mm² zawsze paruj z zabezpieczeniem nadprądowym 16A.
- Oświetlenie: Do obwodów oświetleniowych wystarczy przewód 3x1,5 mm² z zabezpieczeniem 10A.
- Kolory żył: Pamiętaj o standardzie: brązowy/czarny (L), niebieski (N), żółto-zielony (PE).
- Kuchnia/Łazienka: Dla urządzeń o dużej mocy (pralka, zmywarka, piekarnik) stosuj dedykowane obwody, nadal z przewodem 3x2,5 mm².
- Gniazda siłowe 400V: Do płyt indukcyjnych czy podgrzewaczy wody używaj przewodów 5x4 mm² lub 5x6 mm².
- Materiał: Wyłącznie przewody miedziane (Cu). Zapomnij o aluminium!
- Jakość: Kupuj kable od sprawdzonych producentów, z odpowiednimi certyfikatami.
- Profesjonalizm: Pamiętaj, że wszelkie prace związane z instalacją elektryczną, zwłaszcza jej modernizacją czy wykonaniem od podstaw, powinny być wykonywane przez osoby posiadające odpowiednie uprawnienia SEP. Podstawą prawną są tu normy PN-HD 60364 oraz Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Nie ryzykuj wezwij profesjonalnego elektryka.
