W tym artykule dowiesz się, jak krok po kroku zdiagnozować problemy z kablem antenowym, takie jak brak sygnału czy zakłócenia, używając prostego multimetru. Przedstawimy jasne instrukcje, jak wykonać pomiary ciągłości i zwarcia, abyś mógł samodzielnie rozwiązać problem z odbiorem telewizji.

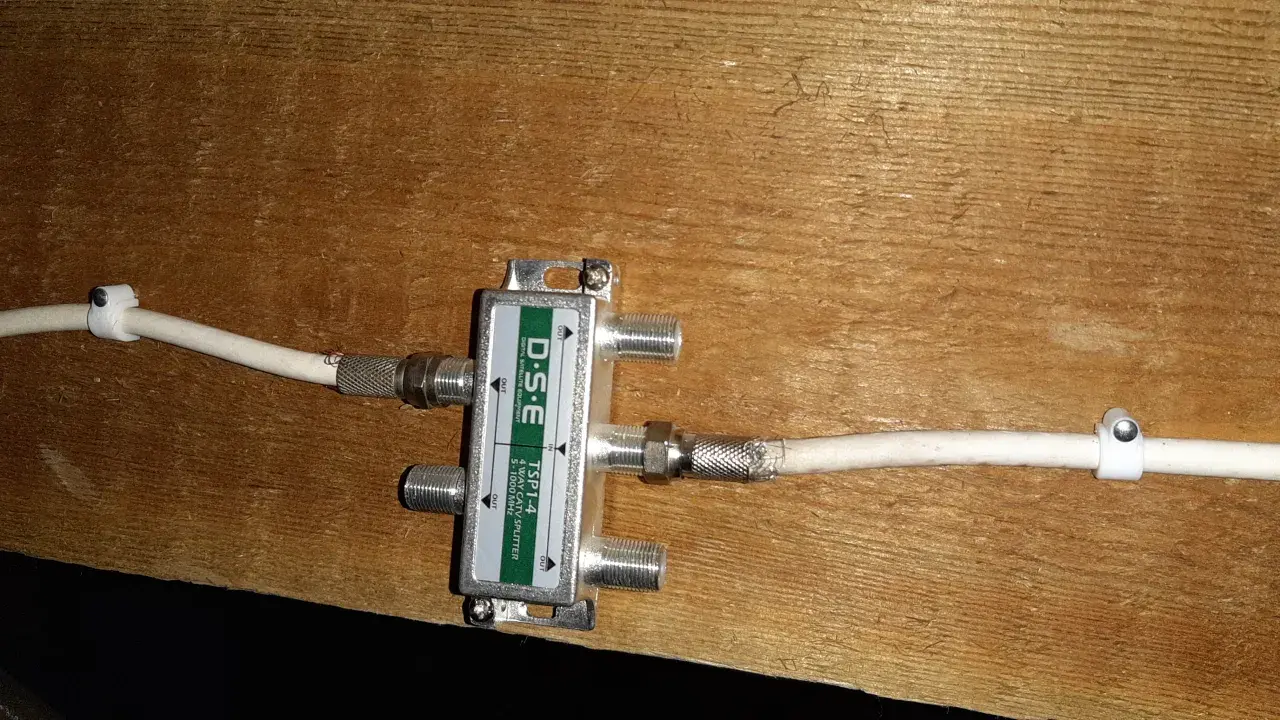

Szybka diagnoza kabla antenowego jak samodzielnie sprawdzić przyczynę braku sygnału TV?
- Multimetr to kluczowe narzędzie do wykrywania przerw w obwodzie i zwarć w kablu antenowym.
- Przed każdym pomiarem bezwzględnie odłącz kabel od wszystkich urządzeń, aby zapewnić bezpieczeństwo i uniknąć uszkodzeń.
- Sprawdzenie ciągłości żyły głównej i oplotu powinno dać wynik bliski 0 Ω lub sygnał dźwiękowy.
- Test na zwarcie między żyłą a oplotem powinien skutkować brakiem sygnału dźwiękowego i bardzo wysoką rezystancją ("OL").
- Nieprawidłowe odczyty (np. "OL" przy ciągłości, ~0 Ω przy zwarciu) jednoznacznie wskazują na usterkę.
- Najczęstszym miejscem uszkodzeń są nieprawidłowo zarobione lub skorodowane wtyki F.
Wielu z nas doświadczyło frustracji, gdy na ekranie telewizora zamiast ulubionego programu pojawia się komunikat "brak sygnału" lub obraz zaczyna się pikselizować. Z mojego doświadczenia wynika, że bardzo często winowajcą jest właśnie kabel antenowy. Zamiast od razu wzywać fachowca i ponosić koszty, możesz samodzielnie zdiagnozować problem. To prostsze, niż myślisz, a cały proces zajmie Ci zaledwie kilka minut.
- Najczęstsze objawy, które powinny skłonić Cię do sprawdzenia kabla antenowego, to: całkowity brak sygnału, pikseloza obrazu, "kratkowanie" lub całkowity zanik obrazu i dźwięku. Te symptomy bardzo często wskazują na problem z ciągłością lub wystąpieniem zwarcia w przewodzie.
Zanim przejdziemy do konkretnych pomiarów, musimy przygotować nasze podstawowe narzędzie multimetr. To naprawdę wszechstronne urządzenie, które przyda się w wielu domowych naprawach, a do diagnostyki kabla antenowego wystarczy nawet jego najprostsza wersja.

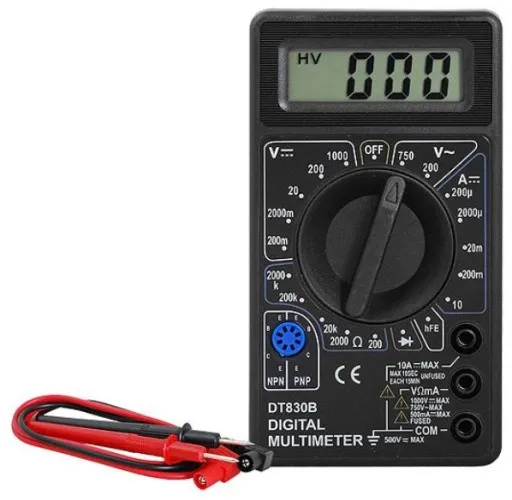

Multimetr uniwersalny, często nazywany po prostu miernikiem, to klucz do rozwiązania naszych problemów z kablem. Pozwala on na pomiar różnych wartości elektrycznych, ale w naszym przypadku skupimy się na dwóch kluczowych funkcjach: sprawdzaniu ciągłości obwodu oraz pomiarze rezystancji (oporu). To właśnie dzięki nim z łatwością wykryjemy ewentualne przerwy lub zwarcia w kablu.
Do testowania kabla antenowego niezbędne są funkcje multimetru takie jak:
- Tryb ciągłości obwodu: Jest to funkcja oznaczona zazwyczaj symbolem diody lub głośnika. Jej główną cechą jest to, że miernik wydaje sygnał dźwiękowy (piszczy), gdy wykryje ciągłość, czyli bardzo niski opór między sondami. To niezwykle wygodne, ponieważ nie musisz patrzeć na wyświetlacz.
- Pomiar rezystancji (oporu) w Omach (Ω): Jeśli Twój multimetr nie ma trybu ciągłości z sygnałem dźwiękowym, możesz użyć funkcji pomiaru rezystancji. Ustaw go na najniższy zakres, np. 200 Ω. Wyniki będziemy interpretować na podstawie odczytów w Omach.
Bezpieczeństwo przede wszystkim: Przygotowanie kabla do pomiarów
Zanim przystąpisz do jakichkolwiek pomiarów, muszę podkreślić jedną, absolutnie kluczową kwestię: bezpieczeństwo. Niewłaściwe przygotowanie może być nie tylko niebezpieczne dla Ciebie, ale także uszkodzić Twój sprzęt pomiarowy.
Dlatego też, zanim podłączysz multimetr, bezwzględnie odłącz kabel antenowy od wszystkich urządzeń. Oznacza to odpięcie go od telewizora, dekodera, gniazdka antenowego, a także wszelkich zasilaczy czy wzmacniaczy sygnału. Dlaczego to takie ważne? Pomiar pod napięciem może spowodować porażenie prądem lub nieodwracalnie uszkodzić multimetr, a nawet podłączone urządzenia. Upewnij się, że kabel jest całkowicie "martwy", bez żadnego podpiętego zasilania.
Po odłączeniu kabla warto wykonać wstępną inspekcję wizualną. Czasem problem jest widoczny gołym okiem! Szukaj wszelkich uszkodzeń mechanicznych, takich jak silne zagięcia, przetarcia izolacji, zgniecenia lub miejsca, gdzie kabel mógł zostać przytrzaśnięty. Zwróć szczególną uwagę na wtyki F sprawdź, czy nie ma na nich śladów korozji, czy są prawidłowo zamontowane i czy żaden drucik z oplotu nie dotyka żyły głównej. Często to właśnie wtyki są najsłabszym ogniwem.
Test 1: Sprawdzanie ciągłości kabla antenowego

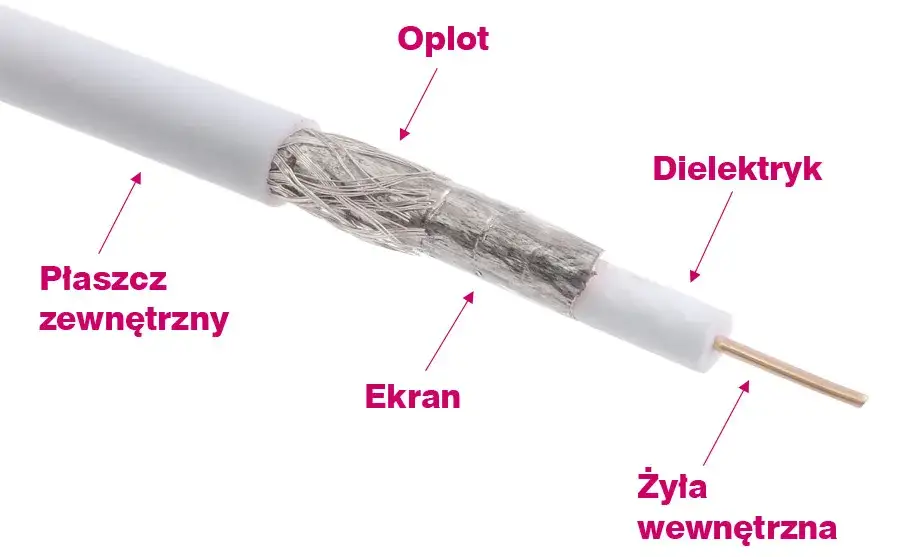

Pierwszy główny test, który wykonamy, to sprawdzenie ciągłości. Jego celem jest upewnienie się, że sygnał może swobodnie przepływać przez kabel, a w jego wnętrzu nie ma żadnych przerw. Sprawdzimy zarówno żyłę główną, jak i oplot.
Krok 1: Sprawdzenie ciągłości żyły głównej (rdzenia)
- Ustaw multimetr w trybie ciągłości obwodu (sygnał dźwiękowy) lub na najniższy zakres pomiaru rezystancji (np. 200 Ω).
- Przyłóż jedną sondę multimetru do żyły środkowej (rdzenia) na jednym końcu kabla.
- Przyłóż drugą sondę multimetru do żyły środkowej na drugim końcu kabla.
Interpretacja wyników:
- Prawidłowy wynik: Jeśli usłyszysz sygnał dźwiękowy multimetru i/lub odczyt rezystancji będzie bliski 0 Ω (np. poniżej 1 Ω), oznacza to, że żyła główna ma prawidłową ciągłość i jest sprawna. Sygnał może przez nią swobodnie przepływać.
- Nieprawidłowy wynik: Brak sygnału dźwiękowego oraz odczyt "OL" (Open Loop), "1" lub bardzo wysoka rezystancja na wyświetlaczu miernika (np. setki kΩ lub MΩ) wskazują na przerwę w żyle głównej kabla. Oznacza to, że sygnał nie jest w stanie dotrzeć z jednego końca na drugi.
Krok 2: Sprawdzenie ciągłości oplotu (ekranu)
Nie zapomnij o sprawdzeniu ciągłości oplotu (ekranu) kabla. Jest on równie ważny dla prawidłowego działania i ochrony przed zakłóceniami. Aby to zrobić, przyłóż sondy multimetru do metalowego oplotu (lub metalowej obudowy wtyku F) na obu końcach kabla. Interpretacja wyników jest taka sama jak dla żyły głównej: sygnał dźwiękowy/niska rezystancja oznacza sprawność, brak sygnału/wysoka rezystancja przerwę.
Test 2: Wykrywanie zwarcia między żyłą główną a oplotem
Drugi kluczowy test to wykrywanie zwarcia. Zwarcie między żyłą główną a oplotem jest bardzo częstą i poważną przyczyną problemów z sygnałem, często prowadzącą do całkowitego braku odbioru.
- Utrzymaj miernik w trybie ciągłości obwodu (sygnał dźwiękowy) lub pomiaru rezystancji.
- Na JEDNYM końcu kabla przyłóż jedną sondę do żyły środkowej.
- Drugą sondę przyłóż do metalowego oplotu (lub obudowy wtyku F) na TYM SAMYM końcu kabla.
Interpretacja wyników:
- Prawidłowy wynik: Prawidłowy wynik tego testu to brak sygnału dźwiękowego i odczyt "OL" lub bardzo wysoka rezystancja (powyżej 1 MΩ). Oznacza to, że nie ma zwarcia między żyłą główną a oplotem, co jest pożądanym stanem.
- Nieprawidłowy wynik: Ostrzegam, co oznacza sygnał dźwiękowy multimetru i/lub odczyt rezystancji bliski 0 Ω w tym teście. To świadczy o zwarciu między żyłą a ekranem i jest poważną usterką. W takiej sytuacji sygnał jest "mostkowany" i nie dociera do odbiornika.
Z mojego doświadczenia wynika, że najczęstszym miejscem występowania zwarć jest nieprawidłowo zamontowana wtyczka F. Niewielki, błądzący drucik z oplotu, który styka się z żyłą główną, potrafi całkowicie zablokować sygnał. Dlatego po wykryciu zwarcia, zawsze zacznij od dokładnego sprawdzenia i ewentualnego ponownego zarobienia wtyków.
