Wybór odpowiednich kabli do instalacji fotowoltaicznej o mocy 10 kW to decyzja, która ma fundamentalne znaczenie dla bezpieczeństwa, efektywności i długowieczności całego systemu. Ten artykuł dostarczy Ci precyzyjnych, technicznych wytycznych, które pomogą dokonać prawidłowego wyboru okablowania DC i AC, a także zweryfikować pracę instalatora, minimalizując ryzyko strat energii i awarii.
Wybór kabla do fotowoltaiki 10 kW klucz do bezpieczeństwa i efektywności Twojej instalacji
- Po stronie DC (panele-falownik) stosuj specjalistyczne kable solarne zgodne z normą PN-EN 50618 (np. H1Z2Z2-K) o przekroju 6 mm².
- Po stronie AC (falownik-rozdzielnica) dla instalacji 10 kW (zazwyczaj trójfazowej) wybierz kabel pięciożyłowy YKY lub NYY o przekroju 5x4 mm² lub bezpieczniejszy 5x6 mm².
- Kluczowym czynnikiem jest spadek napięcia, który nie powinien przekraczać 1-1.5% zbyt cienkie kable na długich odcinkach prowadzą do strat mocy.
- Unikaj stosowania zwykłych przewodów elektrycznych zamiast solarnych po stronie DC, ponieważ grozi to degradacją izolacji i pożarem.
- Długość trasy kablowej ma bezpośredni wpływ na wymagany przekrój im dłuższa trasa, tym grubszy kabel jest potrzebny.
Właściwy dobór kabli w instalacji fotowoltaicznej o mocy 10 kW to nie jest drobny szczegół techniczny, który można pominąć. To jeden z fundamentów, na którym opiera się zarówno wydajność, jak i bezpieczeństwo całego systemu. Niewłaściwie dobrane okablowanie może prowadzić do niepotrzebnych strat energii, a w skrajnych przypadkach nawet do poważnych awarii czy pożarów. Jako ekspert w tej dziedzinie, zawsze podkreślam, że inwestycja w odpowiednie przewody to inwestycja w spokój i optymalne działanie fotowoltaiki.
Więcej niż miedź w izolacji: Jak zły kabel może "ukraść" Twoją energię?
Zbyt mały przekrój kabla to prosta droga do strat energii. Zjawisko to wynika ze zwiększonego oporu elektrycznego, który pojawia się w cieńszych przewodach. Kiedy prąd płynie przez taki kabel, część energii elektrycznej jest zamieniana w ciepło. To ciepło to nic innego, jak utracona energia, która mogłaby zasilić Twój dom lub zostać oddana do sieci. W praktyce oznacza to, że Twoje panele produkują energię, ale część z niej nigdy nie dociera do falownika czy rozdzielnicy. Mówiąc wprost, zbyt cienkie kable dosłownie "kradną" część Twojej wyprodukowanej energii, obniżając efektywność całej instalacji fotowoltaicznej.
Bezpieczeństwo przede wszystkim: Ryzyko pożaru a jakość okablowania
Kwestia bezpieczeństwa jest dla mnie priorytetem. Użycie nieodpowiednich kabli, zwłaszcza po stronie DC, to jedno z największych zagrożeń. Zwykłe przewody elektryczne, takie jak te stosowane w instalacjach domowych (np. YDY), nie są przystosowane do trudnych warunków panujących na dachu. Brak odporności na promieniowanie UV, ekstremalne temperatury (zarówno wysokie, jak i niskie), wilgoć czy ozon, prowadzi do szybkiej degradacji izolacji. Izolacja staje się krucha, pęka, co z kolei może skutkować zwarciami, porażeniem prądem, a w najgorszym scenariuszu pożarem. Dodatkowo, zbyt cienkie kable, które przegrzewają się pod obciążeniem, również stanowią poważne źródło zagrożenia pożarowego. To ryzyko, którego absolutnie nie wolno lekceważyć.
Kluczowe rozróżnienie: Czym się różni kabel DC od kabla AC w systemie fotowoltaicznym?
Aby prawidłowo dobrać okablowanie, musimy jasno rozróżnić dwie kluczowe sekcje instalacji fotowoltaicznej. Po pierwsze, mamy okablowanie po stronie DC (prądu stałego), które łączy panele fotowoltaiczne z falownikiem. W tej części systemu płynie prąd stały, często pod wysokim napięciem, a kable są wystawione na bezpośrednie działanie warunków atmosferycznych. Po drugie, jest okablowanie po stronie AC (prądu zmiennego), które łączy falownik z domową rozdzielnicą elektryczną i dalej z siecią energetyczną. Tutaj mamy do czynienia z prądem zmiennym. Każda z tych sekcji ma zupełnie odmienne wymagania techniczne dotyczące typu, izolacji, a także przekroju kabli.
Strona DC: Jakim kablem połączyć panele z falownikiem w instalacji 10 kW
Kable po stronie prądu stałego (DC) pracują w niezwykle wymagających warunkach. Są wystawione na słońce, deszcz, mróz i wysokie temperatury, a jednocześnie muszą bezpiecznie przewodzić wysokie napięcie DC. Dlatego ich wybór jest absolutnie kluczowy dla długotrwałej i bezawaryjnej pracy całej instalacji.
Nie każdy czarny kabel jest taki sam: Standard PN-EN 50618 jako absolutna podstawa
Dla kabli solarnych po stronie DC absolutną podstawą jest zgodność z normą PN-EN 50618. To nie jest kwestia wyboru, lecz konieczności. Kable spełniające tę normę charakteryzują się szeregiem kluczowych cech, które zapewniają bezpieczeństwo i trwałość: posiadają podwójną izolację, są wysoce odporne na promieniowanie UV, ekstremalne temperatury (od -40°C do +90°C), wilgoć, ozon. Co ważne, są również bezhalogenowe (LSOH) i trudnopalne, co minimalizuje ryzyko rozprzestrzeniania się ognia i emisji toksycznych dymów w przypadku pożaru. Ich napięcie znamionowe musi wynosić co najmniej 1,5 kV DC, aby sprostać wysokim napięciom występującym w stringach paneli.

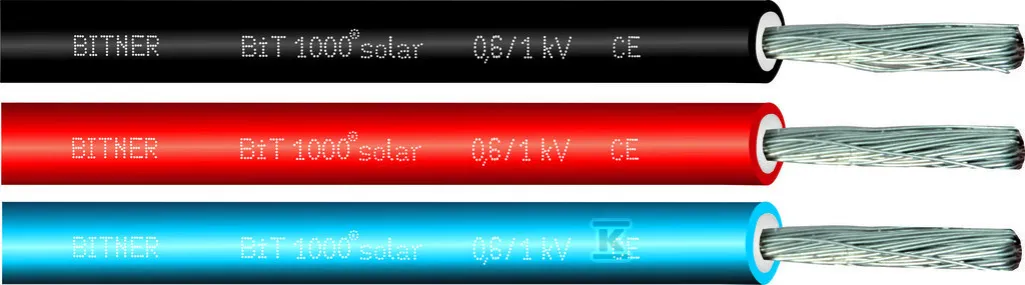

Oznaczenie, które musisz znać: Co kryje się pod symbolem H1Z2Z2-K?
Szukając kabli solarnych, zwróć uwagę na symbol H1Z2Z2-K. Jest to powszechne i zalecane oznaczenie dla kabli, które są zgodne z normą PN-EN 50618. Ten symbol to dla mnie gwarancja, że masz do czynienia z produktem wysokiej jakości, dedykowanym do zastosowań fotowoltaicznych, który sprosta trudnym warunkom pracy i zapewni bezpieczeństwo Twojej instalacji.
Przekrój 4 mm² vs 6 mm² Kiedy oszczędność jest pozorna?
W przypadku instalacji 10 kW, często pojawia się dylemat między przekrojem 4 mm² a 6 mm² dla kabli DC. Z mojego doświadczenia wynika, że zdecydowanie zalecam przekrój 6 mm². Jest to bezpieczniejszy wybór, który minimalizuje straty energii i zapewnia stabilniejsze działanie systemu. Kable o przekroju 4 mm² mogą być wystarczające tylko na bardzo krótkich odcinkach, rzędu 15-20 metrów, i to pod warunkiem precyzyjnych obliczeń spadków napięcia. Jednak nawet wtedy wiążą się z większym ryzykiem spadków napięcia i, co za tym idzie, większymi stratami mocy. Oszczędność na cieńszych kablach jest tutaj pozorna niższy koszt zakupu szybko zostanie skompensowany przez niższe uzyski energetycznych przez lata eksploatacji.
Kluczowy parametr spadek napięcia. Dlaczego nie może przekroczyć 1%?
Spadek napięcia to jeden z najważniejszych parametrów, który musimy kontrolować w instalacji PV. Odnosi się on do utraty napięcia wzdłuż przewodu, spowodowanej jego oporem. W praktyce oznacza to, że napięcie na końcu kabla jest niższe niż na jego początku. W instalacjach fotowoltaicznych akceptowalny spadek napięcia nie powinien przekraczać 1-1,5%. Dlaczego to takie ważne? Ponieważ każdy procent spadku napięcia to bezpośrednia strata mocy, która nie zostanie wykorzystana przez falownik. Przekroczenie tej wartości prowadzi do niepotrzebnych strat energii, obniżenia wydajności systemu i w konsekwencji mniejszych oszczędności na rachunkach za prąd.
Jak odległość od paneli do falownika wpływa na grubość kabla? Praktyczne wytyczne
Istnieje bezpośrednia i bardzo ważna zależność między długością trasy kabla DC a wymaganym przekrojem. Im dłuższy odcinek kabla biegnący od paneli do falownika, tym większy musi być jego przekrój. Dzieje się tak, ponieważ opór elektryczny przewodu rośnie wraz z jego długością. Aby zminimalizować ten opór i utrzymać spadek napięcia w dopuszczalnych granicach (poniżej 1-1,5%), na dłuższych trasach konieczne jest zastosowanie grubszych kabli. Zawsze zalecam precyzyjne obliczenia spadków napięcia dla każdej konkretnej instalacji, uwzględniające rzeczywistą długość trasy i moc stringów.
Strona AC: Jaki przewód zapewni stabilne połączenie falownika 10 kW z siecią
Po tym, jak falownik przekształci prąd stały z paneli na prąd zmienny, energia musi zostać bezpiecznie i efektywnie przesłana do domowej instalacji elektrycznej lub bezpośrednio do sieci. To zadanie dla okablowania po stronie AC, które również ma swoje specyficzne wymagania.
Dlaczego do falownika trójfazowego potrzebujesz kabla pięciożyłowego?
Falowniki o mocy 10 kW są w zdecydowanej większości przypadków urządzeniami trójfazowymi. Oznacza to, że do ich prawidłowego i bezpiecznego podłączenia do sieci energetycznej wymagany jest kabel pięciożyłowy. Składa się on z trzech żył fazowych (L1, L2, L3), żyły neutralnej (N) oraz żyły ochronnej (PE). Takie połączenie zapewnia równomierne obciążenie faz w domowej instalacji oraz zgodność z trójfazową siecią elektroenergetyczną, co jest standardem w Polsce dla odbiorców o większym zapotrzebowaniu na moc.
YKY czy NYY? Czym kierować się przy wyborze kabla ziemnego?
Do połączeń po stronie AC, zwłaszcza gdy kable mają być prowadzone na zewnątrz lub pod ziemią, standardowo stosuje się kable typu YKY lub NYY. Są to kable energetyczne, które charakteryzują się odpowiednią izolacją i powłoką zewnętrzną, przystosowaną do pracy w trudnych warunkach środowiskowych. Zarówno YKY, jak i NYY są dobrymi wyborami, zapewniającymi trwałość i bezpieczeństwo. Ważne jest, aby wybrać kabel o odpowiedniej liczbie żył (pięciożyłowy dla falownika trójfazowego) i przekroju, który zostanie omówiony poniżej.
Minimalny przekrój dla mocy 10 kW: 5x4 mm² czy już 5x6 mm²?
Dla instalacji fotowoltaicznej o mocy 10 kW, gdzie falownik jest zazwyczaj trójfazowy, zalecany przekrój kabla AC to 5x4 mm². Jest to często wystarczające rozwiązanie, szczególnie na krótszych odcinkach. Jednakże, z mojego doświadczenia, dla większego bezpieczeństwa, minimalizacji strat i zapewnienia pewnego marginesu, często rekomenduję zastosowanie przekroju 5x6 mm². Wybór ten zależy od kilku czynników, w tym od odległości między falownikiem a rozdzielnicą główną oraz od wartości zabezpieczenia nadprądowego (np. 20A lub 25A), które będzie chronić obwód. Zawsze warto przemyśleć zastosowanie nieco grubszego kabla, aby uniknąć problemów w przyszłości.
Rola zabezpieczenia nadprądowego w doborze kabla AC
Zabezpieczenie nadprądowe, czyli popularny "bezpiecznik", odgrywa kluczową rolę w doborze kabla AC. Wartość tego zabezpieczenia (np. 20A, 25A) określa maksymalny prąd, jaki może bezpiecznie płynąć w obwodzie. Kabel musi być dobrany w taki sposób, aby jego dopuszczalna obciążalność prądowa była wyższa niż wartość prądu znamionowego zabezpieczenia. Dzięki temu, w przypadku przeciążenia lub zwarcia, zabezpieczenie zadziała, zanim kabel ulegnie przegrzaniu i uszkodzeniu. Niewłaściwy dobór kabla do zabezpieczenia to prosta droga do przegrzewania się przewodów i ryzyka pożaru.
Najczęstsze błędy, których musisz unikać przy wyborze i montażu okablowania
Unikanie błędów przy wyborze i montażu okablowania to sprawa fundamentalna. Pamiętaj, że nawet najlepsze panele i falownik nie zapewnią optymalnej pracy, jeśli "żyły" instalacji, czyli kable, będą wadliwe lub źle zainstalowane. Oto najczęstsze pułapki, na które musisz uważać:
Błąd #1: Stosowanie zwykłych przewodów elektrycznych zamiast solarnych po stronie DC
To jeden z najpoważniejszych i niestety wciąż spotykanych błędów. Zwykłe przewody elektryczne, przeznaczone do instalacji wewnętrznych (np. YDY), nie są w żaden sposób przystosowane do pracy w warunkach zewnętrznych. Brak odporności na promieniowanie UV powoduje, że ich izolacja szybko degraduje pęka, kruszy się, traci swoje właściwości ochronne. To prowadzi do bezpośredniego ryzyka zwarć, porażenia prądem, a co najgorsze, poważnego zagrożenia pożarowego. Zawsze, bez wyjątku, po stronie DC należy stosować dedykowane kable solarne zgodne z normą PN-EN 50618.
Błąd #2: Wybór zbyt małego przekroju, by "zaoszczędzić"
Kusząca perspektywa obniżenia kosztów poprzez zastosowanie cieńszych kabli jest pułapką, która w dłuższej perspektywie zawsze okazuje się kosztowniejsza. Jak już wspomniałem, zbyt mały przekrój kabla prowadzi do znacznych strat mocy, co oznacza, że Twoja instalacja będzie produkować mniej energii, niż mogłaby. Te "ukradzione" kilowatogodziny to realne straty finansowe. Co więcej, cieńsze kable przegrzewają się, co nie tylko zwiększa ryzyko awarii, ale także może skrócić żywotność całej instalacji. Pamiętaj, że pozorna oszczędność na kablach to tak naprawdę inwestycja w niższe zyski.

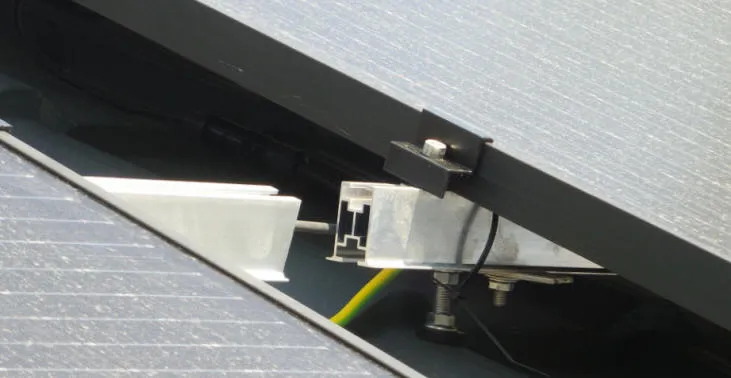

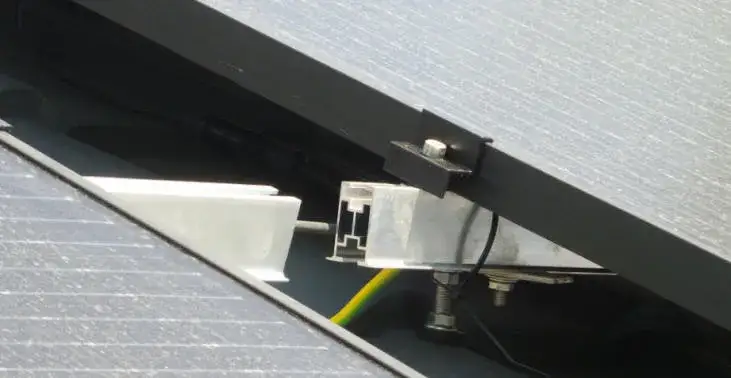

Błąd #3: Ignorowanie zasad prawidłowego montażu ostre krawędzie i brak mocowań
Nawet najlepsze kable mogą zostać uszkodzone przez nieprawidłowy montaż. Prowadzenie przewodów po ostrych krawędziach konstrukcji montażowej, brak odpowiednich mocowań, które zapobiegałyby ich ruchom, czy pozostawianie luźno zwisających kabli na dachu to wszystko są błędy, które mogą prowadzić do poważnych konsekwencji. Kable mogą ulec przetarciu, izolacja może zostać uszkodzona, a to z kolei otwiera drogę do zwarć, porażenia prądem i zagrożeń pożarowych. Profesjonalny montaż to gwarancja, że kable będą służyć przez lata, bez narażania instalacji na niepotrzebne ryzyko.
Praktyczna checklista: Jak w 3 krokach zweryfikować poprawność doboru kabli
Chcę, abyś czuł się pewnie i świadomie. Dlatego przygotowałem krótką checklistę, która pozwoli Ci samodzielnie zweryfikować, czy kable w Twojej instalacji fotowoltaicznej zostały dobrane i zamontowane prawidłowo. To proste kroki, które mogą uchronić Cię przed wieloma problemami.
Krok 1: Sprawdź specyfikację i normy na izolacji przewodów DC
- Zleć sprawdzenie lub samodzielnie zweryfikuj, czy kable po stronie DC posiadają oznaczenia zgodne z normą PN-EN 50618 oraz symbol H1Z2Z2-K. Upewnij się, że są to dedykowane kable solarne.
Krok 2: Zweryfikuj przekroje kabli DC i AC w projekcie instalacji
- Porównaj przekroje kabli DC i AC podane w projekcie instalacji z zalecanymi wartościami: 6 mm² dla DC oraz 5x4 mm² lub 5x6 mm² dla AC (dla falownika 10 kW trójfazowego).
Przeczytaj również: Jak odpalić auto z kabli? Bezpieczny poradnik krok po kroku
Krok 3: Upewnij się, że spadek napięcia został obliczony i mieści się w normie
- Poproś instalatora o przedstawienie obliczeń spadków napięcia dla obu stron (DC i AC) i upewnij się, że wartości te nie przekraczają 1-1,5% dla każdego z obwodów.
