Jaki przekrój kabla do 10 kW? Bezpieczny dobór i porady eksperta

Wybór odpowiedniego przekroju kabla elektrycznego dla urządzeń o łącznej mocy 10 kW to decyzja o fundamentalnym znaczeniu. Nie chodzi tu tylko o efektywność działania instalacji, ale przede wszystkim o bezpieczeństwo domowników i mienia. Zbyt cienki przewód może prowadzić do przegrzewania, a w skrajnych przypadkach nawet do pożaru. W tym artykule, jako Olaf Stępień, przeprowadzę Cię przez kluczowe czynniki, które musisz wziąć pod uwagę, aby dokonać świadomego i bezpiecznego wyboru.

Dobór przekroju kabla do 10 kW: dlaczego to złożona decyzja?

Kiedy stajesz przed zadaniem podłączenia urządzeń o mocy 10 kW, naturalne jest pytanie: "Jaki przekrój kabla będzie odpowiedni?". Moje doświadczenie pokazuje, że nie ma jednej prostej odpowiedzi, którą można by podać bez zastanowienia. Decyzja ta zależy od wielu zmiennych, a prawidłowy dobór jest absolutnie krytyczny dla bezpieczeństwa całej instalacji. Zastosowanie niewłaściwego przewodu może prowadzić do jego przegrzewania, ryzyka pożaru, a także niezgodności z obowiązującymi normami i przepisami, co w konsekwencji może skutkować odmową ubezpieczenia w razie awarii. Dlatego tak ważne jest, aby podejść do tego tematu z należytą starannością.

Moc to nie wszystko: 4 kluczowe czynniki, które musisz znać

Moc urządzenia to dopiero początek. Aby prawidłowo dobrać przekrój kabla, musimy wziąć pod uwagę co najmniej cztery kluczowe czynniki:

• Napięcie instalacji (230V jednofazowa vs 400V trójfazowa): To fundamentalna różnica. Im wyższe napięcie i więcej faz, tym mniejszy prąd płynie przez pojedynczą żyłę dla tej samej mocy, co pozwala na zastosowanie cieńszych przewodów. W Polsce dla 10 kW niemal zawsze wybieramy instalację trójfazową.
• Długość kabla (wpływ na spadek napięcia): Im dłuższy kabel, tym większy opór stawia przepływającemu prądowi. Skutkuje to spadkiem napięcia na końcu linii, co może negatywnie wpływać na pracę urządzeń i prowadzić do strat energii. Dla dłuższych odcinków często musimy zwiększyć przekrój, nawet jeśli obciążalność prądowa na to nie wskazuje.
• Materiał żył (miedź vs aluminium): Miedź ma lepszą przewodność niż aluminium, co oznacza, że dla tej samej obciążalności prądowej przewód miedziany może mieć mniejszy przekrój niż aluminiowy. Miedź jest standardem w instalacjach domowych.
• Sposób ułożenia przewodu (wpływ na obciążalność prądową): Kabel ułożony w tynku, w rurce, w ziemi czy na powietrzu będzie miał inną zdolność do odprowadzania ciepła. Im gorsze warunki chłodzenia, tym mniejsza dopuszczalna obciążalność prądowa dla danego przekroju, a co za tym idzie konieczność zastosowania grubszego kabla.

Ryzyko błędu: Czym grozi zastosowanie zbyt cienkiego przewodu?

Zastosowanie zbyt cienkiego przewodu to prosta droga do poważnych problemów. Przede wszystkim, taki kabel będzie się nadmiernie przegrzewał. To z kolei prowadzi do degradacji izolacji, co zwiększa ryzyko zwarcia, a w konsekwencji pożaru. Przegrzewanie się kabla to także strata energii w postaci ciepła, co oznacza wyższe rachunki za prąd. Co więcej, zbyt cienki przewód spowoduje nadmierny spadek napięcia, zwłaszcza przy dłuższych odcinkach. Urządzenia podłączone do takiej instalacji mogą pracować niestabilnie, szybciej się zużywać, a nawet ulec uszkodzeniu. Należy również pamiętać, że instalacja niezgodna z obowiązującymi normami (np. PN-HD 60364) może skutkować problemami z odbiorem technicznym, a w przypadku awarii z roszczeniami ubezpieczeniowymi.

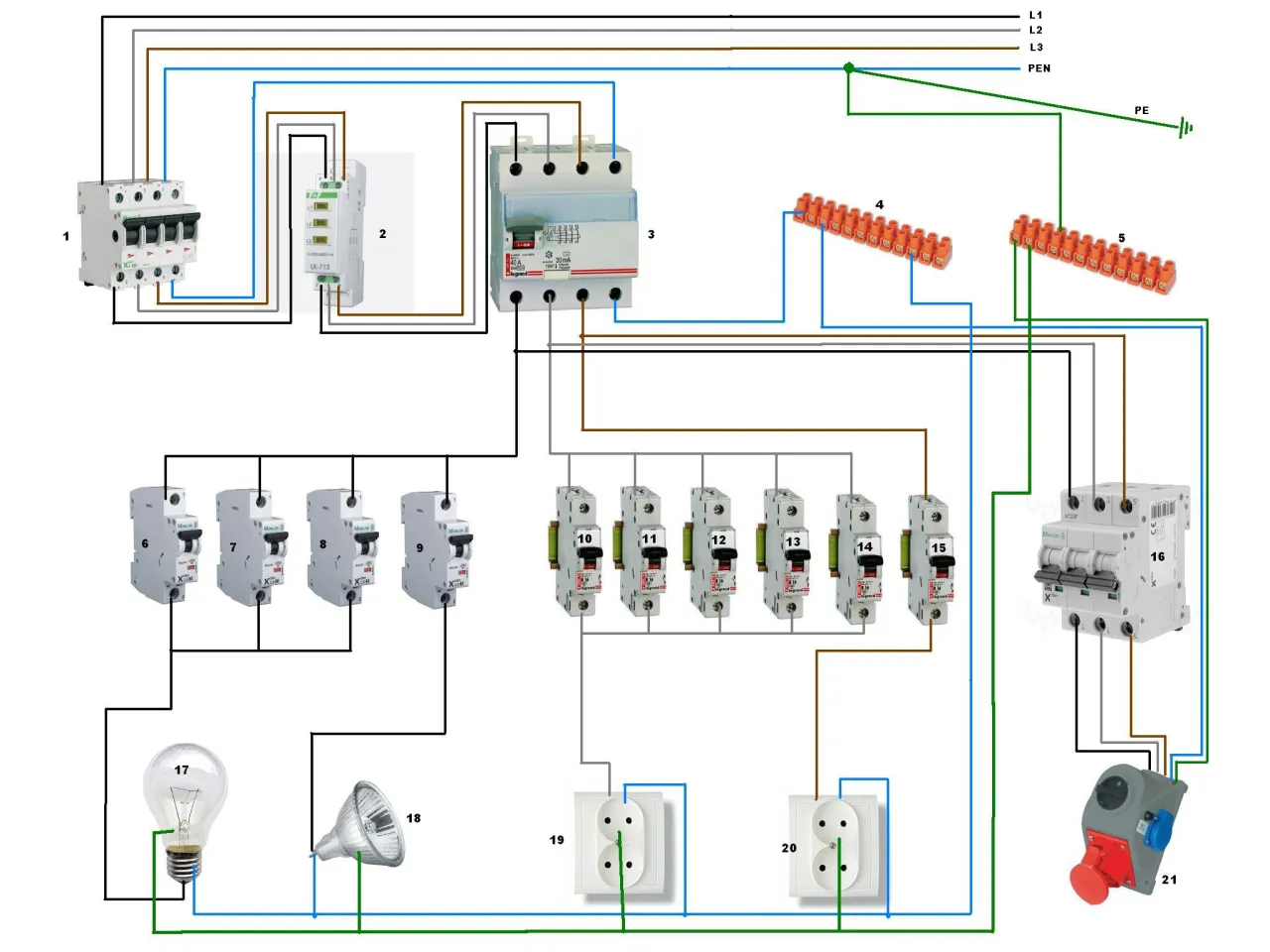

Zasilanie 10 kW: 230V czy 400V co wybrać i dlaczego?

Kiedy mówimy o mocy 10 kW, kluczową kwestią staje się wybór między zasilaniem jednofazowym (230V) a trójfazowym (400V). To właśnie ten wybór ma fundamentalne znaczenie dla dalszego doboru przekroju kabla i ogólnego bezpieczeństwa instalacji.

Instalacja jednofazowa (230V): Dlaczego to rzadkość przy tej mocy?

W Polsce, dla mocy rzędu 10 kW, instalacja jednofazowa 230V jest rozwiązaniem niepraktycznym i rzadko stosowanym. Dlaczego? Obliczmy to. Przyjmując typowy współczynnik mocy cosφ=0.95, prąd roboczy dla 10 kW na jednej fazie wynosiłby około 46 amperów (I = 10000W / (230V * 0.95) ≈ 45,8 A). Taki prąd wymagałby zastosowania bardzo grubego przewodu, prawdopodobnie o przekroju co najmniej 10 mm² lub nawet 16 mm² miedzi, co jest nie tylko kosztowne, ale i trudne w montażu. Ponadto, wyłączniki nadprądowe o tak wysokim prądzie znamionowym są mniej typowe dla instalacji jednofazowych w budownictwie mieszkaniowym. Z tych powodów, w praktyce, dla 10 kW zawsze dążymy do instalacji trójfazowej.

Instalacja trójfazowa (400V): Standardowe i najbezpieczniejsze rozwiązanie w Polsce

Instalacja trójfazowa 400V, potocznie nazywana "siłą", to standardowe i zdecydowanie zalecane rozwiązanie dla urządzeń o mocy 10 kW w Polsce. Jej główna zaleta polega na rozłożeniu całkowitej mocy na trzy fazy. Dzięki temu, prąd płynący przez każdą pojedynczą żyłę jest znacznie mniejszy niż w przypadku instalacji jednofazowej. To z kolei pozwala na zastosowanie cieńszych i łatwiejszych w układaniu przewodów, a także zwiększa ogólne bezpieczeństwo i stabilność pracy instalacji. Większość urządzeń o mocy 10 kW (np. płyty indukcyjne, przepływowe podgrzewacze wody, niektóre pompy ciepła) jest przystosowana do zasilania trójfazowego.

Jak obliczyć prąd roboczy dla 10 kW na 3 fazach? Prosty wzór i przykład

Aby prawidłowo dobrać przekrój kabla, musimy znać prąd roboczy, który będzie przez niego płynął. Dla instalacji trójfazowej obliczamy go za pomocą wzoru:

I = P / (√3 * U * cosφ)

Gdzie:

• I to prąd w amperach (A)
• P to moc w watach (W) w naszym przypadku 10000 W
• √3 to stała (około 1,732)
• U to napięcie międzyfazowe w woltach (V) w Polsce 400 V
• cosφ to współczynnik mocy, który dla większości urządzeń grzewczych i rezystancyjnych jest bliski 1, ale dla bezpieczeństwa często przyjmuje się 0.95

Podstawiając nasze wartości, otrzymujemy:

I = 10000 W / (1,732 * 400 V * 0.95) ≈ 10000 W / 658,16 V ≈ 15,2 A

Jak widać, prąd na fazę wynosi w tym przypadku około 15,2 A. Ta wartość jest kluczowa i posłuży nam jako punkt wyjścia do dalszego doboru przekroju kabla, uwzględniając jego obciążalność prądową i spadek napięcia.

Obciążalność prądowa kabla: ile amperów bezpiecznie przeniesie Twój przewód?

Po obliczeniu prądu roboczego, kolejnym krokiem jest sprawdzenie obciążalności prądowej kabla. To jedno z dwóch najważniejszych kryteriów doboru, które mówi nam, ile amperów dany przewód może bezpiecznie przewodzić bez nadmiernego nagrzewania się.

Czym jest obciążalność długotrwała i dlaczego jest kluczowa dla bezpieczeństwa?

Obciążalność prądowa długotrwała to maksymalny prąd, jaki przewód może przewodzić w sposób ciągły, bez przekroczenia dopuszczalnej temperatury pracy izolacji. Przekroczenie tej wartości prowadzi do przegrzewania się kabla, co w dłuższej perspektywie skutkuje uszkodzeniem izolacji, zwiększonym ryzykiem zwarcia i pożaru. To właśnie dlatego jest to kluczowy parametr bezpieczeństwa. Dane dotyczące obciążalności prądowej dla różnych przekrojów i metod ułożenia przewodów są zawarte w normie PN-HD 60364-5-52, która jest podstawą dla każdego elektryka w Polsce. Zawsze należy dążyć do tego, aby prąd roboczy był niższy niż dopuszczalna obciążalność długotrwała wybranego kabla.

Jak sposób ułożenia kabla (w tynku, w peszlu, w ziemi) zmienia jego parametry?

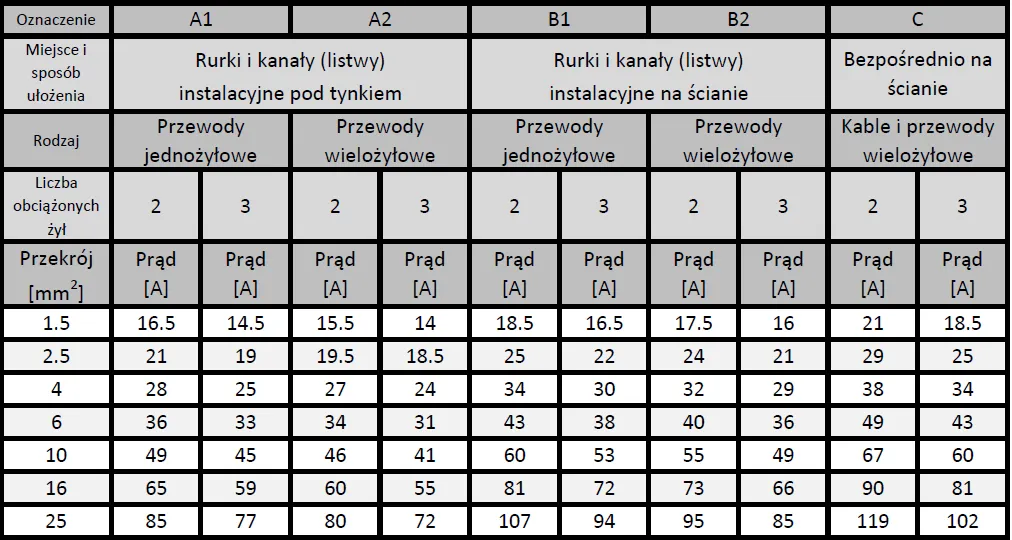

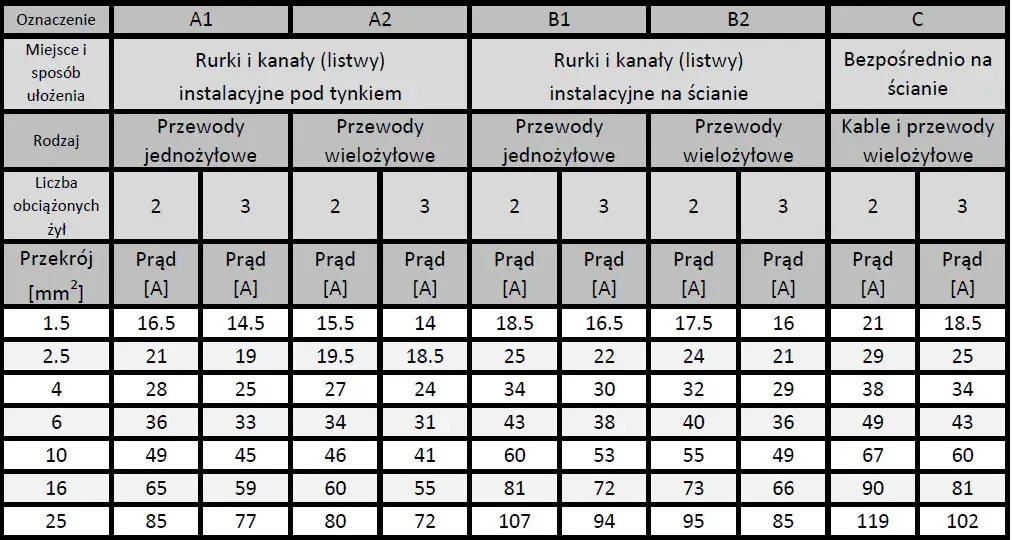

Sposób ułożenia kabla ma ogromny wpływ na jego zdolność do odprowadzania ciepła, a tym samym na jego dopuszczalną obciążalność prądową. Im trudniejsze warunki chłodzenia, tym mniejszy prąd może bezpiecznie przewodzić dany przekrój. Oto kilka przykładów:

• W tynku lub w rurce instalacyjnej (peszlu) pod tynkiem: Kable ułożone w ścianach mają ograniczoną możliwość oddawania ciepła do otoczenia. Dla przewodu miedzianego o przekroju 2,5 mm² (3-żyłowego) obciążalność w takich warunkach wynosi zazwyczaj około 20-24 A. Dla 4 mm² będzie to około 27-32 A.
• Na powietrzu lub w korytkach kablowych: Kable ułożone swobodnie na powietrzu lub w perforowanych korytkach mają znacznie lepsze warunki chłodzenia. Ich obciążalność prądowa jest wtedy wyższa niż w przypadku ułożenia pod tynkiem.
• W ziemi: Kable zakopane w ziemi również mają specyficzne warunki chłodzenia, które zależą od rodzaju gruntu, jego wilgotności i głębokości ułożenia. Zazwyczaj dla kabli ziemnych (np. YKY) obciążalność jest wyższa niż dla tych w tynku, ale niższa niż dla swobodnie ułożonych na powietrzu.

Jak widać, dla naszego prądu 15,2 A, przewód miedziany o przekroju 2,5 mm² (obciążalność ok. 20-24 A) wydaje się być wystarczający z punktu widzenia obciążalności prądowej, niezależnie od metody ułożenia w tynku. Jednak to dopiero połowa sukcesu musimy jeszcze sprawdzić spadek napięcia.

Miedź (YKY, YDY) vs Aluminium (YAKY): Porównanie materiałów i ich wpływu na przekrój

Wybór materiału żył kabla to kolejna istotna kwestia. Na rynku dominują kable miedziane i aluminiowe, a każdy z nich ma swoje specyficzne właściwości:

W instalacjach domowych i mieszkaniowych standardem są kable miedziane (np. YDY, YKY) ze względu na ich lepszą przewodność, wytrzymałość mechaniczną i łatwość montażu. Kable aluminiowe (YAKY) są tańsze, ale wymagają większego przekroju dla tej samej obciążalności prądowej oraz specjalnych złączek, aby zapobiec problemom z korozją i luzowaniem się połączeń. Dla mocy 10 kW w typowej instalacji domowej zdecydowanie rekomenduję miedź.

Spadek napięcia: niewidzialny wróg wydajności i trwałości urządzeń

Poza obciążalnością prądową, spadek napięcia to drugi, równie ważny czynnik, który musimy wziąć pod uwagę przy doborze przekroju kabla. Jest to parametr często niedoceniany, a potrafi być niewidzialnym wrogiem wydajności i trwałości podłączonych urządzeń.

Dlaczego napięcie na końcu długiego kabla jest niższe?

Mechanizm spadku napięcia jest dość prosty. Każdy przewodnik, w tym kabel elektryczny, posiada pewną rezystancję (opór). Kiedy przez ten przewodnik płynie prąd, zgodnie z prawem Ohma (U = I * R), na jego długości powstaje spadek napięcia. Im dłuższy i cieńszy kabel (czyli im większa jego rezystancja), oraz im większy prąd przez niego płynie, tym większy będzie ten spadek. W praktyce oznacza to, że napięcie na początku kabla (np. przy rozdzielnicy) będzie wyższe niż na jego końcu, czyli przy podłączonym urządzeniu. Zbyt duży spadek napięcia może sprawić, że urządzenie nie otrzyma wystarczającej mocy do prawidłowej pracy, co może prowadzić do jego uszkodzenia lub skrócenia żywotności.

Dopuszczalne normy spadku napięcia w Polsce (PN-HD 60364) ile to procent?

Aby zapewnić prawidłową pracę urządzeń i bezpieczeństwo instalacji, polskie normy (PN-HD 60364) określają dopuszczalne wartości spadku napięcia. Zgodnie z nimi:

• Dla obwodów oświetleniowych dopuszczalny spadek napięcia wynosi 3%.
• Dla pozostałych obwodów (gniazda, siła) dopuszczalny spadek napięcia wynosi 5%.

Warto jednak zaznaczyć, że w praktyce, zwłaszcza dla wewnętrznych linii zasilających (WLZ) i obwodów o większej mocy, dąży się do spadku napięcia nie większego niż 1-1,5%. Pozostawia to margines na spadki napięcia w dalszych odcinkach instalacji i zapewnia optymalne warunki pracy dla odbiorników.

Praktyczny przewodnik: Jaki przekrój wybrać w zależności od odległości?

Długość kabla ma bezpośredni wpływ na spadek napięcia, a co za tym idzie na konieczność zwiększenia jego przekroju. Aby to zobrazować, możemy posłużyć się uproszczonym wzorem na spadek napięcia dla instalacji trójfazowej:

ΔU% = (100 * P * l) / (γ * S * U²)

Gdzie:

• ΔU% to spadek napięcia wyrażony w procentach
• P to moc odbiornika w watach (W) 10000 W
• l to długość kabla w metrach (m)
• γ to konduktywność (przewodność) materiału żyły (dla miedzi ≈ 56 m/(Ω·mm²))
• S to przekrój kabla w milimetrach kwadratowych (mm²)
• U to napięcie międzyfazowe w woltach (V) 400 V

Z tego wzoru jasno wynika, że im większa długość kabla (l), tym większy spadek napięcia. Aby utrzymać spadek napięcia w dopuszczalnych granicach, musimy zwiększyć przekrój kabla (S). To właśnie ten parametr często decyduje o ostatecznym wyborze przekroju, zwłaszcza na dłuższych odcinkach, nawet jeśli z punktu widzenia obciążalności prądowej wystarczyłby cieńszy przewód.

Praktyczne zalecenia: dobór przekroju kabla 10 kW (3-fazowy, miedź)

Przejdźmy teraz do konkretów. Bazując na obliczonym prądzie roboczym (ok. 15,2 A dla 10 kW na 3 fazach) oraz uwzględniając obciążalność prądową i spadek napięcia, przedstawię praktyczne zalecenia dotyczące doboru przekroju kabla miedzianego dla najczęściej spotykanych scenariuszy w Polsce.

Scenariusz A: Zasilanie blisko rozdzielnicy (do 20 metrów) - jaki przekrój i zabezpieczenie?

Dla krótkich odległości, czyli do około 15-20 metrów, przewód miedziany o przekroju 2,5 mm² (np. YDYp 5x2,5 mm² lub YKY 5x2,5 mm²) jest zazwyczaj wystarczający. Z punktu widzenia obciążalności prądowej (ok. 20-24 A dla 2,5 mm² w tynku) spokojnie poradzi sobie z prądem 15,2 A. Spadek napięcia na tak krótkim odcinku również powinien mieścić się w normie. W tym przypadku, odpowiednim zabezpieczeniem nadprądowym będzie wyłącznik typu B20A.

Scenariusz B: Średni dystans (20-40 metrów) - kiedy musisz zwiększyć przekrój do 4 mm²?

Gdy odległość od rozdzielnicy do odbiornika wynosi od 20 do około 35 metrów, rekomenduję zastosowanie przewodu o przekroju 4 mm² (np. YKY 5x4 mm²). Mimo że 2,5 mm² nadal spełniałoby kryterium obciążalności prądowej, to na tym dystansie spadek napięcia dla 2,5 mm² mógłby zbliżać się do górnej granicy dopuszczalnych norm (lub nawet ją przekraczać, jeśli dążymy do 1-1,5%). Zwiększenie przekroju do 4 mm² zapewnia komfortowy margines bezpieczeństwa dla spadku napięcia i gwarantuje stabilną pracę urządzeń. Dla tego przekroju stosujemy zabezpieczenie typu B25A.

Scenariusz C: Duże odległości (powyżej 40 metrów) - kiedy 6 mm² to konieczność?

W przypadku dużych odległości, powyżej 35-40 metrów, konieczne staje się zastosowanie przewodu o przekroju 6 mm² (np. YKY 5x6 mm²). Na takich dystansach spadek napięcia staje się dominującym czynnikiem. Nawet jeśli 4 mm² teoretycznie by wystarczyło pod względem obciążalności, to spadek napięcia byłby zbyt duży, co negatywnie wpłynęłoby na pracę urządzeń. Przewód 6 mm² zapewni minimalny spadek napięcia i stabilne zasilanie. Odpowiednie zabezpieczenie to wyłącznik typu B32A.

Pamiętaj, że są to ogólne zalecenia dla kabli miedzianych, 3-fazowych, ułożonych w typowych warunkach (np. w tynku). W przypadku ułożenia w ziemi lub w innych specyficznych warunkach, wartości te mogą się nieco różnić, ale zasada doboru pozostaje ta sama: obciążalność prądowa i spadek napięcia muszą być spełnione jednocześnie.

Zabezpieczenie nadprądowe: klucz do bezpieczeństwa instalacji 10 kW

Dobór odpowiedniego przekroju kabla to tylko jedna strona medalu. Równie, a może nawet bardziej, istotne jest prawidłowe dobranie zabezpieczenia nadprądowego, czyli popularnego "bezpiecznika" lub "eski". To właśnie ono stanowi pierwszą linię obrony przed przeciążeniem i zwarciem, chroniąc zarówno sam przewód, jak i podłączone urządzenia.

Związek między przekrojem a "eską": Dlaczego te wartości muszą być spójne?

Istnieje nierozerwalny związek między przekrojem kabla a wartością wyłącznika nadprądowego. Zabezpieczenie musi być dobrane w taki sposób, aby jego prąd znamionowy był mniejszy lub równy dopuszczalnej obciążalności prądowej przewodu, ale jednocześnie większy niż prąd roboczy odbiornika. Dzięki temu, w przypadku przeciążenia (gdy prąd przekroczy bezpieczną wartość dla kabla), wyłącznik zadziała i odłączy zasilanie, zanim dojdzie do niebezpiecznego przegrzania się przewodu. Zbyt wysokie zabezpieczenie dla danego przekroju sprawi, że kabel spali się, zanim bezpiecznik zadziała. Zbyt niskie zabezpieczenie będzie natomiast niepotrzebnie "wybijać", uniemożliwiając normalną pracę urządzenia.

Przykłady doboru wyłączników: B20A, B25A - co oznaczają i kiedy je stosować?

Wyłączniki nadprądowe oznaczane są literą (charakterystyka czasowo-prądowa, np. B, C) oraz liczbą (prąd znamionowy w amperach). Dla naszych potrzeb, najczęściej stosujemy wyłączniki o charakterystyce B, które są przeznaczone do ochrony obwodów ogólnego przeznaczenia. Oto przykładowy dobór:

• Dla przewodu miedzianego o przekroju 2,5 mm² (którego obciążalność to ok. 20-24 A) stosujemy wyłącznik B20A. Oznacza to, że wyłącznik zadziała, gdy prąd przekroczy 20 amperów, chroniąc tym samym przewód przed przegrzaniem.
• Dla przewodu miedzianego o przekroju 4 mm² (obciążalność ok. 27-32 A) stosujemy wyłącznik B25A. Zadziała on przy prądzie powyżej 25 amperów.
• Dla przewodu miedzianego o przekroju 6 mm² (obciążalność ok. 34-40 A) stosujemy wyłącznik B32A. Zadziała on przy prądzie powyżej 32 amperów.

Pamiętaj, że zawsze należy sprawdzić dokładne wartości obciążalności prądowej dla konkretnego typu kabla i metody ułożenia w normie PN-HD 60364-5-52, a następnie dobrać zabezpieczenie, które będzie niższe od tej wartości.

Podsumowanie i najważniejsza zasada: kiedy wezwać elektryka?

Jak widzisz, dobór odpowiedniego przekroju kabla dla urządzeń o mocy 10 kW to zadanie wymagające uwzględnienia wielu czynników. Nie jest to prosta kwestia "jednej magicznej liczby", a raczej proces, który musi brać pod uwagę zarówno obciążalność prądową, jak i spadek napięcia, rodzaj materiału, sposób ułożenia, a także odpowiednie zabezpieczenie. Moim celem było dostarczenie Ci solidnej wiedzy, która pozwoli Ci zrozumieć złożoność tego zagadnienia i podjąć wstępne decyzje.

Checklista do samodzielnej weryfikacji przed zakupem kabla

Zanim udasz się do sklepu, możesz samodzielnie zweryfikować kluczowe aspekty, korzystając z tej listy:

1. Czy moc odbiornika to faktycznie 10 kW (lub zbliżona wartość)?
2. Czy instalacja będzie jednofazowa (230V) czy trójfazowa (400V)? (Dla 10 kW zalecana jest 3-fazowa).
3. Jaki jest obliczony prąd roboczy dla Twojej instalacji (np. ok. 15,2 A dla 10 kW, 3-fazowej)?
4. Jaka jest dokładna długość planowanego kabla od rozdzielnicy do odbiornika?
5. Jaki materiał kabla preferujesz (miedź jest zazwyczaj najlepszym wyborem dla domu)?
6. W jaki sposób kabel będzie ułożony (w tynku, w rurce, w ziemi, na powietrzu)?
7. Jaki maksymalny dopuszczalny spadek napięcia chcesz osiągnąć (np. 1-1,5% dla WLZ, max 5% dla odbiorników siłowych)?
8. Jakie planujesz zabezpieczenie nadprądowe (np. B20A, B25A, B32A) i czy jest ono spójne z przekrojem?

Przeczytaj również: Kabel do internetu: Jak wybrać idealny dla prędkości i stabilności?

Ostateczna decyzja i pomiary dlaczego rola fachowca jest nie do przecenienia?

Mimo że dostarczyłem Ci szczegółowych informacji i praktycznych wskazówek, muszę podkreślić, że ostateczna decyzja o doborze przekroju kabla i wykonaniu instalacji powinna zawsze należeć do uprawnionego elektryka. Fachowiec ma nie tylko wiedzę teoretyczną, ale przede wszystkim doświadczenie i narzędzia do przeprowadzenia niezbędnych pomiarów (np. rezystancji izolacji, impedancji pętli zwarcia). Weźmie pod uwagę wszystkie lokalne warunki, takie jak temperatura otoczenia, sposób prowadzenia innych kabli, czy specyfika konkretnego budynku. Tylko uprawniony elektryk jest w stanie zagwarantować, że instalacja będzie wykonana zgodnie z obowiązującymi normami (takimi jak PN-HD 60364), co jest kluczowe dla Twojego bezpieczeństwa i prawidłowego działania wszystkich podłączonych urządzeń. Nie ryzykuj w kwestiach elektryki zawsze stawiaj na profesjonalistów.
