Jak skutecznie połączyć światłowód? Poradnik dla instalatorów i domowych majsterkowiczów
- Istnieją dwie główne metody łączenia włókien: spawanie termiczne (fuzyjne) dla najwyższej jakości i złącza mechaniczne dla szybkości i prostoty.
- Spawanie termiczne zapewnia najniższą tłumienność (poniżej 0,05 dB) i jest preferowane w sieciach szkieletowych, wymagając specjalistycznej spawarki.
- Złącza mechaniczne są szybsze i tańsze, idealne do instalacji FTTH i szybkich napraw, choć charakteryzują się wyższą tłumiennością (0,2-0,5 dB).
- Kluczowe narzędzia to stripper, nóż do cięcia włókien, alkohol izopropylowy (IPA) oraz osłonki spawów.
- Najczęstsze błędy to zanieczyszczenie włókna, nieprawidłowe cięcie oraz błędy w procesie spawania lub montażu złącza.
- Weryfikacja połączenia odbywa się za pomocą wizualnego lokalizatora uszkodzeń (VFL) lub profesjonalnego reflektometru (OTDR).
Prawidłowe połączenie światłowodu to absolutna podstawa dla zapewnienia szybkiego i stabilnego dostępu do internetu. Jakość każdego pojedynczego połączenia ma bezpośredni wpływ na wydajność całej sieci. Jeśli połączenie jest wykonane niedokładnie, sygnał optyczny napotka na swojej drodze przeszkody, co może prowadzić do frustrujących problemów z działaniem sieci.
W kontekście światłowodów, "tłumienność" (attenuation) to nic innego jak osłabienie sygnału optycznego podczas jego transmisji. Gdy połączenie jest wadliwe na przykład z powodu zanieczyszczeń, nieprecyzyjnego cięcia czy niedokładnego spawu tłumienność drastycznie rośnie. To z kolei prowadzi do obniżenia jakości sygnału, spowolnienia internetu, a w skrajnych przypadkach nawet do całkowitej niestabilności transmisji danych. Dlatego tak ważne jest, aby każde połączenie było wykonane z najwyższą starannością.
Na rynku dostępne są dwie główne metody łączenia włókien światłowodowych, z których każda ma swoje unikalne cechy i zastosowania. Jako ekspert w tej dziedzinie, zawsze podkreślam, że wybór odpowiedniej metody jest kluczowy dla sukcesu instalacji.
| Cecha | Spawanie termiczne | Złącza mechaniczne |
|---|---|---|
| Metoda | Stopienie i zespolenie włókien łukiem elektrycznym | Precyzyjne umieszczenie i zaciśnięcie włókien w złączu z żelem immersyjnym |
| Tłumienność | Najniższa (poniżej 0,05 dB) | Wyższa (0,2-0,5 dB) |
| Trwałość | Najwyższa, bardzo niezawodne | Dobra, ale mniej trwała niż spaw |
| Koszt | Wymaga drogiej spawarki, wyższa cena jednostkowa (20-40 zł netto za spaw) | Tańsze narzędzia, niższy koszt początkowy |
| Szybkość | Wymaga więcej czasu i precyzji | Szybki montaż |
| Zastosowanie | Sieci szkieletowe, magistralne, profesjonalne instalacje wymagające najwyższej jakości | Sieci FTTx (przyłącza abonenckie), instalacje wewnętrzne, szybkie naprawy awaryjne |
Spawanie termiczne: złoty standard w łączeniu światłowodów
Spawanie termiczne, często nazywane spawaniem fuzyjnym, to prawdziwy złoty standard w łączeniu światłowodów. Jego precyzja, trwałość i niezawodność sprawiają, że jest to preferowana metoda w zdecydowanej większości profesjonalnych instalacji, zwłaszcza tam, gdzie liczy się najwyższa jakość i stabilność połączenia.
Na czym dokładnie polega spawanie fuzyjne? To proces, w którym dwa idealnie przygotowane włókna światłowodowe są precyzyjnie ustawiane naprzeciw siebie w spawarce. Następnie, za pomocą kontrolowanego łuku elektrycznego, końcówki włókien są rozgrzewane do temperatury topnienia i zespalane w jedną, jednorodną strukturę. Dzięki temu uzyskujemy połączenie o najniższej możliwej tłumienności, co jest kluczowe dla zachowania integralności i wydajności sygnału optycznego.
Niezbędne narzędzia do spawania termicznego
Aby wykonać spawanie termiczne, potrzebujemy zestawu specjalistycznych narzędzi. Każde z nich pełni kluczową rolę w zapewnieniu najwyższej jakości połączenia:
- Stripper do światłowodów: To narzędzie z trzema otworami, służące do precyzyjnego zdejmowania kolejnych warstw ochronnych z włókna od płaszcza zewnętrznego, przez bufor 900μm, aż po akryl 250μm. Musimy działać ostrożnie, aby nie uszkodzić delikatnego rdzenia.
- Nóż do cięcia włókien (cleaver): Absolutnie kluczowe narzędzie, które zapewnia idealnie prostopadłe i gładkie cięcie włókna pod kątem 90°. Jakość tego cięcia ma bezpośredni wpływ na tłumienność połączenia, dlatego nie ma tu miejsca na kompromisy.
- Spawarka światłowodowa: To serce całego procesu. Specjalistyczne urządzenie, które automatycznie centruje włókna i spawa je za pomocą łuku elektrycznego. Nowoczesne spawarki są niezwykle precyzyjne i często wyposażone w funkcje analizy jakości spawu.
- Alkohol izopropylowy (IPA) i chusteczki bezpyłowe: Niezbędne do dokładnego czyszczenia włókna z kurzu, tłuszczu i wszelkich zanieczyszczeń przed cięciem i łączeniem. Czystość jest tu absolutnie krytyczna, ponieważ nawet mikroskopijne cząstki mogą zrujnować spaw.
- Osłonki spawów: Termokurczliwe rurki z metalowym pręcikiem, które po wygrzaniu w piecyku spawarki zabezpieczają gotowy spaw, chroniąc go mechanicznie na długie lata.
Proces spawania światłowodu krok po kroku
Spawanie światłowodu to precyzyjny proces, który wymaga staranności i przestrzegania określonych kroków. Oto jak wygląda to w praktyce:
1. Przygotowanie włókna
Pierwszym krokiem jest bezpieczne ściągnięcie kolejnych warstw izolacji. Za pomocą strippera usuwamy płaszcz zewnętrzny, następnie bufor 900μm, a na końcu delikatną warstwę akrylu 250μm, która chroni samo włókno. Musimy działać z niezwykłą precyzją, aby nie zarysować ani nie uszkodzić cieniutkiego włókna.2. Czyszczenie włókna
Ten etap jest absolutnie kluczowy. Oczyszczamy włókno alkoholem izopropylowym (IPA) i specjalnymi chusteczkami bezpyłowymi. Usuwamy w ten sposób wszelkie zanieczyszczenia kurz, tłuszcz z palców, resztki żelu czy inne drobinki. Nawet mikroskopijne cząstki na czole włókna mogą drastycznie zwiększyć tłumienność i uniemożliwić prawidłowe połączenie, prowadząc do odrzucenia spawu przez spawarkę.
3. Cięcie włókna
Używamy noża do cięcia włókien (cleavera), aby uzyskać idealnie prostopadłe i gładkie czoło włókna pod kątem 90°. To niezwykle ważne, ponieważ tylko perfekcyjnie docięte włókna mogą zostać prawidłowo zespolone. Jakiekolwiek nierówności czy pęknięcia na czole włókna spowodują wysokie straty sygnału.

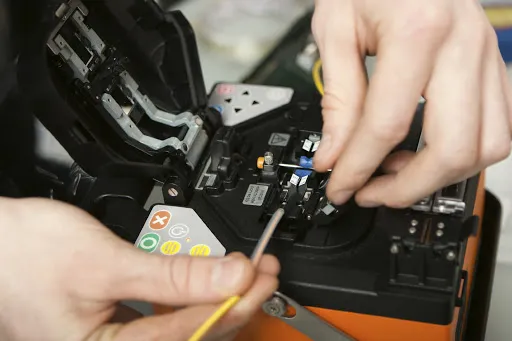

4. Spawanie w spawarce
Przygotowane włókna umieszczamy w spawarce. Nowoczesne urządzenia automatycznie centrowują włókna, a następnie generują łuk elektryczny, który topi i zespolił końcówki włókien. Spawarka monitoruje cały proces i często ocenia jakość wykonanego spawu, informując nas o ewentualnych problemach.
5. Zabezpieczenie spawu
Po udanym spawaniu, na zespolone włókno nakładamy termokurczliwą osłonkę spawu. Następnie umieszczamy ją w piecyku spawarki, gdzie pod wpływem ciepła osłonka kurczy się, tworząc solidną i trwałą ochronę mechaniczną dla delikatnego spawu. To zabezpieczenie jest niezbędne, aby spaw przetrwał lata w trudnych warunkach.
Złącza mechaniczne: szybka alternatywa dla spawania
Złącza mechaniczne stanowią szybką i skuteczną alternatywę dla spawania, szczególnie przydatną w sytuacjach, gdzie czas i koszty są kluczowe, a dostęp do drogiej spawarki jest ograniczony. To rozwiązanie, które osobiście polecam w wielu scenariuszach.
Kiedy stosować złącza mechaniczne?
Złącza mechaniczne są idealnym rozwiązaniem w kilku konkretnych sytuacjach:
- Instalacje FTTx: Doskonale sprawdzają się przy przyłączach abonenckich (Fiber To The Home/Building), gdzie szybkość montażu ma znaczenie, a odległości są stosunkowo krótkie.
- Instalacje wewnętrzne: W budynkach, biurach czy centrach danych, gdzie nie zawsze potrzebujemy ultra-niskiej tłumienności, a liczy się prostota i szybkość.
- Szybkie naprawy awaryjne: W przypadku nagłej awarii, kiedy liczy się każda minuta, złącza mechaniczne pozwalają na błyskawiczne przywrócenie łączności bez konieczności transportowania spawarki.
Jak działają złącza mechaniczne?
Złącze mechaniczne to sprytne urządzenie, które pozwala na połączenie dwóch włókien bez konieczności ich stapiania. W jego wnętrzu znajduje się precyzyjny mechanizm, często z fabrycznie wbudowanym krótkim odcinkiem włókna. Docięte i przygotowane włókna są wprowadzane do złącza, a następnie precyzyjnie zaciskane, tak aby ich czoła stykały się ze sobą lub z wewnętrznym włóknem. Często wewnątrz złącza znajduje się żel immersyjny, który ma za zadanie zminimalizować straty sygnału, dopasowując współczynnik załamania światła między łączonymi włóknami.
Montaż złącza mechanicznego krok po kroku
Montaż złącza mechanicznego jest znacznie prostszy niż spawanie, ale nadal wymaga precyzji. Oto jak to zrobić:
1. Przygotowanie włókna
Podobnie jak przy spawaniu, musimy precyzyjnie odizolować włókno z kolejnych warstw ochronnych, używając strippera. To kluczowy etap, aby odsłonić czyste włókno gotowe do dalszych działań.
2. Czyszczenie i cięcie włókna
Następnie dokładnie czyścimy włókno alkoholem IPA i chusteczkami bezpyłowymi. Po wyczyszczeniu, precyzyjnie docinamy włókno na wymiar, który jest często specyficzny dla danego typu złącza mechanicznego. Wiele złączy ma wbudowany szablon, który pomaga w uzyskaniu idealnej długości.
3. Wprowadzenie włókna do złącza
Przygotowane i docięte włókno wprowadzamy do prowadnicy wewnątrz złącza mechanicznego. Musimy upewnić się, że włókno styka się z wewnętrznym włóknem (jeśli występuje) lub osiąga wyznaczony punkt oporowy. Często słychać delikatne kliknięcie, sygnalizujące prawidłowe ułożenie.
4. Zaciskanie mechanizmu blokującego
Po prawidłowym umieszczeniu włókna, pewnie i stabilnie zaciskamy mechanizm blokujący w złączu. To unieruchamia włókno i zapewnia optymalny kontakt optyczny, minimalizując straty sygnału. Ważne jest, aby zacisnąć złącze z odpowiednią siłą, zgodnie z instrukcją producenta.
5. Weryfikacja połączenia za pomocą VFL
Po zaciśnięciu złącza, warto od razu zweryfikować ciągłość połączenia za pomocą wizualnego lokalizatora uszkodzeń (VFL). Wprowadzając czerwone światło lasera do jednego końca złącza, możemy szybko sprawdzić, czy światło wychodzi z drugiego końca i czy nie ma widocznych pęknięć lub makrozgięć wewnątrz złącza.
Najczęstsze błędy, które mogą zrujnować połączenie światłowodowe
Nawet najbardziej doświadczonym instalatorom zdarzają się błędy, dlatego tak ważne jest, aby być świadomym najczęstszych pułapek, które mogą zrujnować połączenie światłowodowe. Unikanie ich to klucz do sukcesu i stabilnej sieci.
Zanieczyszczenie włókna
To absolutnie najczęstsza przyczyna problemów. Kurz, tłuszcz z palców, resztki żelu czy inne mikroskopijne cząstki na czole włókna są niewidoczne gołym okiem, ale drastycznie zwiększają tłumienność. Mogą one działać jak bariera, rozpraszając i pochłaniając sygnał optyczny, co prowadzi do awarii połączenia. Dlatego sterylna czystość przed cięciem i łączeniem jest absolutnie niezbędna.Nieprawidłowe cięcie włókna
Użycie tępego lub źle skalibrowanego noża do cięcia (cleavera) to prosta droga do katastrofy. Powstają wtedy nierówne powierzchnie czoła włókna, mikropęknięcia lub ukosne cięcia. Takie wady uniemożliwiają poprawne zespolenie w spawarce lub optymalny kontakt w złączu mechanicznym, prowadząc do wysokich strat sygnału i niestabilności.
Błędy podczas spawania termicznego
Nawet przy użyciu profesjonalnej spawarki mogą wystąpić błędy, które obniżają jakość spawu:
- Bąble powietrza: Mogą pojawić się w spawie, jeśli włókna nie zostały idealnie oczyszczone lub parametry spawania były nieodpowiednie. Zwiększają tłumienność.
- Uskoki włókien: Spowodowane złym centrowaniem włókien w spawarce (np. przez zanieczyszczone V-rowki) lub ich przesunięciem podczas spawania.
- Przegrzane spawy: Zbyt wysoka moc łuku elektrycznego może uszkodzić strukturę włókna, prowadząc do zwiększonej tłumienności i kruchości spawu.
- Zanieczyszczone elektrody: Zużyte lub brudne elektrody w spawarce mogą prowadzić do niestabilnego łuku i słabej jakości spawów.
Błędy przy montażu złączy mechanicznych
Złącza mechaniczne, choć prostsze, również są podatne na błędy. Najczęstsze to zbyt płytkie lub zbyt głębokie wsunięcie włókna, co uniemożliwia prawidłowy kontakt optyczny z wewnętrznym włóknem lub punktem oporowym. Innym problemem jest niestabilne mocowanie, które może prowadzić do przesuwania się włókna w złączu, powodując okresowe lub stałe wysokie tłumienie. Zawsze należy postępować zgodnie z instrukcją producenta i upewnić się, że włókno jest solidnie zablokowane.
Weryfikacja połączenia światłowodowego
Po zakończeniu prac związanych z łączeniem światłowodów, niezależnie od wybranej metody, niezbędne jest sprawdzenie jakości wykonanego połączenia. To kluczowy etap, który pozwala potwierdzić poprawność instalacji i uniknąć przyszłych problemów z siecią. Nigdy nie pomijam tego kroku.
Wizualny lokalizator uszkodzeń (VFL)
Wizualny lokalizator uszkodzeń (VFL) to proste, ale niezwykle przydatne narzędzie do szybkiej i prostej weryfikacji ciągłości włókna. Emituje on widzialne czerwone światło lasera. Jeśli światło to jest widoczne na drugim końcu włókna, oznacza to ciągłość. Co więcej, VFL pozwala zidentyfikować przerwy, makrozgięcia (czyli zbyt ostre zagięcia kabla, które powodują straty sygnału) lub słabe połączenia w miejscach uszkodzeń światło "ucieka" z włókna i jest widoczne gołym okiem.
Przeczytaj również: Rozładowany akumulator bez kabli? Odpal auto bezpiecznie!

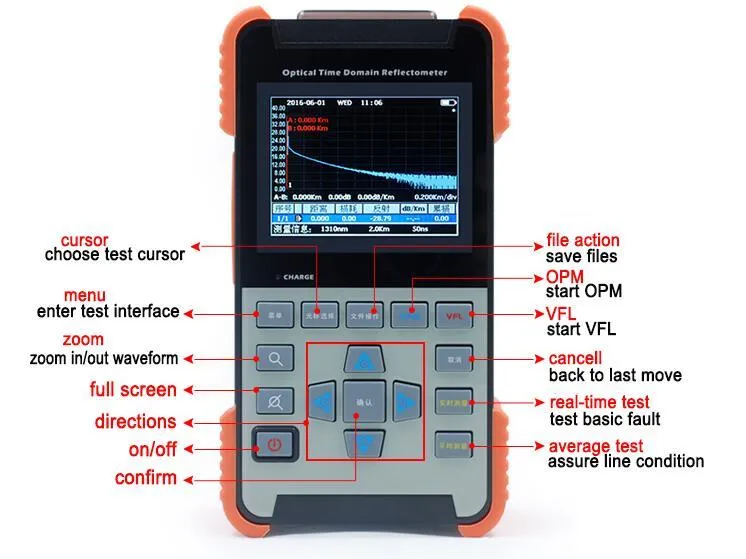

Reflektometr (OTDR)
Dla bardziej zaawansowanej weryfikacji i profesjonalnych instalacji, używamy reflektometru (OTDR Optical Time Domain Reflectometer). To potężne narzędzie, które wysyła impulsy światła wzdłuż włókna i analizuje odbicia. Dzięki temu OTDR może mierzyć tłumienność całego toru światłowodowego, precyzyjnie lokalizować spawy, złącza i wszelkie uszkodzenia na całej długości kabla. Jest to niezbędne do sporządzania dokumentacji pomiarowej i diagnozowania złożonych problemów w sieciach światłowodowych.
Ile kosztuje spawanie światłowodu w Polsce?
Koszty usług spawania światłowodów w Polsce są dość zróżnicowane i zależą od wielu czynników, takich jak liczba spawów, lokalizacja zlecenia czy stopień skomplikowania prac. Z mojego doświadczenia wynika, że średnie widełki cenowe za pojedynczy spaw mieszczą się w przedziale od 20 do 40 zł netto. Warto jednak pamiętać, że przy większych zleceniach, na przykład powyżej 48 lub 96 włókien, cena jednostkowa może znacząco spaść, nawet do 15-25 zł netto za spaw. Do tego należy często doliczyć dodatkowe koszty, takie jak przygotowanie kabla, montaż mufy światłowodowej czy instalacja przełącznicy, które nie są wliczone w sam koszt spawu.
