Masz DVB-T2? Podłącz zasilacz antenowy i zapomnij o pikselach!

W dzisiejszych czasach, kiedy standard DVB-T2/HEVC stał się normą, stabilny i czysty odbiór telewizji naziemnej jest dla wielu z nas priorytetem. Często jednak, mimo posiadania odpowiedniego telewizora czy dekodera, sygnał potrafi być kapryśny. Jednym z kluczowych elementów, który może diametralnie poprawić jakość odbioru, jest prawidłowo podłączony zasilacz antenowy. W tym poradniku, krok po kroku, pokażę Ci, jak to zrobić, aby raz na zawsze zapomnieć o pikselizacji i komunikatach o braku sygnału.

Dlaczego zasilacz antenowy to podstawa dobrego odbioru DVB-T2?

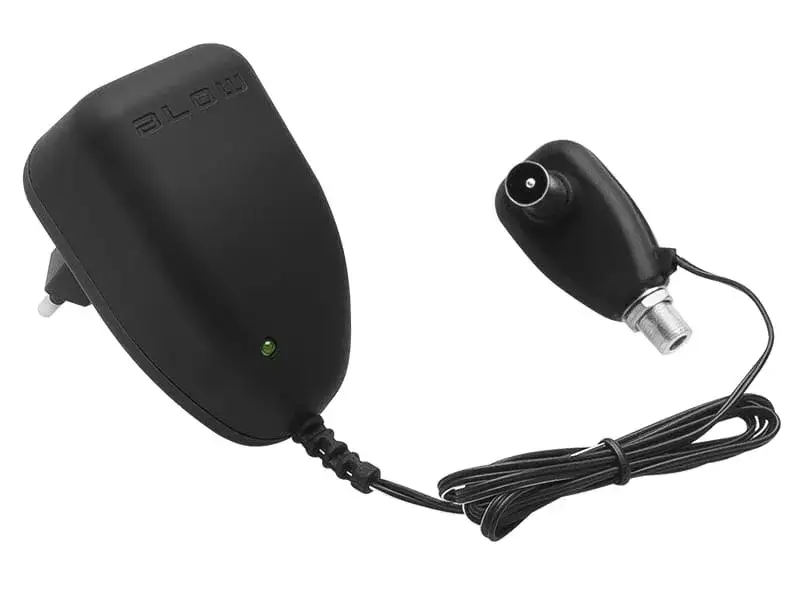

Zasilacz antenowy to często niedoceniany, ale absolutnie fundamentalny element w systemie odbioru telewizji naziemnej DVB-T2/HEVC. Jego rola jest prosta, lecz niezwykle ważna: dostarcza energię elektryczną do wzmacniacza antenowego, który zazwyczaj znajduje się bezpośrednio w puszce antenowej. Bez tego zasilania wzmacniacz jest po prostu bezużyteczny. To właśnie wzmacniacz odpowiada za podniesienie poziomu słabego sygnału, co jest kluczowe, zwłaszcza gdy mieszkasz na obszarach o trudnych warunkach odbioru, daleko od nadajnika, lub gdy Twoja instalacja kablowa jest długa. Dzięki temu sygnał docierający do telewizora jest wystarczająco silny i stabilny, aby zapewnić czysty i niezakłócony obraz.

Kiedy wzmacniacz i zasilacz są absolutnie niezbędne?

W mojej praktyce widzę dwa główne scenariusze, w których wzmacniacz i zasilacz stają się absolutnie kluczowe dla stabilnego odbioru DVB-T2/HEVC. Po pierwsze, są to obszary o słabym sygnale. Jeśli mieszkasz w dolinie, za wzniesieniem, w gęstej zabudowie miejskiej lub po prostu daleko od nadajnika, sygnał docierający do anteny może być zbyt słaby, by telewizor mógł go poprawnie przetworzyć. Wzmacniacz go podnosi, a zasilacz zapewnia mu energię do działania. Po drugie, wzmacniacz i zasilacz są niezbędne w przypadku długich odcinków kabla koncentrycznego. Każdy metr kabla powoduje straty sygnału. Im dłuższy kabel, tym większe straty. Wzmacniacz kompensuje te straty, zapewniając, że na końcu kabla sygnał wciąż będzie miał odpowiednią moc.

Jak zasilacz wpływa na jakość sygnału telewizyjnego?

Zasilacz, dostarczając stabilne napięcie (najczęściej 12V) do wzmacniacza, bezpośrednio wpływa na jakość sygnału telewizyjnego. Wzmacniacz, zasilany prawidłowo, podnosi poziom sygnału z anteny do wartości, która jest optymalna dla głowicy tunera w Twoim telewizorze lub dekoderze. Dzięki temu sygnał jest wystarczająco silny, aby uniknąć typowych problemów DVB-T2/HEVC, takich jak pikselizacja obrazu, jego zamrażanie, a nawet całkowity brak odbioru z komunikatem „brak sygnału”. Właściwe zasilanie to gwarancja, że wzmacniacz pracuje z pełną wydajnością, zapewniając czysty i stabilny odbiór.

Rola separatora zasilania tajemniczy element układanki

Separator zasilania to ten mały, często niepozorny element, który jest integralną częścią większości zasilaczy antenowych lub występuje jako osobna wtyczka. Jego rola jest absolutnie kluczowa i, moim zdaniem, często niedoceniana. Wyobraź sobie, że masz jeden kabel koncentryczny, którym musi płynąć zarówno sygnał telewizyjny z anteny do telewizora, jak i prąd stały z zasilacza do wzmacniacza w antenie. To właśnie separator zasilania umożliwia to sprytne połączenie! Z jednej strony, przepuszcza sygnał telewizyjny z anteny do telewizora/dekodera. Z drugiej strony, "wpuszcza" napięcie stałe z zasilacza do tego samego kabla antenowego, aby zasilić wzmacniacz. Działa jak filtr, który rozdziela te dwa rodzaje energii. Bez niego, zasilanie wzmacniacza przez ten sam kabel koncentryczny byłoby po prostu niemożliwe, a Ty musiałbyś prowadzić osobny przewód zasilający do anteny, co byłoby bardzo niepraktyczne.

Przygotuj się do pracy: niezbędne narzędzia i komponenty

Zanim zabierzesz się za podłączanie, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i komponenty. Prawidłowe przygotowanie to połowa sukcesu i gwarancja, że instalacja przebiegnie sprawnie, bez niepotrzebnych przerw i frustracji. W końcu nikt nie lubi przerywać pracy w połowie, bo czegoś zabrakło!

Wybór odpowiedniego kabla koncentrycznego (RG-6)

Wybór odpowiedniego kabla to podstawa solidnej instalacji. Do odbioru DVB-T2/HEVC standardowym i zdecydowanie zalecanym wyborem jest kabel koncentryczny typu RG-6. Dlaczego akurat ten? Przede wszystkim ze względu na jego impedancję 75 Ohm, która jest standardem w instalacjach antenowych i idealnie pasuje do urządzeń. Ponadto, kable RG-6 charakteryzują się bardzo dobrymi właściwościami ekranującymi. Oznacza to, że są skutecznie chronione przed zakłóceniami zewnętrznymi, a także minimalizują straty sygnału na długich odcinkach. Zawsze stawiaj na kabel dobrej jakości, najlepiej z podwójnym ekranowaniem (folia aluminiowa + gęsty oplot), aby zapewnić sobie najlepszy możliwy odbiór.

Wtyki typu F jakich potrzebujesz i na co zwrócić uwagę?

Wtyki typu F to standardowe złącza w instalacjach antenowych, które będziesz musiał zamontować na końcówkach kabla koncentrycznego. Moja rada: nie oszczędzaj na wtykach! Dobrej jakości wtyki to podstawa pewnego i trwałego połączenia. Na rynku znajdziesz głównie wtyki nakręcane (najpopularniejsze i najprostsze w montażu) oraz kompresyjne (wymagają specjalnych narzędzi, ale zapewniają najpewniejsze połączenie). Niezależnie od wyboru, kluczowe jest, aby zapewnić ciasne i pewne połączenie. Luźny wtyk to prosta droga do niestabilnego sygnału, a nawet jego całkowitego braku. Upewnij się, że wtyki są przeznaczone do kabla RG-6, co zapewni idealne dopasowanie.

Zasilacz antenowy z separatorem wersja stała czy regulowana?

Wybierając zasilacz antenowy z separatorem, staniesz przed dylematem: wersja ze stałym napięciem (np. 12V) czy z regulowanym (np. 2-12V)? Zasilacze ze stałym napięciem są prostsze i tańsze, zazwyczaj wystarczają w większości instalacji. Jednak w niektórych sytuacjach warto rozważyć zasilacz z regulowanym napięciem. Kiedy? Przede wszystkim, gdy sygnał jest zbyt silny. Brzmi to paradoksalnie, ale zbyt mocny sygnał może "przesterować" głowicę tunera w telewizorze, prowadząc do pogorszenia jakości obrazu, a nawet jego zanikania. Zasilacz regulowany pozwala precyzyjnie dostosować napięcie (a tym samym wzmocnienie wzmacniacza) do optymalnego poziomu, zapobiegając przesterowaniu. Moim zdaniem, jeśli masz możliwość, zawsze warto zainwestować w wersję regulowaną daje to większą elastyczność i kontrolę nad sygnałem.

Proste narzędzia, które ułatwią Ci pracę (nóż, obcinaczki, ściągacz izolacji)

• Ostry nóż lub nożyk techniczny: Niezbędny do precyzyjnego zdejmowania izolacji zewnętrznej kabla. Pamiętaj o ostrożności!
• Obcinaczki do kabli: Do czystego i równego cięcia kabla na odpowiednią długość. Unikaj zgniatania kabla, co mogłoby uszkodzić jego wewnętrzną strukturę.
• Ściągacz izolacji do kabli koncentrycznych (opcjonalnie): To narzędzie, które znacząco ułatwi i przyspieszy prawidłowe przygotowanie kabla. Zapewnia idealne wymiary ściągnięcia izolacji, minimalizując ryzyko błędów i zwarć. Jeśli planujesz więcej niż jedną instalację, gorąco polecam jego zakup.

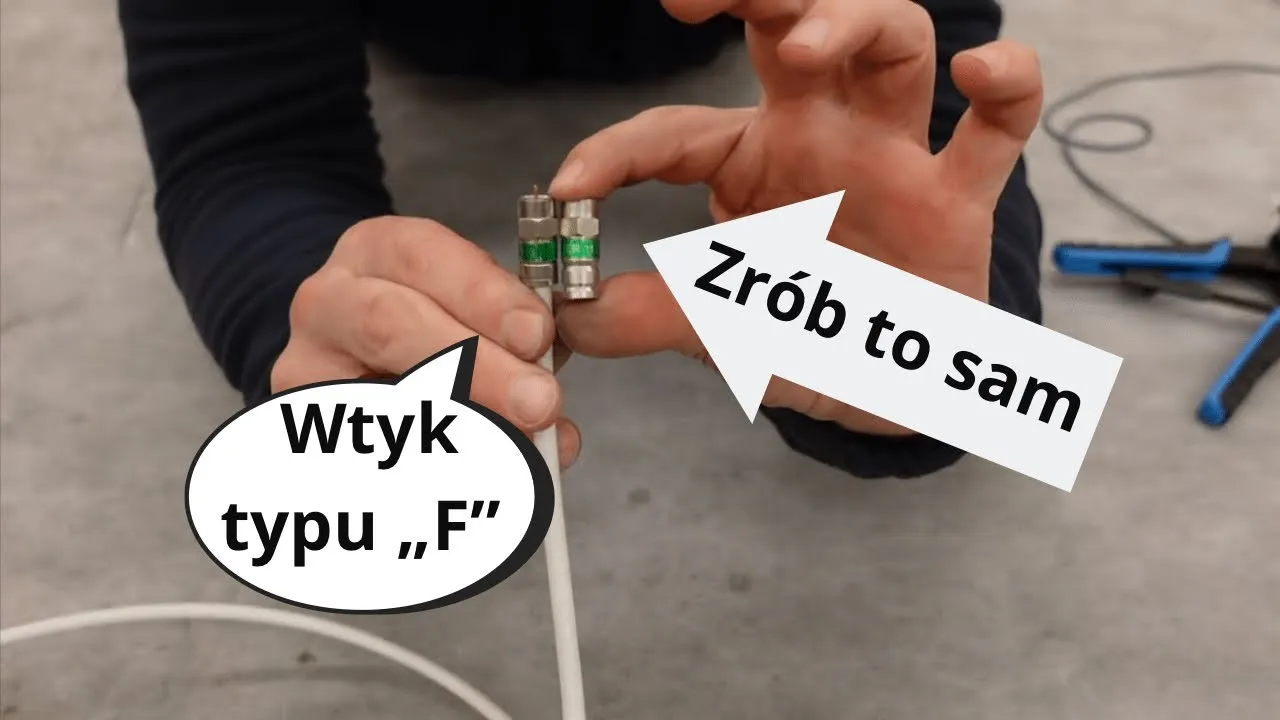

Krok po kroku: prawidłowe przygotowanie kabla antenowego

Prawidłowe przygotowanie kabla antenowego i zarobienie wtyku F to, moim zdaniem, najważniejszy etap całej instalacji. To tutaj najczęściej popełniane są błędy, które później skutkują brakiem sygnału lub jego niestabilnością. Poświęć temu krokowi szczególną uwagę, a reszta pójdzie gładko.

1. Krok 1: Precyzyjne odmierzenie i cięcie kabla

   Zacznij od odmierzenia potrzebnej długości kabla. Zawsze zostaw sobie niewielki zapas lepiej mieć trochę za dużo niż za mało. Użyj ostrych obcinaczek, aby wykonać czyste i proste cięcie. Unikaj zgniatania kabla, ponieważ może to uszkodzić jego wewnętrzną strukturę i negatywnie wpłynąć na parametry sygnału. Czyste cięcie to podstawa.

2. Krok 2: Zdejmowanie zewnętrznej izolacji jak głęboko ciąć?

   Ostrożnie zdejmij zewnętrzną izolację kabla na długości około 1,5 cm. To bardzo delikatny moment. Pamiętaj, aby nie uszkodzić znajdującego się pod nią oplotu (ekranu). Oplot jest kluczowy dla ochrony sygnału przed zakłóceniami, a jego uszkodzenie może prowadzić do znacznego pogorszenia jakości odbioru. Jeśli używasz ściągacza izolacji, upewnij się, że jest on prawidłowo ustawiony.

3. Krok 3: Odsłanianie ekranu i żyły głównej najważniejszy moment

   Delikatnie wywiń oplot (ekran) na zewnętrzną izolację kabla. Powinien on tworzyć "kołnierz" wokół izolacji. Następnie usuń folię aluminiową (jeśli występuje) oraz wewnętrzną izolację dielektryczną, pozostawiając około 2-3 mm dielektryka tuż przy wywiniętym oplocie. Odsłoń centralną żyłę sygnałową, upewniając się, że jest prosta i nie ma na niej żadnych uszkodzeń czy zagnieceń. To jest ten moment, w którym musisz być precyzyjny, aby uniknąć zwarcia.

4. Krok 4: Prawidłowe nakręcanie wtyku F technika gwarantująca sukces Nakręć wtyk F na przygotowany kabel. Wtyk powinien ciasno wkręcać się na zewnętrzną izolację, a oplot powinien być równomiernie rozłożony pod jego brzegiem. Upewnij się, że centralna żyła sygnałowa wystaje poza koniec wtyku na około 1-2 mm. To bardzo ważne dla prawidłowego kontaktu. Następnie, i to jest kluczowe, sprawdź dokładnie, czy żadne pojedyncze druciki oplotu nie dotykają centralnej żyły. Nawet jeden włoskowaty drucik może spowodować zwarcie, a co za tym idzie całkowity brak sygnału i potencjalne uszkodzenie zasilacza. To najczęstsza przyczyna problemów, więc poświęć temu szczególną uwagę.

Montaż kompletnej instalacji: od anteny do telewizora

Gdy masz już przygotowane kable z zarobionymi wtykami F, czas na finalne połączenie wszystkich komponentów. Ten etap to nic innego jak złożenie układanki w jeden, sprawnie działający system odbioru DVB-T2/HEVC. Zobaczysz, że to prostsze niż myślisz, jeśli tylko będziesz trzymać się schematu.

Schemat podłączenia: Od anteny do gniazdka w telewizorze

Aby ułatwić zrozumienie, wyobraź sobie logiczny przepływ sygnału i zasilania. Zaczynamy od anteny, która zbiera sygnał i, dzięki wzmacniaczowi, go wzmacnia. Następnie sygnał (i jednocześnie zasilanie dla wzmacniacza) przechodzi przez kabel koncentryczny do separatora zasilania. Tam zasilacz "wpuszcza" prąd, a sygnał jest kierowany do telewizora lub dekodera DVB-T2/HEVC. To prosta, ale skuteczna ścieżka.

1. Podłączanie kabla od anteny do wejścia w separatorze zasilania

   Weź kabel koncentryczny, który prowadzi bezpośrednio od Twojej anteny (tej ze wzmacniaczem). Podłącz wtyk F tego kabla do wejścia w separatorze zasilania. Wejście to jest zazwyczaj wyraźnie oznaczone jako "ANT", "IN" lub "WEJŚCIE". Dokręć wtyk mocno, ale z wyczuciem nie musisz używać siły, która mogłaby uszkodzić gniazdo.

2. Wpięcie separatora do gniazda antenowego w TV lub dekoderze

   Teraz weź drugi, krótszy odcinek kabla koncentrycznego (lub użyj wtyczki antenowej bezpośrednio na separatorze, jeśli taką posiadasz) i podłącz go do wyjścia separatora zasilania. To wyjście jest zazwyczaj oznaczone jako "TV", "OUT" lub "WYJŚCIE". Drugi koniec tego kabla (lub wtyczkę separatora) podłącz do gniazda antenowego w Twoim telewizorze lub dekoderze DVB-T2/HEVC. Upewnij się, że jest to właściwe gniazdo antenowe.

3. Podłączenie zasilacza do sieci i jego połączenie z separatorem

   Ostatni krok to podłączenie samego zasilacza. Włóż wtyczkę zasilacza antenowego do gniazdka sieciowego 230V. Następnie podłącz niskonapięciową wtyczkę zasilacza (zazwyczaj jest to mały, okrągły wtyk DC) do dedykowanego gniazda w separatorze zasilania. Po podłączeniu upewnij się, że dioda LED na zasilaczu lub separatorze zaświeciła się. To bardzo ważny sygnał oznacza, że prąd płynie i wzmacniacz w antenie powinien być zasilany. Jeśli dioda się nie świeci, masz problem, który omówię w kolejnej sekcji.

Unikaj pułapek: najczęstsze błędy i sposoby ich rozwiązania

Nawet przy najlepszych chęciach i precyzji, problemy w instalacji antenowej mogą się pojawić. Dobra wiadomość jest taka, że większość z nich jest stosunkowo łatwa do zdiagnozowania i naprawienia. W tej sekcji pomogę Ci zidentyfikować najczęstsze pułapki i podpowiem, jak się z nich wydostać, aby Twój sygnał DVB-T2/HEVC był perfekcyjny.

Zwarcie na wtyku F cichy zabójca sygnału i jak go wykryć

Absolutnie najczęstszą i najbardziej krytyczną przyczyną problemów z sygnałem, a często i z działaniem zasilacza, jest zwarcie na wtyku F. Dzieje się tak, gdy pojedyncze druciki oplotu (masy) dotykają centralnej żyły sygnałowej. To cichy zabójca sygnału, ponieważ całkowicie blokuje jego przepływ i może aktywować zabezpieczenie przeciwzwarciowe w zasilaczu. Jak to wykryć? Przede wszystkim, dokładnie obejrzyj każdy zarobiony wtyk F. Sprawdź, czy żadne pojedyncze druciki oplotu nie wystają i nie dotykają centralnej żyły. Jeśli dioda na zasilaczu zgaśnie od razu po podłączeniu lub będzie migać, to niemal pewny znak zwarcia. W takiej sytuacji odłącz zasilacz, popraw wtyk i spróbuj ponownie.

Brak obrazu mimo poprawnego podłączenia? Sprawdź te 3 rzeczy

Jeśli mimo podłączenia wszystkiego zgodnie z instrukcją nadal nie masz obrazu, nie panikuj. Oto trzy rzeczy, które powinieneś sprawdzić w pierwszej kolejności:

1. Sprawdź wszystkie połączenia kablowe: Upewnij się, że wszystkie wtyki F i inne złącza są dokładnie dokręcone i nie ma luzów. Czasem wystarczy lekko poluzowany wtyk, aby sygnał zanikł.
2. Upewnij się, że telewizor/dekoder jest ustawiony na właściwe źródło/wejście: Sprawdź, czy wybrany jest tryb odbioru DVB-T2/HEVC i odpowiednie wejście antenowe (np. "Antena", "TV", "DTV"). To bardzo częsty błąd, zwłaszcza po pierwszym podłączeniu.
3. Skierowanie anteny: Potwierdź, że antena jest prawidłowo skierowana w stronę nadajnika DVB-T2/HEVC. Nawet niewielkie przesunięcie, zwłaszcza w przypadku anten kierunkowych, może znacząco wpłynąć na siłę sygnału. Czasem wystarczy delikatna korekta, aby wszystko zaczęło działać.

Dioda na zasilaczu nie świeci co to oznacza?

Brak świecenia diody LED na zasilaczu to wyraźny sygnał, że coś jest nie tak. Zazwyczaj oznacza to jedną z dwóch rzeczy. Po pierwsze, może to być brak zasilania: zasilacz nie jest podłączony do gniazdka sieciowego 230V, gniazdko jest uszkodzone lub nie ma w nim prądu. Sprawdź to najpierw. Po drugie, i to jest bardziej prawdopodobne w kontekście instalacji antenowej, brak świecenia diody może oznaczać zwarcie w instalacji antenowej. Jak już wspomniałem, zasilacze mają zabezpieczenia przeciwzwarciowe. Jeśli wykryją zwarcie (na kablu, wtyku F lub w uszkodzonym wzmacniaczu), odcinają zasilanie, a dioda gaśnie. Odłącz kabel antenowy od separatora zasilania i sprawdź, czy dioda się zaświeci. Jeśli tak, problem leży w kablu lub antenie.

Obraz "klatkuje" lub pojawia się "śnieg" czy to wina zasilacza?

Klatkowanie obrazu (pikselizacja) lub pojawianie się "śniegu" (zakłóceń) to typowe objawy problemów z sygnałem DVB-T2/HEVC. Może to być wina zasilacza, ale nie tylko. Najczęściej jest to wynik zbyt słabego sygnału wzmacniacz nie działa (np. z powodu zwarcia lub uszkodzenia) lub ma niewystarczające wzmocnienie dla Twoich warunków. Jednak paradoksalnie, problemem może być również zbyt silny sygnał, który przesterowuje głowicę telewizora. Dzieje się tak, gdy używasz zasilacza o stałym, wysokim wzmocnieniu w obszarze z bardzo mocnym nadajnikiem. W takiej sytuacji obraz również będzie się pogarszał. Warto wtedy rozważyć zasilacz z regulacją napięcia. Oczywiście, przyczyną mogą być także zakłócenia zewnętrzne lub uszkodzenie samej anteny.

Przeczytaj również: Jak odpalić auto z kabli? Bezpieczny poradnik krok po kroku

Perfekcyjny sygnał DVB-T2: zaawansowane wskazówki

Skoro podstawy mamy już za sobą, czas na kilka zaawansowanych wskazówek, które pozwolą Ci wycisnąć maksimum z Twojej instalacji DVB-T2/HEVC. Często to właśnie te drobne detale decydują o tym, czy sygnał jest po prostu dobry, czy wręcz perfekcyjny.

Czy Twój telewizor może zasilić antenę bez zewnętrznego zasilacza? (Funkcja 5V)

Warto wiedzieć, że nie zawsze potrzebujesz zewnętrznego zasilacza antenowego. Wiele nowoczesnych telewizorów i dekoderów DVB-T2/HEVC posiada wbudowaną funkcję zasilania wzmacniacza antenowego bezpośrednio z gniazda antenowego. Zazwyczaj jest to napięcie 5V. To bardzo wygodne rozwiązanie, które pozwala zrezygnować z dodatkowej wtyczki w gniazdku i ograniczyć liczbę kabli. Zanim kupisz zewnętrzny zasilacz, sprawdź ustawienia swojego telewizora lub dekodera. Poszukaj opcji typu "Zasilanie anteny", "Antenna Power" lub "5V Antenna Supply". Pamiętaj jednak, aby upewnić się, czy wzmacniacz w Twojej antenie jest przystosowany do pracy z niższym napięciem 5V. Nie wszystkie wzmacniacze są kompatybilne z tym standardem niektóre wymagają tradycyjnych 12V.

Kiedy warto zainwestować w zasilacz z regulacją wzmocnienia?

Już wcześniej wspominałem o zasilaczach z regulacją napięcia (np. w zakresie 2-12V), ale chcę to podkreślić raz jeszcze. Moim zdaniem, jest to inwestycja, która naprawdę się opłaca, szczególnie w dwóch sytuacjach. Po pierwsze, gdy mieszkasz blisko nadajnika. Wtedy sygnał może być tak silny, że wzmacniacz o stałym, wysokim wzmocnieniu po prostu go przesteruje, co objawi się pogorszeniem jakości obrazu (pikselizacja, zaniki). Regulacja pozwala obniżyć wzmocnienie do optymalnego poziomu. Po drugie, gdy eksperymentujesz z ustawieniem anteny. Możesz precyzyjniej dostosować wzmocnienie do zmieniających się warunków. Zasilacz z regulacją daje Ci elastyczność i kontrolę, której nie uzyskasz ze stałym zasilaczem, pozwalając na osiągnięcie najlepszej możliwej jakości sygnału.

Jak prawidłowo ukryć i zabezpieczyć instalację kablową?

Estetyka i trwałość instalacji są równie ważne, co jej funkcjonalność. Prawidłowe ukrycie i zabezpieczenie kabli to nie tylko kwestia wyglądu, ale także ochrony przed uszkodzeniami i wydłużenia żywotności całej instalacji:

• Użyj klipsów i opasek kablowych: To najprostszy sposób na estetyczne i bezpieczne prowadzenie kabli wzdłuż ścian, listew przypodłogowych czy ram okiennych. Zapobiegają plątaniu się kabli i ich przypadkowemu uszkodzeniu.
• Kanały kablowe lub listwy maskujące: Jeśli zależy Ci na całkowitym ukryciu kabli, szczególnie w salonie czy sypialni, rozważ użycie specjalnych kanałów kablowych. Można je łatwo zamontować na ścianie, a nawet pomalować pod kolor ściany, dzięki czemu stają się praktycznie niewidoczne.
• Zabezpieczenie kabli zewnętrznych: Kable prowadzone na zewnątrz budynku są narażone na trudne warunki atmosferyczne (promieniowanie UV, wilgoć, mróz) oraz uszkodzenia mechaniczne. Użyj kabli odpornych na UV i wilgoć, a dodatkowo rozważ ich prowadzenie w peszlach ochronnych lub specjalnych rurkach. To ochroni je przed degradacją i zapewni długotrwałą, bezawaryjną pracę.
