Podłącz kabel do anteny jak ekspert: uniknij zwarć i zakłóceń

Ten artykuł to szczegółowy poradnik, który krok po kroku wyjaśnia, jak prawidłowo podłączyć kabel antenowy do anteny, telewizora lub gniazda. Dzięki niemu samodzielnie wykonasz wszystkie niezbędne czynności techniczne, unikając typowych błędów i zapewniając sobie doskonały sygnał RTV/SAT.

Poprawne podłączenie kabla klucz do idealnego obrazu

Z mojego doświadczenia wynika, że poprawne i staranne podłączenie kabla antenowego to absolutna podstawa, jeśli zależy nam na wysokiej jakości sygnału RTV/SAT. Niewłaściwie wykonane połączenie może prowadzić do szeregu problemów, od zakłóceń i pikselizacji obrazu, aż po całkowity brak sygnału. To właśnie na tym etapie często popełnia się błędy, które później trudno zdiagnozować, dlatego zawsze podkreślam, jak ważna jest precyzja. Aby zrozumieć, dlaczego precyzja jest tak istotna, musimy przyjrzeć się budowie kabla koncentrycznego. Od środka znajdziemy żyłę wewnętrzną miedziany drut, który jest głównym przewodnikiem sygnału. Jakiekolwiek jego uszkodzenie, nacięcie czy złamanie, drastycznie obniża jakość transmisji. Kolejną warstwą jest dielektryk, czyli wewnętrzna izolacja z pianki lub tworzywa sztucznego. Jego zadaniem jest oddzielenie żyły od ekranu, utrzymując stałą impedancję kabla. Następnie mamy ekran, często w postaci folii aluminiowej, który chroni sygnał przed zakłóceniami elektromagnetycznymi z zewnątrz. Bezpośrednio za ekranem znajduje się oplot siatka z cienkich drucików (miedzianych lub aluminiowych), stanowiąca dodatkowe ekranowanie i masę. Na samym końcu jest płaszcz zewnętrzny, izolacja z PVC lub PE, chroniąca kabel przed uszkodzeniami mechanicznymi i warunkami atmosferycznymi. Nienaruszenie tych wszystkich warstw podczas montażu jest kluczowe, aby uniknąć strat sygnału, zakłóceń i zapewnić stabilny odbiór.

Niezbędnik instalatora: Jakie narzędzia przygotować przed pracą?

Zanim zabierzemy się do pracy, warto przygotować sobie odpowiednie narzędzia. Dzięki nim całe zadanie pójdzie sprawniej, a ryzyko popełnienia błędu będzie znacznie mniejsze. Oto co moim zdaniem powinno znaleźć się w Twojej skrzynce:

• Ostry nożyk lub skalpel: Niezbędny do precyzyjnego nacinania zewnętrznej izolacji kabla. Ważne, aby był naprawdę ostry, by uniknąć strzępienia.
• Ściągacz izolacji do kabli koncentrycznych: To narzędzie, które znacząco ułatwia i przyspiesza zarabianie kabla. Pozwala na jednoczesne zdjęcie izolacji zewnętrznej i dielektryka na odpowiednie długości, minimalizując ryzyko uszkodzenia żyły głównej. Jeśli często wykonujesz takie prace, to jest to inwestycja, która się opłaci.
• Śrubokręt (krzyżakowy lub płaski): Przyda się do dokręcania śrubek we wtykach IEC lub do mocowania kabla w gniazdkach antenowych.
• Cążki boczne lub obcinaczki: Do precyzyjnego przycięcia żyły głównej na odpowiednią długość po zamontowaniu wtyku F.

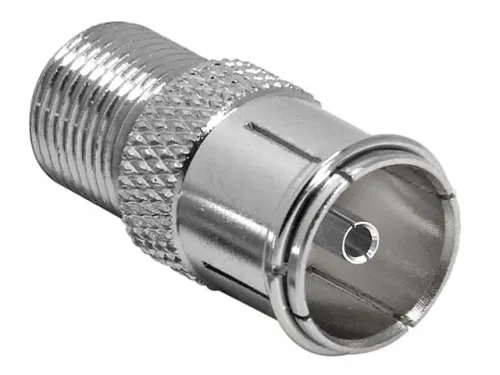

Wtyk F czy IEC? Wybierz złącze idealne do Twojej instalacji

Wybór odpowiedniego złącza to kolejny kluczowy element prawidłowej instalacji. W Polsce dominują dwa główne typy wtyków antenowych: wtyk F i wtyk IEC. Każdy z nich ma swoje specyficzne zastosowanie i jest przeznaczony do innych rodzajów instalacji. Zrozumienie różnic pomoże Ci uniknąć problemów z kompatybilnością i zapewni stabilne połączenie.

Wtyk typu F: złoty standard dla telewizji satelitarnej i kablowej

Wtyk typu F, często nazywany po prostu "efką", to prawdziwy złoty standard w instalacjach telewizji satelitarnej (SAT) oraz kablowej. Jego charakterystyczną cechą jest to, że to żyła główna kabla staje się pinem wtyku, co zapewnia bardzo pewne i stabilne połączenie. Wtyk ten jest nakręcany na kabel, co gwarantuje solidny styk i minimalizuje ryzyko poluzowania. Co więcej, wtyki F są dostępne w wersjach z uszczelką, które są idealne do zastosowań zewnętrznych, na przykład przy podłączaniu konwertera anteny satelitarnej. Dzięki uszczelce połączenie jest chronione przed wilgocią i innymi warunkami atmosferycznymi, co jest niezwykle ważne dla trwałości i niezawodności instalacji.

Złącze IEC: niezawodny partner telewizji naziemnej DVB-T2

Złącze IEC to standardowy wtyk, który doskonale znasz, jeśli korzystasz z telewizji naziemnej (DVB-T2) lub radia. Jest to klasyczne złącze antenowe, które występuje w wersji męskiej (do podłączenia do gniazda w telewizorze lub dekoderze) oraz żeńskiej (do podłączenia do gniazda antenowego w ścianie). W przeciwieństwie do wtyku F, złącze IEC posiada wewnętrzny pin, do którego mocuje się żyłę główną kabla, a oplot ekranujący styka się z metalową obudową wtyku. Jest to proste i skuteczne rozwiązanie, idealne do użytku wewnętrznego, gdzie nie ma potrzeby dodatkowej ochrony przed warunkami atmosferycznymi.

Zarabianie kabla antenowego krok po kroku instrukcja dla każdego

Przechodzimy teraz do sedna, czyli do praktycznego zarabiania kabla. To etap, na którym precyzja jest absolutnie kluczowa. Nawet najmniejszy błąd może skutkować utratą sygnału lub jego znacznym osłabieniem. Pamiętaj, że cierpliwość i staranność to Twoi najlepsi sprzymierzeńcy.

Metoda 1: Montaż wtyku F precyzja w 6 prostych krokach

Montaż wtyku F wymaga dokładności, ale z moją instrukcją poradzisz sobie bez problemu:

1. Krok 1: Precyzyjne nacięcie zewnętrznej izolacji. Użyj ostrego nożyka lub ściągacza izolacji, aby naciąć i zdjąć około 10-15 mm zewnętrznego płaszcza kabla. Rób to ostrożnie, aby nie uszkodzić oplotu znajdującego się pod spodem.
2. Krok 2: Prawidłowe wywinięcie oplotu ekranującego. Delikatnie odwiń siatkę z drucików (oplot) na zewnętrzny płaszcz kabla. Upewnij się, że wszystkie druciki są równo rozłożone i nie stykają się z żyłą główną.
3. Krok 3: Odsłonięcie miedzianej żyły. Ostrożnie usuń folię aluminiową (ekran) oraz wewnętrzną izolację (dielektryk), odsłaniając miedzianą żyłę główną na długość około 5-7 mm. To bardzo ważny moment absolutnie nie możesz naciąć ani naderwać żyły głównej, ponieważ osłabi to sygnał.
4. Krok 4: Pewne nakręcenie wtyku F na przygotowany kabel. Nakręć wtyk F na kabel. Wewnętrzna tuleja wtyku powinna wejść pod oplot, a oplot powinien być równomiernie rozłożony na zewnętrznym płaszczu kabla, zapewniając dobry styk z korpusem wtyku. Dokręcaj wtyk pewnie, ale bez użycia nadmiernej siły.
5. Krok 5: Weryfikacja długości żyły. Po całkowitym nakręceniu wtyku, żyła główna powinna wystawać około 1-2 mm poza krawędź wtyku. Jeśli jest za długa, precyzyjnie przytnij ją cążkami.
6. Krok 6: Kontrola końcowa. Na koniec, dokładnie sprawdź, czy żaden pojedynczy drucik z oplotu nie dotyka żyły głównej. To jest najczęstsza przyczyna zwarcia i braku sygnału. Możesz użyć miernika uniwersalnego do sprawdzenia ciągłości obwodu, ale wizualna kontrola jest zazwyczaj wystarczająca.

Metoda 2: Zakładanie klasycznego wtyku IEC (TV) technika dla każdego

Montaż wtyku IEC jest nieco prostszy niż wtyku F, ale również wymaga staranności:

1. Krok 1: Przygotowanie kabla. Zdejmij około 15-20 mm zewnętrznej izolacji kabla. Następnie delikatnie odwiń oplot ekranujący i usuń dielektryk, odsłaniając żyłę główną na długość około 10-12 mm. Długości te mogą się różnić w zależności od konkretnego modelu wtyku IEC, więc warto najpierw rozebrać wtyk i zobaczyć, jak jest skonstruowany.
2. Krok 2: Zamocowanie żyły sygnałowej w złączu. Wewnątrz wtyku IEC znajdziesz małą śrubkę. Poluzuj ją, wsuń odsłoniętą żyłę główną kabla w otwór i solidnie dokręć śrubkę, aby żyła była pewnie zamocowana.
3. Krok 3: Zaciśnięcie oplotu. Oplot, który wcześniej odwinąłeś, musi mieć dobry kontakt z metalową obudową wtyku. W wielu wtykach IEC służą do tego metalowe "łapki" lub zaciski, które należy zagiąć lub zacisnąć na oplocie, zapewniając masę. Upewnij się, że żaden drucik oplotu nie dotyka żyły głównej.
4. Krok 4: Złożenie obudowy wtyku. Po upewnieniu się, że wszystkie elementy są prawidłowo zamocowane i nie ma ryzyka zwarcia, złóż obudowę wtyku. Zazwyczaj składa się ona z dwóch części, które należy skręcić lub zatrzasnąć.

Gdzie podłączyć kabel? Ostatnie kroki do stabilnego sygnału

Gdy kabel jest już prawidłowo zarobiony, pozostaje nam ostatni, ale równie ważny etap podłączenie go do odpowiednich punktów w instalacji. Niezależnie od tego, czy podłączasz antenę satelitarną, naziemną, czy po prostu telewizor, każdy krok ma znaczenie.

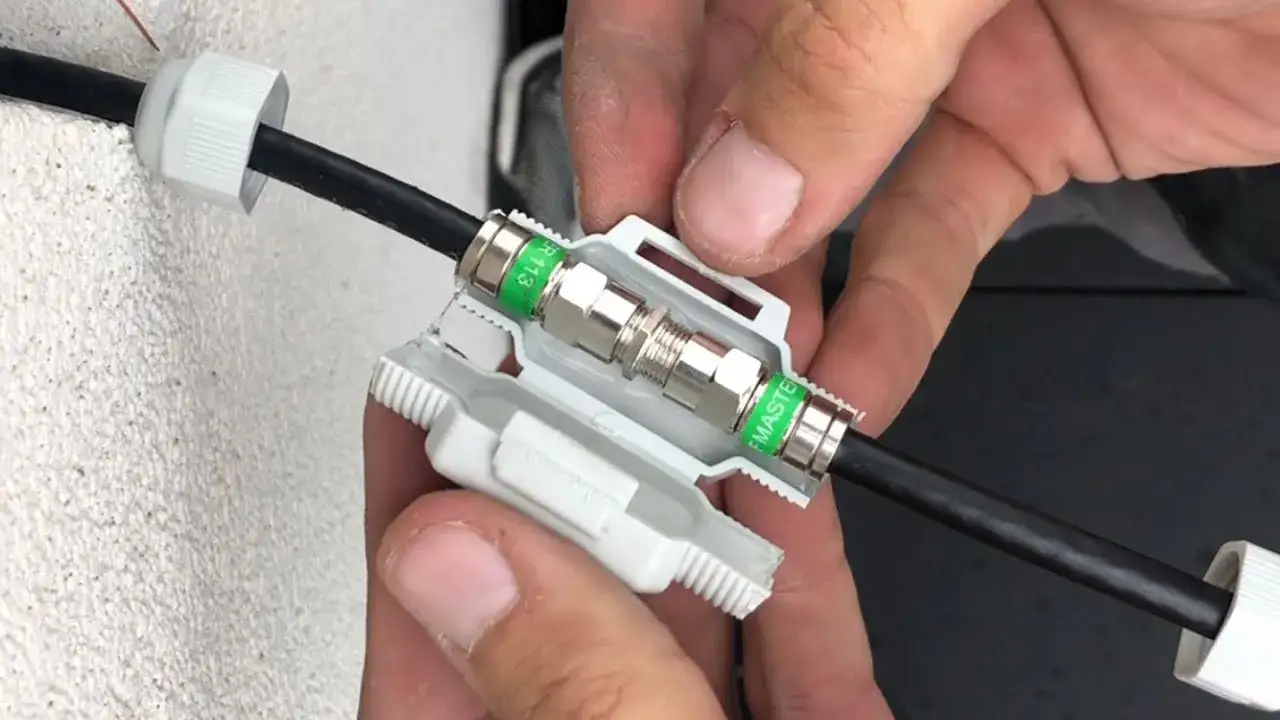

Podłączenie kabla bezpośrednio do puszki antenowej na dachu lub balkonie

Jeśli montujesz antenę satelitarną lub naziemną na zewnątrz, kabel będzie musiał zostać podłączony do puszki antenowej lub bezpośrednio do konwertera (w przypadku SAT). W tym miejscu kluczowe jest użycie złączy z uszczelkami. Wilgoć to jeden z największych wrogów instalacji antenowej. Woda, która dostanie się do kabla, może z czasem spowodować korozję, pogorszenie sygnału, a nawet całkowite uszkodzenie. Upewnij się, że wtyki F, które stosujesz na zewnątrz, są przeznaczone do tego celu i posiadają odpowiednie gumowe uszczelki, które szczelnie przylegają do obudowy konwertera lub puszki. Solidnie dokręć wtyk, aby zapewnić maksymalną ochronę.

Wpięcie przewodu do gniazda antenowego w ścianie

W wielu domach i mieszkaniach kable antenowe są doprowadzone do gniazd antenowych w ścianie. Podłączenie do takiego gniazda jest zazwyczaj proste. W zależności od typu gniazda (pojedyncze, przelotowe, końcowe) i jego konstrukcji, będziesz musiał podłączyć zarobiony kabel koncentryczny do odpowiednich złącz wewnątrz gniazda. Zazwyczaj jest to złącze śrubowe lub zaciskowe. Pamiętaj, aby żyła główna była pewnie zamocowana, a oplot miał dobry kontakt z masą gniazda. Upewnij się, że nie ma żadnych luźnych drucików, które mogłyby spowodować zwarcie. Po podłączeniu kabla zamontuj obudowę gniazda na ścianie.

Ostatni krok: Połączenie z telewizorem lub dekoderem

Ostatnim etapem jest połączenie zarobionego kabla z Twoim telewizorem lub dekoderem. Tutaj również ważne jest, aby użyć odpowiedniego typu wtyku do odpowiedniego portu:

• Jeśli korzystasz z telewizji satelitarnej lub kablowej, użyj kabla zakończonego wtykami F. Podłącz go do portu oznaczonego jako "SAT IN" lub "CABLE IN" w dekoderze lub telewizorze.
• W przypadku telewizji naziemnej DVB-T2, użyj kabla zakończonego wtykami IEC (męski po stronie telewizora/dekodera, żeński po stronie gniazda ściennego). Podłącz go do portu oznaczonego jako "ANT IN" lub "RF IN".

Upewnij się, że wtyki są solidnie wpięte lub dokręcone, aby zapewnić optymalny kontakt i stabilny sygnał.

Unikaj tych błędów! Najczęstsze pomyłki psujące sygnał

Nawet jeśli wydaje się, że wszystko jest podłączone poprawnie, czasami sygnał jest słaby lub w ogóle go nie ma. W mojej praktyce najczęściej winne są drobne błędy popełnione podczas zarabiania lub podłączania kabla. Zwróć uwagę na te pułapki, a unikniesz frustracji.

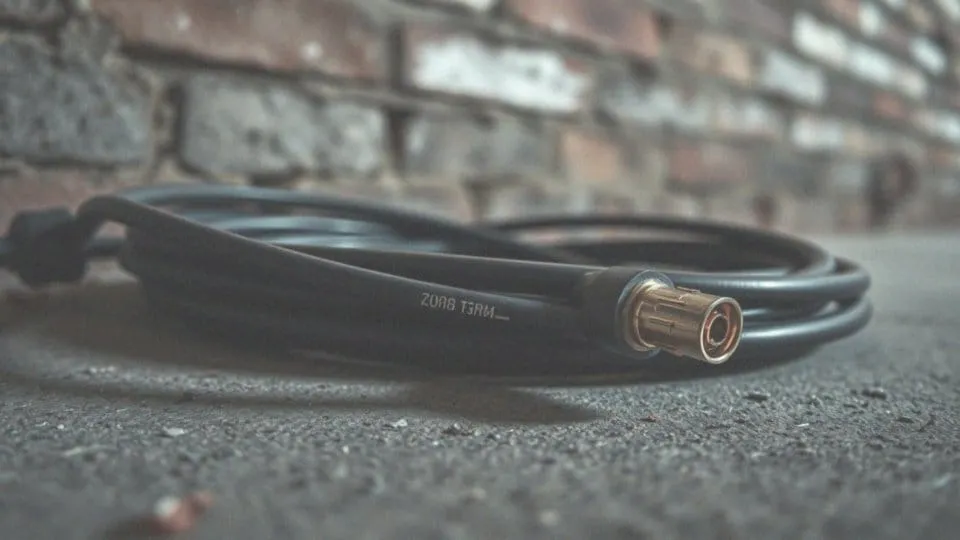

Wróg numer jeden Twojej instalacji: Zwarcie żyły głównej z oplotem

To jest moim zdaniem najpoważniejszy i najczęstszy błąd, który może całkowicie zrujnować sygnał. Zwarcie żyły głównej z oplotem oznacza, że miedziany rdzeń kabla (przewodzący sygnał) styka się z siatką ekranującą (masą). Do zwarcia może dojść nawet przez pojedynczy, cienki drucik z oplotu, który przypadkowo dotknie żyły głównej. Konsekwencje? Najczęściej całkowity zanik sygnału. Telewizor lub dekoder po prostu nie zobaczy nic. W niektórych przypadkach może to również prowadzić do poważnych zakłóceń. Zawsze, ale to zawsze, po zarobieniu kabla i przed podłączeniem go, dokładnie sprawdź, czy nie ma zwarcia. Wizualna inspekcja pod dobrym światłem jest tu kluczowa.

Nacięta żyła, postrzępiony oplot: jak nie uszkodzić kabla przy montażu?

Kolejnym problemem, który często widuję, jest uszkodzenie samego kabla podczas montażu. Zbyt głębokie nacięcie izolacji zewnętrznej może spowodować nacięcie, a nawet naderwanie miedzianej żyły wewnętrznej. Taka uszkodzona żyła nie będzie w stanie prawidłowo przewodzić sygnału, co skutkuje jego znacznym osłabieniem lub niestabilnością. Podobnie, postrzępiony lub uszkodzony oplot traci swoje właściwości ekranujące, przez co sygnał jest bardziej podatny na zakłócenia zewnętrzne. Zawsze używaj ostrego nożyka lub specjalistycznego ściągacza izolacji i pracuj z wyczuciem, aby nie uszkodzić delikatnych warstw kabla.

Luźne połączenia i niedopasowane wtyki: Ukryci zabójcy jakości obrazu

Luźne połączenia to cisi zabójcy jakości obrazu. Niedokręcony wtyk F, słabo zaciśnięty kabel w złączu IEC, czy po prostu źle wpięty wtyk do gniazda wszystko to prowadzi do niestabilnego, "skaczącego" sygnału. Objawy to często przerywany obraz, pikselizacja, a nawet chwilowe zaniki. Problem może również leżeć w użyciu wtyków o nieodpowiedniej średnicy do kabla. Jeśli wtyk jest za duży, połączenie będzie luźne i podatne na zakłócenia. Zawsze upewnij się, że wtyk jest dobrze dopasowany do średnicy kabla i solidnie zamocowany. Dokręcaj wtyki F ręcznie, ale pewnie, a wtyki IEC sprawdzaj pod kątem stabilności połączenia.

Słaby sygnał? Szybka diagnostyka problemu

Zdarza się, że mimo starannego podłączenia sygnał jest słaby, a obraz niezadowalający. W takiej sytuacji warto przeprowadzić szybką diagnostykę, aby zlokalizować przyczynę problemu. Nie zawsze od razu trzeba wzywać fachowca wiele usterek można wyeliminować samodzielnie.

Sprawdź wszystkie połączenia: czy wtyki są solidnie dokręcone?

Pierwszym i najważniejszym krokiem w diagnostyce jest dokładne sprawdzenie wszystkich połączeń w Twojej instalacji. Zacznij od anteny, poprzez wszelkie rozgałęźniki, wzmacniacze, gniazda ścienne, aż po sam telewizor lub dekoder. Upewnij się, że wszystkie wtyki F są solidnie dokręcone, a wtyki IEC są pewnie wpięte i nie mają luzów. Czasami wystarczy lekko dokręcić lub docisnąć wtyk, aby sygnał wrócił do normy. Sprawdź również, czy kable nie są zbyt mocno zgięte lub zgniecione, co również może prowadzić do osłabienia sygnału.

Przeczytaj również: Rozładowany akumulator bez kabli? Odpal auto bezpiecznie!

Jakość samego kabla ma znaczenie: kiedy warto zainwestować w nowy?

Jeśli wszystkie połączenia są w porządku, a sygnał nadal jest słaby, problemem może być sam kabel. Nie wszystkie kable są sobie równe. Kluczowe parametry jakościowe, na które zawsze zwracam uwagę, to:

• Impedancja: Standard dla instalacji TV w Polsce to 75 Ohm. Upewnij się, że wszystkie elementy instalacji (kabel, złącza, gniazda) mają taką samą impedancję.
• Tłumienność: Im niższa wartość (wyrażana w dB/100m), tym mniejsze straty sygnału. Jest to szczególnie ważne przy dłuższych odcinkach kabla.
• Ekranowanie: Im wyższa wartość w dB, tym lepsza ochrona przed zakłóceniami z zewnątrz (np. od sieci Wi-Fi, urządzeń elektrycznych). Dobra jakość to ponad 90 dB.

Stare, niskiej jakości kable, zwłaszcza te, które były narażone na warunki atmosferyczne bez odpowiedniej ochrony, mogą z czasem ulec degradacji i znacząco osłabiać sygnał. Jeśli Twój kabel jest stary, ma widoczne uszkodzenia, pęknięcia izolacji, lub jeśli jego parametry są niskie, warto rozważyć wymianę na nowy, wysokiej jakości kabel. To często najskuteczniejszy sposób na poprawę sygnału i zapewnienie stabilnego odbioru na lata.
