Znajomość kolorów przewodów w instalacji elektrycznej to absolutna podstawa bezpieczeństwa i zgodności z obowiązującymi normami w Polsce. Niewłaściwa identyfikacja, zwłaszcza przewodu neutralnego (N), może prowadzić do poważnych zagrożeń. W tym artykule dostarczę Ci precyzyjnych i jednoznacznych informacji, które pomogą Ci zrozumieć i bezpiecznie poruszać się w świecie domowej elektryki.
Przewód neutralny (N) w instalacji elektrycznej: Zawsze niebieski, zgodnie z normą PN-HD 308 S2
- Przewód neutralny (N) ma kolor niebieski (jasnoniebieski) w nowych i modernizowanych instalacjach.
- Obowiązuje to na mocy normy PN-HD 308 S2, zharmonizowanej w całej Unii Europejskiej.
- Przewody fazowe (L) mogą być brązowe, czarne lub szare.
- Przewód ochronny (PE) jest niezmiennie żółto-zielony.
- W starych instalacjach elektrycznych kolory przewodów mogą odbiegać od obecnych standardów.
- Pomylenie przewodów, zwłaszcza fazowego z neutralnym, jest śmiertelnie niebezpieczne.
Wprowadzenie do świata kolorów w elektryce i potencjalne zagrożenia
Ustandaryzowane kolory przewodów nie są przypadkowe to kluczowy element zapewniający bezpieczeństwo i ułatwiający pracę elektrykom na całym świecie. Dzięki nim identyfikacja poszczególnych żył jest szybka i jednoznaczna, co minimalizuje ryzyko błędów podczas montażu, napraw czy konserwacji instalacji. Właśnie dlatego tak ważne jest, aby każdy, kto ma do czynienia z elektryką, znał i rozumiał te oznaczenia.
Z mojego doświadczenia wiem, że pomylenie przewodów, zwłaszcza neutralnego z fazowym, to jedno z najgroźniejszych zaniedbań. Jeśli przewód fazowy zostanie podłączony w miejsce neutralnego, na obudowie urządzenia (w przypadku jego awarii) może pojawić się pełne napięcie sieciowe 230V. Taka sytuacja stwarza śmiertelne niebezpieczeństwo porażenia prądem. Rolą przewodu ochronnego (PE), zawsze żółto-zielonego, jest właśnie minimalizowanie tego ryzyka poprzez bezpieczne odprowadzenie prądu zwarciowego do ziemi. Bez niego, nawet drobna usterka może mieć tragiczne konsekwencje.
Przewód neutralny (N): Jaki ma kolor i dlaczego właśnie taki?
Jednoznaczna odpowiedź: Obowiązujący kolor kabla neutralnego w Polsce
Zgodnie z obowiązującą w Polsce i całej Unii Europejskiej normą PN-HD 308 S2, przewód neutralny (N) ma zawsze kolor niebieski, a precyzyjniej jasnoniebieski. Ta zasada dotyczy wszystkich nowo zakładanych i modernizowanych instalacji elektrycznych, zapewniając spójność i bezpieczeństwo.
Norma PN-HD 308 S2: Europejski standard w Twoim domu
Norma PN-HD 308 S2: 2007 jest polskim wdrożeniem europejskiego dokumentu harmonizacyjnego HD 308 S2. Jej głównym celem było ujednolicenie oznaczeń kolorystycznych przewodów w krajach Unii Europejskiej. Dzięki temu, niezależnie od tego, czy jesteś w Polsce, Niemczech czy we Francji, kolory przewodów w instalacji domowej są takie same. To ogromny krok w stronę zwiększenia bezpieczeństwa i ułatwienia pracy elektrykom, eliminując ryzyko błędów wynikających z różnic regionalnych.
Rola przewodu N w instalacji: Po co nam "ten niebieski"?
Przewód neutralny (N) pełni w instalacji elektrycznej niezwykle ważną funkcję. Jest to przewód powrotny dla prądu, który zamknął obwód po przejściu przez urządzenie elektryczne. Mówiąc prościej, prąd płynie od fazy (L) do urządzenia, a następnie wraca przewodem neutralnym (N) do źródła zasilania. W normalnych warunkach, gdy instalacja jest sprawna i nieobciążona, przewód neutralny nie powinien znajdować się pod napięciem względem ziemi. Jednakże, w przypadku awarii, asymetrii obciążenia w instalacjach trójfazowych lub innych nieprawidłowości, może się na nim pojawić pewne napięcie, dlatego nigdy nie należy go dotykać bez uprzedniego sprawdzenia i odłączenia zasilania.
Jak odróżnić kabel N od innych kluczowych przewodów?
Brązowy, czarny, szary: Tajemnice przewodu fazowego (L)
Przewód fazowy (L) to ten, który "niesie" prąd z sieci do urządzenia. Zgodnie z obecnymi normami, przewody fazowe mogą mieć kolory: brązowy, czarny lub szary. W instalacjach jednofazowych najczęściej spotykamy brązowy lub czarny. W starszych instalacjach, zwłaszcza tych z czasów PRL, bardzo często przewód fazowy był po prostu czarny, co bywało mylące, gdy również przewód neutralny miał ten sam kolor. Niezależnie od barwy, musisz pamiętać, że przewód fazowy zawsze jest pod napięciem i stanowi bezpośrednie zagrożenie dla życia.Żółto-zielony pas bezpieczeństwa: Niezmienny kolor przewodu ochronnego (PE)
Przewód ochronny (PE) to prawdziwy strażnik bezpieczeństwa w Twojej instalacji. Jego kolor jest niezmienny i najbardziej rygorystycznie przestrzegany: żółto-zielony. Ta charakterystyczna kombinacja barw jest natychmiast rozpoznawalna i nie może być używana do żadnego innego celu. Funkcją przewodu PE jest odprowadzenie prądu zwarciowego w przypadku uszkodzenia izolacji urządzenia, chroniąc użytkownika przed porażeniem. W niektórych starszych układach sieciowych (TN-C) spotyka się przewód ochronno-neutralny (PEN), który łączy funkcje PE i N. On również ma kolor żółto-zielony, ale jego końcówki na zaciskach powinny być dodatkowo oznaczone kolorem niebieskim, aby wskazać jego podwójną rolę.

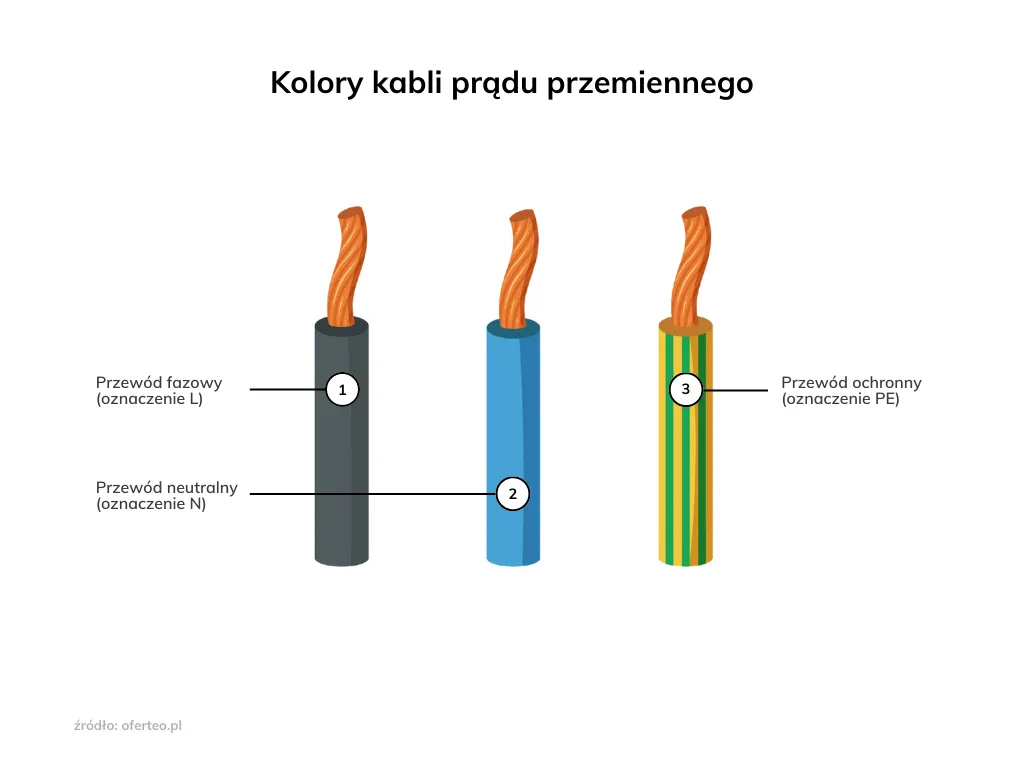

Tabela kolorów L, N, PE: Twoja ściągawka do instalacji 230V
Dla ułatwienia, przygotowałem krótkie podsumowanie najważniejszych kolorów i ich funkcji w domowej instalacji 230V:
| Przewód | Kolor i funkcja |
|---|---|
| L (Fazowy) | Brązowy, czarny, szary przewód "gorący", zawsze pod napięciem, doprowadza prąd. |
| N (Neutralny) | Niebieski (jasnoniebieski) przewód powrotny, zamyka obwód, w normalnych warunkach bez napięcia względem ziemi. |
| PE (Ochronny) | Żółto-zielony przewód bezpieczeństwa, odprowadza prąd zwarciowy, chroni przed porażeniem. |
| PEN (Ochronno-neutralny) | Żółto-zielony z niebieskimi końcówkami na zaciskach łączy funkcje PE i N, stosowany w starszych układach TN-C. |
L, N, PE czy może "plus" i "minus"? Wyjaśniamy popularny błąd
Często spotykam się z pytaniem: "Jaki kolor ma kabel plus, a jaki minus w 230V?". To bardzo popularne, ale merytorycznie błędne pytanie, wynikające z mylenia dwóch różnych rodzajów prądu. Oznaczenia "plus" (+) i "minus" (-) stosuje się w przypadku prądu stałego (DC), np. w bateriach, akumulatorach czy zasilaczach do urządzeń elektronicznych. W naszych domowych instalacjach w Polsce mamy do czynienia z prądem przemiennym (AC), gdzie nie ma "plusa" i "minusa", lecz przewód fazowy (L) i przewód neutralny (N). Zrozumienie tej różnicy jest kluczowe dla prawidłowego myślenia o elektryce domowej.

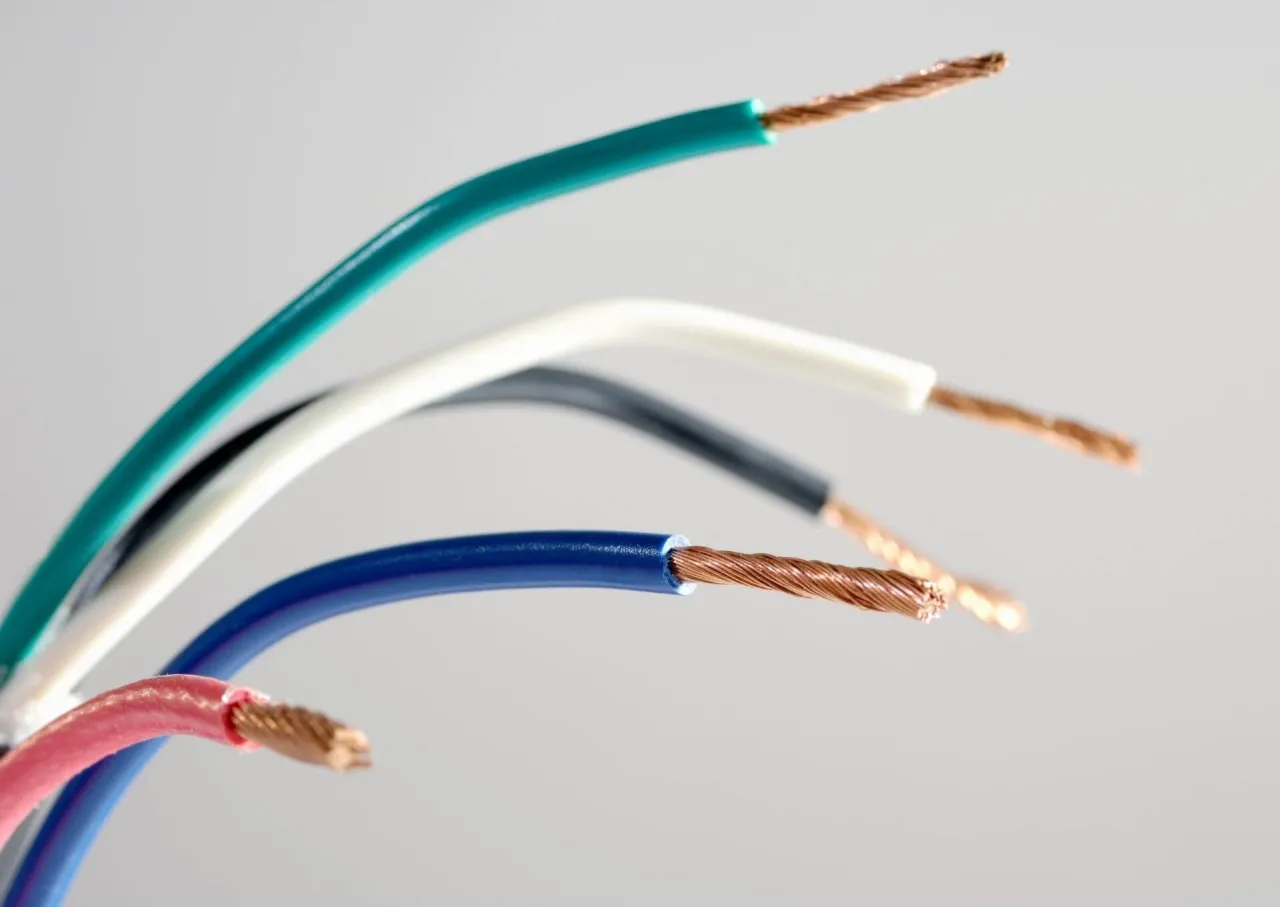

Pułapki starych instalacji: Kiedy niebieski nie zawsze był neutralny
Jakie kolory stosowano w przeszłości? Podróż do czasów PRL
Przed wprowadzeniem obecnych, zharmonizowanych norm (czyli przed 2007 rokiem, a zwłaszcza przed latami 90.), kolorystyka przewodów w instalacjach elektrycznych była znacznie mniej ustandaryzowana i mogła się różnić w zależności od regionu czy nawet producenta kabli. W czasach PRL, przewód neutralny (często nazywany wtedy "zerowym") mógł mieć kolor niebieski, ale równie dobrze zdarzały się instalacje, gdzie był szary, a w bardzo starych systemach nawet czarny. To właśnie ta dowolność w przeszłości jest dziś źródłem wielu nieporozumień i, co gorsza, poważnych zagrożeń.
Przewód "zerowy" a neutralny: Czy to to samo?
Termin "przewód zerowy" był powszechnie używany w Polsce w odniesieniu do przewodu, który obecnie nazywamy neutralnym. Funkcjonalnie, w większości przypadków, odnosiły się do tego samego elementu instalacji przewodu powrotnego dla prądu. Jednak obecna terminologia "przewód neutralny" (N) jest bardziej precyzyjna i zgodna z międzynarodowymi standardami. Stosowanie nowej nazwy podkreśla również, że przewód ten, choć w normalnych warunkach ma potencjał bliski zeru względem ziemi, nie jest "zerowy" w sensie absolutnym i może być pod napięciem w pewnych sytuacjach awaryjnych lub przy obciążeniu.
Najważniejsza zasada przy starym budownictwie: Nigdy nie ufaj kolorom!
Jeśli masz do czynienia ze starą instalacją elektryczną, wykonaną przed wprowadzeniem obecnych norm, musisz przyjąć jedną, najważniejszą zasadę bezpieczeństwa: nigdy nie ufaj wyłącznie kolorom przewodów! Ich barwy mogą być mylące, wyblakłe lub po prostu niezgodne z dzisiejszymi standardami. W takich przypadkach jedynym pewnym sposobem na identyfikację funkcji każdego przewodu jest jego sprawdzenie za pomocą odpowiedniego miernika. Brak tej ostrożności to proszenie się o kłopoty, a w elektryce błędy kosztują zdrowie lub życie.
Jak samodzielnie i bezpiecznie zweryfikować przewód neutralny?
Kiedy wystarczy próbnik, a kiedy potrzebny jest miernik?
Do wstępnej identyfikacji przewodów możesz użyć prostych narzędzi. Próbnik napięcia, często w formie śrubokręta z neonówką, pozwoli Ci szybko zidentyfikować przewód fazowy (L) neonówka zaświeci się po dotknięciu nim przewodu pod napięciem. Jednak próbnik nie jest wystarczający do pewnej identyfikacji przewodu neutralnego (N) i ochronnego (PE), ani do sprawdzenia ciągłości obwodu czy braku napięcia. Do tego celu niezbędny jest miernik uniwersalny, czyli multimetr. Tylko on pozwoli Ci na precyzyjne pomiary napięcia między przewodami oraz między przewodem a ziemią, co jest kluczowe dla bezpiecznej i prawidłowej identyfikacji.
Prosta instrukcja krok po kroku: Sprawdzanie przewodów jak profesjonalista
Zawsze pamiętaj: przed przystąpieniem do jakichkolwiek prac przy instalacji elektrycznej, BEZWZGLĘDNIE odłącz zasilanie! Poniżej przedstawiam uproszczoną instrukcję, jak sprawdzić przewody za pomocą multimetru:
- Odłącz zasilanie: Wyłącz odpowiedni bezpiecznik lub główny wyłącznik prądu w rozdzielnicy.
- Potwierdź brak napięcia: Za pomocą próbnika lub multimetru upewnij się, że na żadnym z przewodów nie ma napięcia. Sprawdź między wszystkimi przewodami nawzajem oraz między każdym przewodem a potencjalną ziemią (np. metalową obudową puszki).
- Ustaw multimetr: Przełącz multimetr na zakres pomiaru napięcia przemiennego (AC), najlepiej na wartość powyżej 250V.
- Zidentyfikuj fazę (L): Po ponownym włączeniu zasilania (tylko na czas pomiaru i z zachowaniem ostrożności!), dotknij jedną sondą multimetru do znanego uziemienia (np. kaloryfera, jeśli masz pewność, że jest uziemiony, lub do przewodu PE, jeśli jest pewnie zidentyfikowany), a drugą sondą kolejno do każdego z przewodów. Przewód, na którym zmierzysz napięcie około 230V, to przewód fazowy (L).
- Zidentyfikuj neutralny (N): Przewód, na którym zmierzysz napięcie bliskie 0V względem uziemienia (lub PE), a jednocześnie około 230V względem przewodu fazowego (L), to przewód neutralny (N).
- Zidentyfikuj ochronny (PE): Przewód, na którym zmierzysz napięcie bliskie 0V względem uziemienia i bliskie 0V względem przewodu neutralnego (N), to przewód ochronny (PE).
- Wyłącz zasilanie: Po zakończeniu pomiarów, ponownie odłącz zasilanie przed dalszymi pracami.
Oznaki, że Twoja instalacja wymaga natychmiastowej interwencji elektryka
Jako doświadczony elektryk, zawsze podkreślam, że w pewnych sytuacjach nie ma miejsca na samodzielne eksperymenty. Jeśli zauważysz któreś z poniższych sygnałów, natychmiast wezwij wykwalifikowanego elektryka:
- Iskry lub dym wydobywające się z gniazdek, włączników czy urządzeń.
- Zapach spalenizny w pobliżu instalacji elektrycznej.
- Często wybijające bezpieczniki lub wyłączniki różnicowoprądowe.
- Wyraźne braki uziemienia w gniazdkach (np. brak styku ochronnego).
- Niejasna, niejednolita lub bardzo stara kolorystyka przewodów, zwłaszcza w starych instalacjach.
- Brak pewności co do identyfikacji któregokolwiek z przewodów, nawet po próbie weryfikacji miernikiem.
- Niewytłumaczalne "kopanie" prądem przy dotykaniu metalowych części urządzeń.
Podsumowanie: Kluczowe zasady, które musisz zapamiętać
Złota trójka kolorów: Niebieski, żółto-zielony i reszta
Podsumowując, w nowych i modernizowanych instalacjach elektrycznych w Polsce, zgodnie z normą PN-HD 308 S2, przewód neutralny (N) jest zawsze niebieski, przewód ochronny (PE) niezmiennie żółto-zielony, a przewody fazowe (L) mogą być brązowe, czarne lub szare. Zapamiętanie tej "złotej trójki" to podstawa bezpiecznej pracy i pewność, że Twoja instalacja jest zgodna ze standardami.
Przeczytaj również: Jak podłączyć kabel optyczny do TV Samsung? Dźwięk jak w kinie!
Kiedy wątpliwości biorą górę: Zawsze wezwij specjalistę
Chociaż wiedza o kolorach przewodów jest niezwykle cenna, muszę podkreślić, że w przypadku jakichkolwiek wątpliwości, braku doświadczenia lub niepewności co do stanu instalacji zwłaszcza tej starej zawsze należy wezwać wykwalifikowanego elektryka. Bezpieczeństwo jest najważniejsze i w elektryce nie ma miejsca na domysły czy ryzykowne eksperymenty. Profesjonalista szybko i bezpiecznie zidentyfikuje przewody oraz oceni stan całej instalacji, zapewniając spokój ducha i ochronę przed niebezpieczeństwem.
