Jak łączyć kable elektryczne? Bezpieczny poradnik dla amatorów

Łączenie kabli elektrycznych to jedna z podstawowych, a zarazem najważniejszych umiejętności, jaką powinien posiadać każdy majsterkowicz. Prawidłowo wykonane połączenie gwarantuje bezpieczeństwo użytkowania instalacji i jej długotrwałą niezawodność, natomiast błędy mogą prowadzić do poważnych zagrożeń, takich jak pożar czy porażenie prądem. Ten praktyczny poradnik krok po kroku wyjaśni Ci, jak bezpiecznie i prawidłowo połączyć przewody, abyś mógł z pewnością i spokojem realizować swoje projekty.

Niezbędnik elektryka-amatora: Jakie narzędzia i materiały musisz przygotować?

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Odpowiednie wyposażenie to podstawa bezpiecznej i efektywnej pracy.

• Próbnik napięcia lub multimetr: Absolutnie kluczowy do sprawdzenia, czy w obwodzie nie ma napięcia. Nigdy nie ufaj tylko wyłączeniu bezpiecznika zawsze sprawdź!
• Ściągacz izolacji: Niezbędny do precyzyjnego i bezpiecznego usunięcia izolacji z przewodów, bez uszkadzania żył.
• Szczypce boczne (tzw. cążki): Przydatne do cięcia kabli i ewentualnego przycinania żył.
• Wkrętak (do kostek śrubowych): Jeśli planujesz używać kostek śrubowych, potrzebny będzie odpowiedni wkrętak, najlepiej z izolowaną rękojeścią.

Pamiętaj: Wszystkie narzędzia, których używasz do prac elektrycznych, powinny posiadać izolowane rękojeści. To dodatkowa warstwa ochrony, która może uratować życie.

Jeśli chodzi o materiały łączeniowe, najczęściej stosuje się dwa rodzaje: kostki śrubowe (listwy zaciskowe) oraz szybkozłączki (np. popularne WAGO). Obie metody mają swoje zalety i zastosowania, o których opowiem szerzej w kolejnych sekcjach.

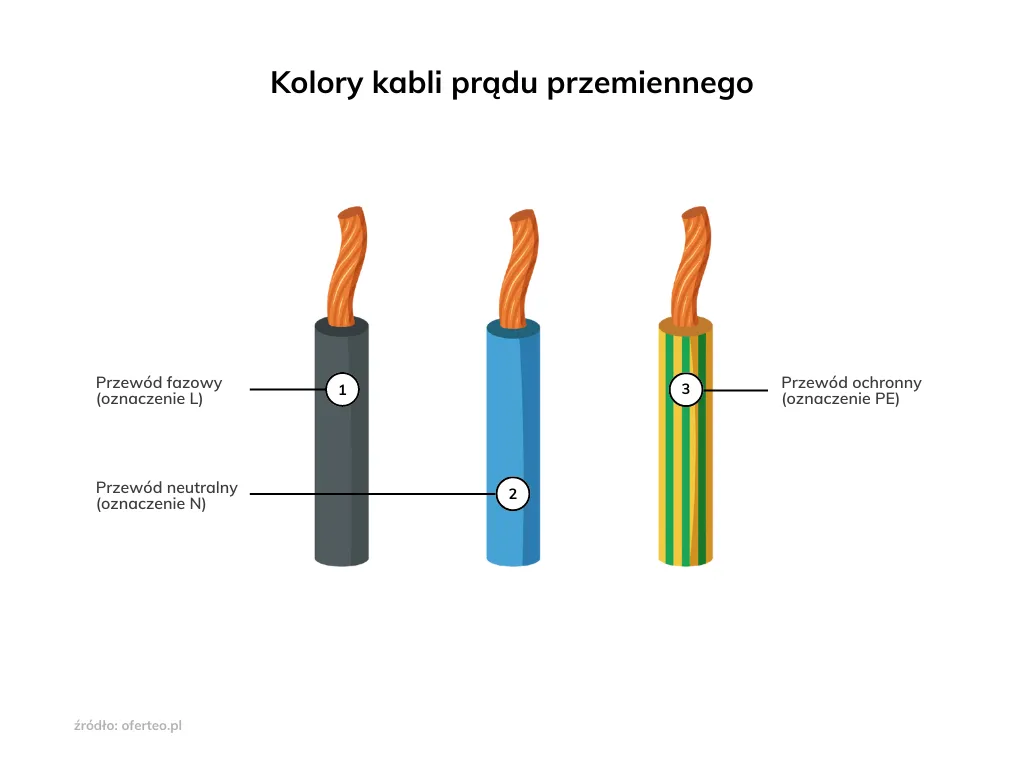

Klucz do sukcesu: Jak czytać kolory kabli w polskiej instalacji?

Zrozumienie kolorów przewodów elektrycznych to podstawa bezpieczeństwa i prawidłowego wykonania każdej instalacji. W Polsce obowiązują normy (PN-HD 308 S2: 2007), które precyzyjnie określają znaczenie poszczególnych barw.

Przewód ochronny (PE): Zawsze oznaczony kolorem żółto-zielonym. Jego główną funkcją jest ochrona przed porażeniem prądem. W przypadku awarii, np. przebicia izolacji urządzenia, przewód ochronny odprowadza prąd do ziemi, zapobiegając niebezpiecznemu napięciu na obudowie. Nigdy nie wolno go pomylić z innym przewodem ani wykorzystać do innych celów.

Przewód neutralny (N): Zawsze w kolorze niebieskim. Jest niezbędny do zamknięcia obwodu elektrycznego. W prawidłowo działającej instalacji napięcie na nim powinno wynosić 0V względem ziemi. Mimo to, nie wolno go dotykać bez upewnienia się o braku napięcia, ponieważ w pewnych warunkach może pojawić się na nim napięcie.

Przewody fazowe (L, L1, L2, L3): Najczęściej spotykane kolory to brązowy, czarny lub szary. To właśnie nimi "płynie prąd" o napięciu 230V w instalacjach jednofazowych lub 400V w trójfazowych. Dotknięcie przewodu fazowego bez odpowiedniej ochrony grozi poważnym porażeniem prądem. Zawsze traktuj je z najwyższą ostrożnością.

W przypadku starych instalacji, szczególnie tych sprzed wielu lat, możesz natrafić na nietypowe kolory przewodów, które nie odpowiadają współczesnym normom. W takiej sytuacji zachowaj szczególną ostrożność. Najbezpieczniej jest skonsultować się z doświadczonym elektrykiem lub bardzo ostrożnie sprawdzić każdy przewód próbnikiem napięcia, aby zidentyfikować fazę, neutralny i ochronny, jeśli taki występuje.

"Skręcanie przewodów 'na skrętkę' jest metodą zdecydowanie odradzaną i niezgodną z obowiązującymi normami w Polsce (m. in. PN-HD 60364) dla stałych instalacji, stwarzającą poważne ryzyko pożarowe."

Szybkozłączki (np. WAGO): najprostszy i najszybszy sposób na pewne połączenie

Szybkozłączki, zwłaszcza te marki WAGO, zrewolucjonizowały sposób łączenia kabli w instalacjach domowych. Są one uznawane za jedną z najbezpieczniejszych, najszybszych i najprostszych metod, idealną dla amatorów, ale cenioną również przez profesjonalistów. Ich główną zaletą jest brak konieczności używania śrubokręta (poza ściągaczem izolacji) i pewność połączenia.

Wyróżniamy dwa główne typy szybkozłączek:

• Szybkozłączki z dźwignią (np. WAGO 221, 222): Są to złączki wielokrotnego użytku, które doskonale nadają się do łączenia zarówno przewodów jednodrutowych (drut), jak i wielodrutowych (linka). Dźwignia pozwala na łatwe otwarcie i zamknięcie zacisku, co umożliwia szybkie i bezpieczne wprowadzenie lub wyjęcie przewodu. Ich przezroczysta obudowa pozwala na wizualną kontrolę prawidłowego ułożenia odizolowanego końca przewodu.
• Szybkozłączki wciskowe/sprężynowe (np. WAGO 2273, 773): Przeznaczone są głównie do przewodów jednodrutowych (drut). Wprowadzenie przewodu odbywa się poprzez wciśnięcie go do otworu, gdzie jest on mocno trzymany przez sprężynę. Są to zazwyczaj złączki jednorazowego użytku (choć istnieją modele z możliwością wyjęcia przewodu przez obrót). Są bardzo kompaktowe i również często posiadają przezroczystą obudowę.

Jak łączyć kable za pomocą szybkozłączek z dźwignią (np. WAGO 221)?

1. Wyłącz zasilanie i sprawdź brak napięcia: To absolutna podstawa każdej pracy elektrycznej.
2. Zdejmij izolację: Użyj ściągacza izolacji, aby zdjąć ją na długość wskazaną na obudowie szybkozłączki (zazwyczaj 9-11 mm). Upewnij się, że nie uszkodziłeś żyły.
3. Otwórz dźwignię: Podnieś pomarańczową dźwignię złączki do góry, aż do oporu.
4. Wprowadź przewód: Wsuń odizolowany koniec przewodu do otworu złączki, aż do oporu. Przezroczysta obudowa pozwoli Ci sprawdzić, czy przewód jest włożony prawidłowo.
5. Zamknij dźwignię: Opuść dźwignię, dociskając ją do obudowy złączki. Usłyszysz charakterystyczne kliknięcie.
6. Sprawdź połączenie: Delikatnie pociągnij za przewód, aby upewnić się, że jest pewnie zamocowany.

Jak łączyć kable za pomocą szybkozłączek wciskowych/sprężynowych (np. WAGO 2273)?

1. Wyłącz zasilanie i sprawdź brak napięcia: Ponownie, to najważniejszy krok.
2. Zdejmij izolację: Zdejmij izolację na długość wskazaną na złączce (zazwyczaj 11 mm).
3. Wprowadź przewód: Wciśnij odizolowany koniec przewodu jednodrutowego do otworu złączki, aż do oporu. Poczujesz lekki opór sprężyny.
4. Sprawdź połączenie: Przezroczysta obudowa pozwala na wizualną kontrolę, czy przewód jest prawidłowo osadzony. Delikatne pociągnięcie za przewód potwierdzi pewność połączenia.

Metoda nr 1: Łączenie kabli przy pomocy kostki śrubowej (krok po kroku)

Kostki śrubowe, znane również jako listwy zaciskowe, to tradycyjna i wciąż popularna metoda łączenia kabli. Są tanie i łatwo dostępne, choć ich montaż jest nieco bardziej czasochłonny niż w przypadku szybkozłączek. Kluczem do bezpiecznego połączenia jest tutaj odpowiednie przygotowanie przewodów i solidne dokręcenie śrub.

1. Wyłącz zasilanie i sprawdź brak napięcia: Zawsze zaczynaj od tego kroku. Użyj próbnika napięcia, aby upewnić się, że w obwodzie nie ma prądu.
2. Przygotuj przewody: Użyj ściągacza izolacji, aby zdjąć izolację z końcówek przewodów na długość około 10-15 mm. Bardzo ważne jest, aby nie uszkodzić miedzianych żył podczas zdejmowania izolacji. Jeśli przewód jest typu linka, możesz delikatnie skręcić żyły, aby zapobiec ich rozdwajaniu się.
3. Umieść żyły w zaciskach: Odkręć śruby w kostce śrubowej na tyle, aby móc swobodnie wsunąć odizolowane końcówki przewodów. Wsuń przewody do otworów tak, aby żaden miedziany drut nie wystawał poza zacisk, ale jednocześnie cała odizolowana część była wewnątrz.
4. Dokręć śruby: Za pomocą odpowiedniego wkrętaka solidnie dokręć śruby. Pamiętaj, aby dokręcać je z wyczuciem na tyle mocno, by przewód był pewnie zamocowany i nie mógł się wysunąć, ale nie na tyle, by uszkodzić żyłę. Zbyt mocne dokręcenie może spowodować przecięcie lub odkształcenie przewodu, co osłabi połączenie.
5. Sprawdź poprawność połączenia: Delikatnie pociągnij za każdy przewód, aby upewnić się, że jest on pewnie zamocowany i nie wysuwa się z zacisku. Sprawdź również, czy nie ma wystających drutów, które mogłyby spowodować zwarcie.

Metoda nr 3 (dla zaawansowanych): Lutowanie kiedy warto się na nie zdecydować?

Lutowanie to metoda zapewniająca bardzo trwałe i pewne połączenie o niskiej rezystancji elektrycznej. Jest to technika polegająca na połączeniu dwóch metali (w tym przypadku miedzianych żył przewodów) za pomocą spoiwa (cyny) o niższej temperaturze topnienia. Wymaga jednak większej wprawy, precyzji oraz specjalistycznych narzędzi, takich jak lutownica, cyna lutownicza z topnikiem (lub osobny topnik) oraz ewentualnie odsysacz do cyny.

W typowych instalacjach domowych, zwłaszcza w puszkach instalacyjnych, lutowanie jest stosowane rzadziej niż szybkozłączki czy kostki śrubowe. Wynika to z faktu, że jest bardziej czasochłonne i wymaga umiejętności. Najczęściej spotkamy je w elektronice, przy naprawach sprzętu RTV/AGD, czy w miejscach, gdzie wymagana jest absolutna niezawodność połączenia i odporność na wibracje. Jeśli zdecydujesz się na lutowanie, pamiętaj o konieczności starannego zaizolowania połączenia po jego wykonaniu, najlepiej za pomocą koszulki termokurczliwej, która zapewni trwałą i estetyczną izolację.

Porównanie metod: Który sposób łączenia kabli jest najlepszy dla Ciebie?

Wybór odpowiedniej metody łączenia kabli zależy od Twojego doświadczenia, dostępnych narzędzi oraz specyfiki instalacji. Poniższa tabela pomoże Ci podjąć świadomą decyzję.

Metoda	Szybkość/Wygoda	Niezawodność/Trwałość	Koszty	Poziom trudności
Szybkozłączki (np. WAGO)	Bardzo szybkie i wygodne	Wysoka, pewne połączenie sprężynowe	Średnie (nieco droższe niż kostki)	Bardzo niski (dla amatora)
Kostki śrubowe	Średnia (wymaga dokręcania śrub)	Dobra, ale wymaga regularnego sprawdzania dokręcenia	Niskie (najtańsze)	Niski (dla amatora)
Lutowanie	Niska (czasochłonne, wymaga izolacji)	Bardzo wysoka, bardzo niska rezystancja	Średnie (lutownica, cyna)	Wysoki (dla zaawansowanych)

Dla początkujących majsterkowiczów i do większości zastosowań domowych zdecydowanie rekomenduję szybkozłączki (np. WAGO). Są najłatwiejsze w użyciu, zapewniają pewne połączenie i minimalizują ryzyko błędów. Kostki śrubowe są dobrą, ekonomiczną alternatywą, ale wymagają większej uwagi przy dokręcaniu. Lutowanie to opcja dla osób z doświadczeniem, które potrzebują absolutnie najtrwalszego połączenia.

Najczęstsze błędy przy łączeniu kabli i jak ich unikać

Nawet doświadczonym zdarzają się pomyłki, ale w elektryce błędy mogą mieć poważne konsekwencje. Oto najczęstsze z nich i wskazówki, jak ich unikać.

Praca pod napięciem

To najgroźniejszy błąd, który może skończyć się porażeniem prądem, a nawet śmiercią. Nigdy, przenigdy nie pracuj przy instalacji elektrycznej, która jest pod napięciem. Jak unikać: Zawsze wyłączaj odpowiedni bezpiecznik w rozdzielnicy i zawsze sprawdzaj brak napięcia za pomocą próbnika lub multimetru przed dotknięciem jakiegokolwiek przewodu. Potwierdź brak napięcia na każdym przewodzie, z którym będziesz pracować.

Niewłaściwy dobór złączki do przekroju lub typu kabla

Użycie zbyt małej złączki do grubego przewodu lub zbyt dużej do cienkiego może prowadzić do słabego kontaktu, luzowania się połączenia, a w konsekwencji do przegrzewania się, iskrzenia, a nawet pożaru. Podobnie, użycie złączki przeznaczonej tylko do drutu z przewodem typu linka może skutkować niestabilnym połączeniem. Jak unikać: Zawsze sprawdzaj zakres przekrojów przewodów, dla których przeznaczona jest dana złączka (informacja ta jest zazwyczaj nadrukowana na obudowie). Upewnij się, że złączka jest odpowiednia zarówno dla przekroju, jak i typu przewodu (drut/linka).

Łączenie "na skrętkę"

Mimo że jest to szybka i pozornie prosta metoda, skręcanie przewodów "na skrętkę" jest niedopuszczalne w stałych instalacjach elektrycznych. Takie połączenia są nietrwałe, podatne na korozję, luzowanie się i przegrzewanie. Jak unikać: Nigdy nie łącz przewodów "na skrętkę" w instalacjach, które mają służyć przez lata. Zawsze używaj atestowanych złączek: szybkozłączek, kostek śrubowych lub lutowania.

Przeczytaj również: Kolor przewodu neutralnego (N): Niebieski? Co musisz wiedzieć?

Pozostawianie połączeń poza puszką instalacyjną

Wszelkie połączenia i rozgałęzienia przewodów muszą być wykonane w specjalnie do tego przeznaczonych puszkach instalacyjnych. Pozostawienie ich poza puszką jest niebezpieczne (ryzyko dotknięcia, uszkodzenia), nieestetyczne i niezgodne z przepisami. Jak unikać: Planuj instalację tak, aby wszystkie połączenia kabli znajdowały się wewnątrz puszek instalacyjnych (podtynkowych lub natynkowych). Po zakończeniu pracy zawsze zamykaj puszki odpowiednimi pokrywami.

Podsumowanie: Złączone! Jak upewnić się, że Twoja praca jest bezpieczna i trwała?

Prawidłowe łączenie kabli elektrycznych to umiejętność, która wymaga precyzji, cierpliwości i przede wszystkim szacunku dla prądu. Pamiętaj, że kluczowe zasady to zawsze wyłączone zasilanie, sprawdzenie braku napięcia, prawidłowe rozpoznanie kolorów przewodów i użycie odpowiednich, atestowanych materiałów łączeniowych. Niezależnie od wybranej metody, zawsze upewnij się, że połączenie jest solidne i bezpieczne.

Po wykonaniu połączeń:

• Ułóż kable w puszce: Starannie i estetycznie ułóż przewody w puszce instalacyjnej, tak aby nie były ściśnięte i nie obciążały złączek.
• Zamknij puszkę: Załóż pokrywę puszki instalacyjnej, aby zabezpieczyć połączenia przed kurzem, wilgocią i przypadkowym dotknięciem.
• Włącz zasilanie: Dopiero po upewnieniu się, że wszystko jest prawidłowo zabezpieczone, możesz włączyć bezpiecznik i sprawdzić działanie obwodu.

Jeśli podczas pracy poczujesz się niepewnie, natrafisz na stare, niezidentyfikowane przewody, lub jeśli po włączeniu zasilania zauważysz jakiekolwiek niepokojące objawy (iskrzenie, przegrzewanie się, zapach spalenizny, brak działania obwodu), natychmiast wyłącz zasilanie i wezwij profesjonalnego elektryka. Nie ryzykuj bezpieczeństwo jest najważniejsze!
