Zarabianie RJ45: Kompletny poradnik krok po kroku. Zrób to sam!

W dzisiejszych czasach stabilne i szybkie połączenie internetowe to podstawa, zarówno w domu, jak i w biurze. Niestety, gotowe kable sieciowe często nie pasują do naszych potrzeb są za długie, za krótkie, albo po prostu ulegają awarii w najmniej odpowiednim momencie. Ten kompletny poradnik DIY pokaże Ci, jak samodzielnie zarobić wtyczkę RJ45 na kablu internetowym, zwanym potocznie skrętką. Dzięki tej umiejętności zyskasz niezależność, zaoszczędzisz pieniądze i stworzysz idealnie dopasowane połączenia sieciowe.

Samodzielne zarabianie kabla internetowego: dlaczego warto?

Kiedy ta umiejętność ratuje sytuację: od awarii po idealnie dopasowany kabel

Wyobraź sobie sytuację: nagła awaria internetu, a Ty nie masz pod ręką odpowiedniego kabla. Albo potrzebujesz poprowadzić kabel przez ścianę, ale gotowe wtyczki są za duże. Właśnie w takich momentach umiejętność samodzielnego zarobienia kabla staje się bezcenna. Możesz szybko stworzyć kabel o dowolnej długości, naprawić uszkodzone połączenie, a nawet estetycznie ukryć okablowanie, zarabiając wtyczki dopiero po przeciągnięciu kabla przez ciasne przestrzenie. To daje niesamowitą elastyczność.

Przewaga nad gotowym kablem: długość na wymiar i oszczędność

Kupując gotowe kable, często jesteśmy skazani na standardowe długości, które rzadko kiedy idealnie pasują. Efekt? Plątanina kabli, nieestetyczne pętle i niepotrzebny bałagan. Samodzielne zarabianie pozwala na stworzenie kabla idealnie dopasowanego do Twoich potrzeb ani centymetra za dużo, ani za mało. To nie tylko poprawia estetykę instalacji, ale także może przynieść oszczędności, zwłaszcza przy dłuższych odcinkach kabla, gdzie płacimy tylko za materiał, a nie za robociznę.

Przygotowanie do pracy: narzędzia i materiały

Zanim zabierzemy się do właściwej pracy, musimy upewnić się, że mamy pod ręką wszystkie niezbędne narzędzia i materiały. Odpowiednie przygotowanie to klucz do sukcesu i uniknięcia frustracji. Nie ma nic gorszego niż przerywanie pracy w połowie, bo czegoś brakuje.

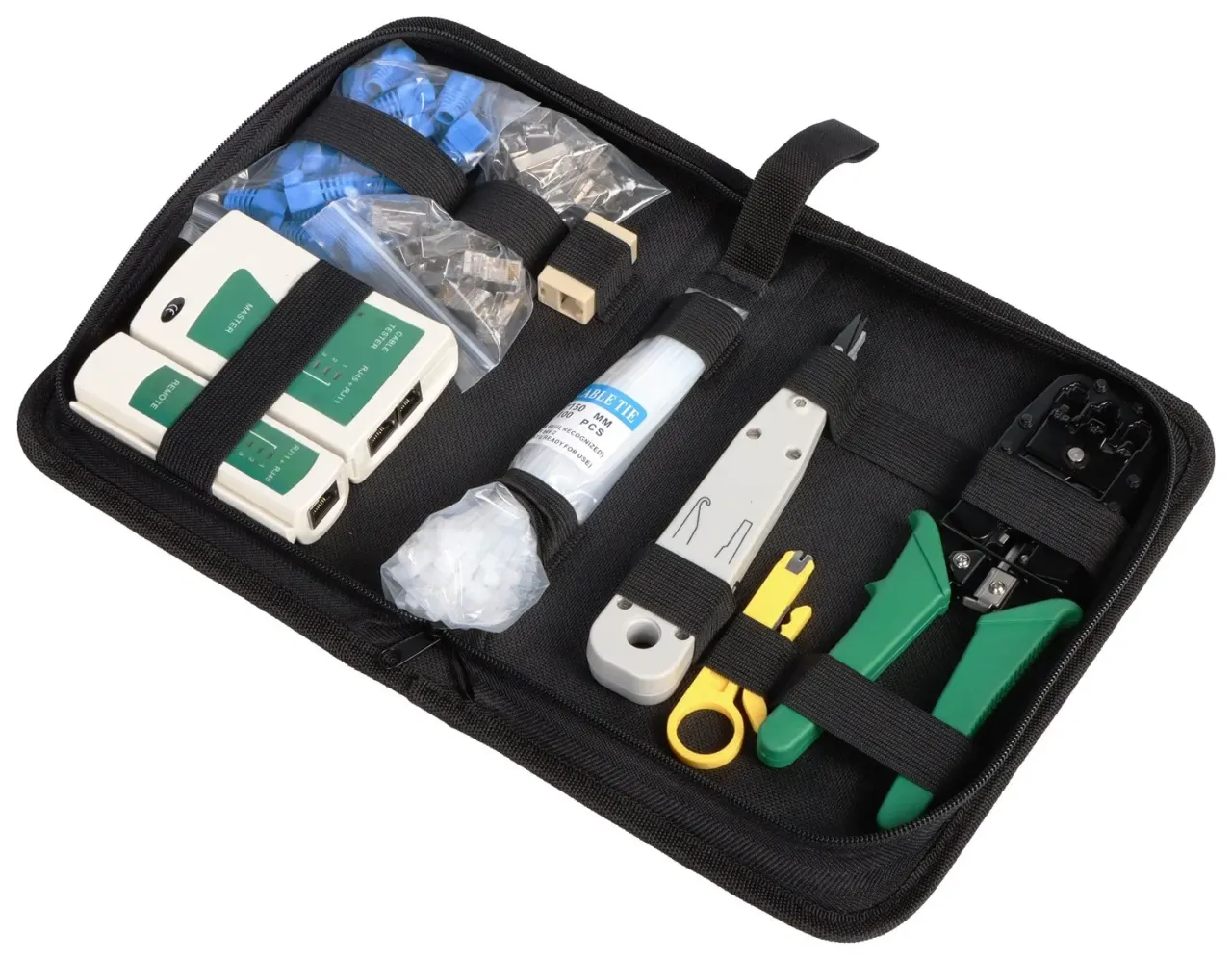

Twoja Święta Trójca: zaciskarka, ściągacz izolacji i tester

• Zaciskarka do wtyków RJ45: To absolutny fundament. Bez niej nie ma mowy o prawidłowym zarobieniu kabla. Jej zadaniem jest precyzyjne wciśnięcie metalowych styków wtyczki w żyły kabla, zapewniając trwałe i stabilne połączenie. Wybieraj modele z wygodnym uchwytem i solidną konstrukcją, aby praca była komfortowa i efektywna.
• Ściągacz izolacji (stripper): Niezwykle przydatne narzędzie, często zintegrowane z zaciskarką. Umożliwia precyzyjne nacięcie i usunięcie zewnętrznej izolacji kabla bez ryzyka uszkodzenia delikatnych żył wewnętrznych. To kluczowe, bo uszkodzona izolacja żył może prowadzić do zwarć i niestabilnego połączenia.
• Tester kabli sieciowych: Moim zdaniem to narzędzie jest absolutnie niezbędne, zwłaszcza dla początkujących. Dzięki niemu możesz natychmiast zweryfikować, czy każda z 8 żył ma prawidłowe połączenie na obu końcach kabla. Tester składa się z dwóch części i sygnalizuje diodami, czy wszystkie połączenia są poprawne. To najpewniejszy sposób na sprawdzenie poprawności wykonania i uniknięcie późniejszych problemów.

Jak wybrać właściwy kabel? Krótki przewodnik po kategoriach (Cat. 5e, Cat. 6, Cat. 6a)

Wybór odpowiedniego kabla to podstawa. Obecnie w domowych i małych biurowych instalacjach najczęściej spotykamy kable kategorii Cat. 6, które świetnie radzą sobie z prędkościami do 1 Gbps na długości do 100 metrów. Coraz popularniejsze stają się również kable Cat. 6a, które wspierają prędkości do 10 Gbps na podobnych dystansach. Kategoria Cat. 5e jest już uważana za przestarzałą dla nowych instalacji, choć wciąż działa w wielu starszych sieciach. Kable Cat. 7 i Cat. 8 to domena profesjonalnych, wymagających środowisk, takich jak serwerownie. Pamiętaj, aby zawsze dobierać wtyczki RJ45 odpowiednie dla kategorii kabla, aby zapewnić optymalną wydajność.

Klucz do sukcesu dobór odpowiednich wtyczek RJ45

Prawidłowy dobór wtyczek RJ45 jest równie ważny co sam kabel. Wtyczki muszą być dopasowane do kategorii kabla (np. do kabla Cat. 6a używamy wtyczek Cat. 6a lub wyższych). Różnią się one konstrukcją wewnętrzną, która ma wpływ na parametry transmisji. Zwróć uwagę, aby nie pomylić wtyczek RJ45 z wtyczkami RJ11, które są węższe i służą do telefonów stacjonarnych to częsty błąd początkujących!

Standardy T568A i T568B: wybór schematu kolorów

Zanim zaczniesz układać żyły, musisz poznać standardy. To one decydują o tym, czy Twój kabel będzie działał poprawnie. Niewłaściwa kolejność to najczęstsza przyczyna problemów z nowo zarobionym kablem.

Standard T568B Twój uniwersalny wybór w Polsce

W Polsce dominującym standardem przy zarabianiu kabli sieciowych jest T568B. Jest on powszechnie stosowany w większości instalacji domowych i biurowych do tworzenia kabli prostych (patchcordów). Jeśli nie masz innych wytycznych, zawsze używaj tego standardu. Pamiętaj, że ta sama kolejność musi być zachowana na obu końcach kabla prostego. Oto prawidłowa kolejność żył, patrząc na wtyczkę od przodu (styki do góry, zatrzask do dołu), od lewej do prawej:

1. Biało-pomarańczowy
2. Pomarańczowy
3. Biało-zielony
4. Niebieski
5. Biało-niebieski
6. Zielony
7. Biało-brązowy
8. Brązowy

Kiedy (i czy w ogóle) potrzebujesz jeszcze standardu T568A?

Standard T568A jest rzadziej używany, głównie w niektórych regionach Ameryki Północnej. Jego kolejność żył różni się od T568B zamianą par pomarańczowej i zielonej. W praktyce, w Polsce rzadko kiedy będziesz go potrzebować. Kluczowe jest jednak, aby zachować spójność: jeśli już zdecydujesz się na T568A, użyj go na obu końcach kabla prostego. Nigdy nie mieszaj standardów na jednym kablu prostym!

Kabel prosty czy krosowany? Rozwiewamy wątpliwości ery nowoczesnych routerów

Kiedyś rozróżnienie na kable proste i krosowane było kluczowe. Kable proste łączyły urządzenia różnych typów (np. komputer z routerem), a krosowane urządzenia tego samego typu (np. komputer z komputerem). Dziś to rozróżnienie jest już w dużej mierze historyczne. Współczesne urządzenia sieciowe (routery, switche, karty sieciowe w komputerach) posiadają funkcję Auto MDI-MDIX, która automatycznie wykrywa typ podłączonego kabla i dostosowuje połączenie. W rezultacie kable krosowane (zakończone z jednej strony w standardzie T568A, a z drugiej w T568B) stały się praktycznie niepotrzebne w zastosowaniach domowych i biurowych. W 99% przypadków należy zarabiać kabel prosty, czyli oba końce według tego samego standardu najlepiej T568B.

Zarabianie kabla RJ45: przewodnik krok po kroku

Teraz przechodzimy do sedna, czyli praktycznego zarabiania kabla. Pamiętaj, że precyzja i cierpliwość to Twoi najlepsi sprzymierzeńcy. Każdy krok jest ważny i ma wpływ na końcową jakość połączenia.

Krok 1: Precyzyjne zdjęcie zewnętrznej izolacji jak nie uszkodzić żył?

1. Weź kabel i ściągacz izolacji. Jeśli masz zaciskarkę z wbudowanym ściągaczem, użyj go.
2. Umieść kabel w otworze ściągacza na odpowiednią głębokość zazwyczaj wystarczy około 2-2,5 cm. To pozwoli na swobodne ułożenie żył, ale nie narazi ich na uszkodzenia po zaciśnięciu wtyczki.
3. Delikatnie obróć ściągacz wokół kabla, aby naciąć zewnętrzną izolację. Nie naciskaj zbyt mocno, aby nie uszkodzić wewnętrznych żył!
4. Zdejmij naciętą izolację. Sprawdź, czy żadna z kolorowych żył nie została nacięta ani uszkodzona. Jeśli tak, odetnij uszkodzony fragment i zacznij od nowa.

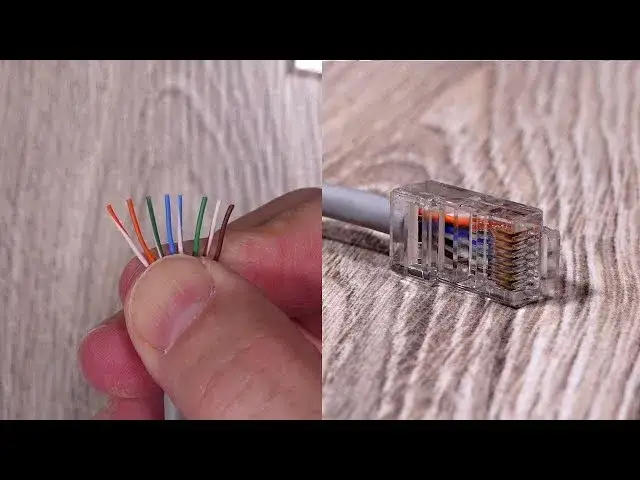

Krok 2: Rozplątywanie i sortowanie żył według schematu T568B

1. Po zdjęciu izolacji zobaczysz cztery skręcone ze sobą pary żył. Ostrożnie rozplącz je.
2. Wyprostuj każdą żyłę, starając się, aby były jak najbardziej proste i równoległe. To ułatwi ich ułożenie i wsunięcie do wtyczki.
3. Ułóż żyły w odpowiedniej kolejności, zgodnie ze standardem T568B: biało-pomarańczowy, pomarańczowy, biało-zielony, niebieski, biało-niebieski, zielony, biało-brązowy, brązowy. Upewnij się, że kolory są dokładnie takie, jak w schemacie.

Krok 3: Perfekcyjne wyrównanie i docięcie najważniejszy moment operacji

1. Gdy żyły są już ułożone w prawidłowej kolejności i wyprostowane, przytrzymaj je mocno razem.
2. Użyj nożyka w zaciskarce (lub ostrego nożyka technicznego), aby dociąć wszystkie osiem żył na idealnie równą długość. To absolutnie kluczowe!
3. Długość dociętego fragmentu powinna wynosić około 1,2-1,5 cm od miejsca, w którym kończy się zewnętrzny płaszcz kabla. Żyły muszą być na tyle krótkie, aby płaszcz kabla wszedł do wtyczki, ale na tyle długie, aby każda żyła dotknęła swojego pinu.
4. Sprawdź, czy wszystkie żyły są idealnie proste i równe. Jeśli nie, docięcie należy powtórzyć.

Krok 4: Prawidłowe wsunięcie żył do wtyczki RJ45 (na co zwrócić uwagę? )

1. Trzymając żyły w prawidłowej kolejności i mocno razem, ostrożnie wsuń je do wtyczki RJ45.
2. Upewnij się, że każda żyła trafia do swojego odpowiedniego kanału i dociera do samego końca wtyczki, dotykając metalowego pinu. Możesz to sprawdzić, patrząc na wtyczkę od przodu wszystkie żyły powinny być widoczne na końcu.
3. Zwróć uwagę, aby zewnętrzny płaszcz kabla wszedł do wtyczki na około 0,5 cm. To zapewni stabilność połączenia i odciąży żyły, chroniąc je przed wyrwaniem. Jeśli płaszcz nie wchodzi, oznacza to, że żyły są za długie musisz je dociąć ponownie.
4. Sprawdź jeszcze raz kolejność kolorów, zanim przejdziesz do zaciskania. To ostatni moment na korektę!

Krok 5: Zaciskanie wtyczki pewny ruch gwarancją dobrego połączenia

1. Włóż wtyczkę z włożonymi żyłami do odpowiedniego gniazda w zaciskarce (dla wtyczek RJ45).
2. Upewnij się, że wtyczka jest prawidłowo osadzona i stabilna.
3. Zaciśnij zaciskarkę pewnym, zdecydowanym ruchem, aż usłyszysz charakterystyczne kliknięcie lub poczujesz opór. Musisz użyć wystarczającej siły, aby wszystkie metalowe styki wtyczki przebiły izolację żył i nawiązały z nimi kontakt.
4. Wyjmij wtyczkę z zaciskarki. Sprawdź wizualnie, czy wszystkie styki są równo wciśnięte, a płaszcz kabla jest mocno trzymany przez zatrzask wtyczki.

Testowanie kabla: czy wszystko działa poprawnie?

Zarabianie kabla to jedno, ale upewnienie się, że działa poprawnie, to drugie. Testowanie jest kluczowe, aby uniknąć frustracji i straty czasu na szukanie problemów w sieci, które wynikają ze źle wykonanego kabla.

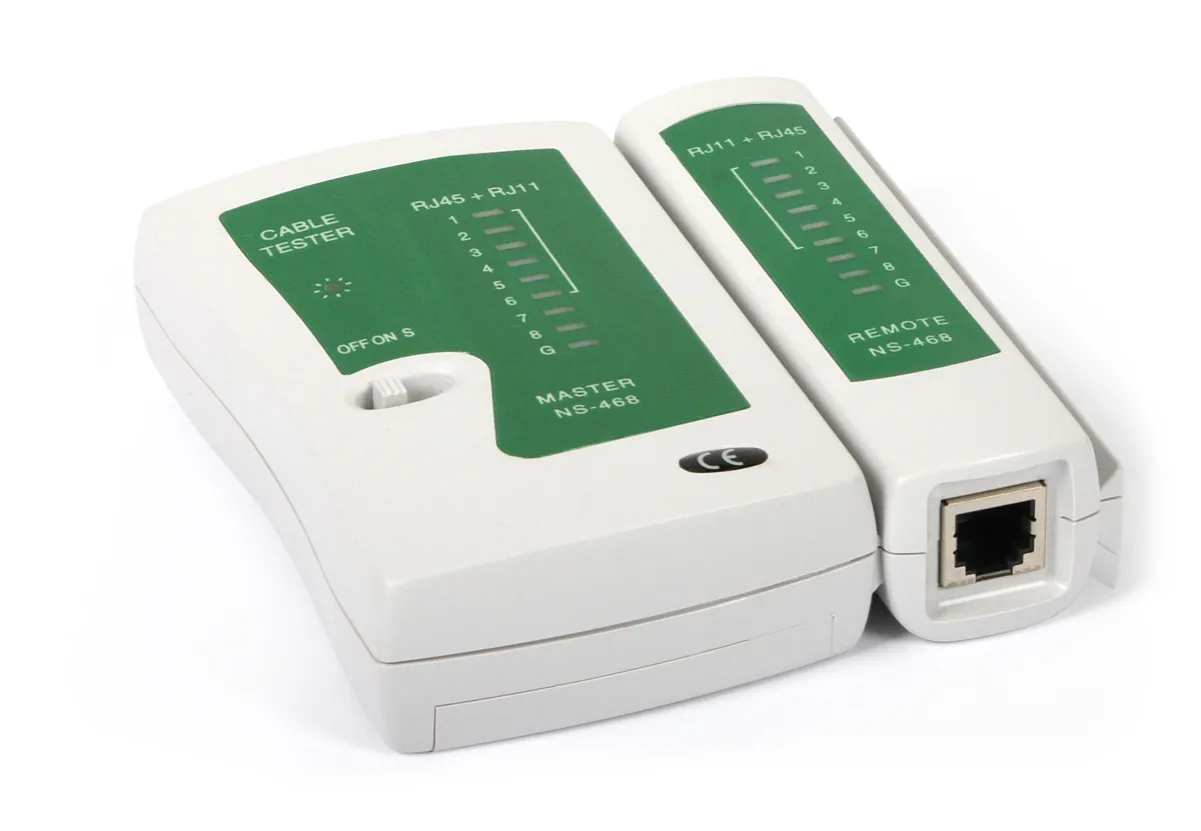

Testowanie za pomocą testera kabli sieciowych interpretacja sygnałów świetlnych

Jak już wspominałem, tester kabli sieciowych to Twój najlepszy przyjaciel. Podłącz jeden koniec zarobionego kabla do głównej jednostki testera, a drugi do jednostki zdalnej. Włącz tester. Urządzenie zacznie wysyłać sygnały przez każdą z 8 żył, a diody LED będą się zapalać w określonej kolejności. Jeśli wszystkie 8 diod zapala się po kolei, w tej samej sekwencji na obu jednostkach testera (np. 1-2-3-4-5-6-7-8), oznacza to, że kabel został zarobiony prawidłowo i wszystkie żyły mają ciągłość. Jeśli któraś dioda się nie zaświeci, zaświeci w złej kolejności lub jednocześnie z inną masz problem, który trzeba naprawić.

Co zrobić, jeśli nie masz testera? Domowe sposoby na weryfikację połączenia

Jeśli nie masz testera, możesz spróbować "domowych" metod, ale pamiętaj, że są one mniej wiarygodne i nie dają pełnej pewności co do jakości połączenia. Najprostszym sposobem jest podłączenie kabla do routera i komputera. Jeśli połączenie internetowe działa, a karta sieciowa w komputerze sygnalizuje aktywność (np. migające diody na gnieździe Ethernet), to jest duża szansa, że kabel działa. Możesz również sprawdzić status połączenia w ustawieniach sieciowych systemu operacyjnego powinien pokazać "Połączono" i prędkość połączenia. Jeśli jednak pojawiają się problemy z prędkością, niestabilnością lub sporadycznymi rozłączeniami, to znak, że tester jest niezastąpiony.

Przeczytaj również: Kabel do pompy ciepła: Wybierz mądrze! Uniknij kosztownych błędów

Rozwiązywanie problemów: najczęstsze błędy i naprawy

Nawet doświadczonym zdarza się popełniać błędy, a co dopiero początkującym. Nie martw się, jeśli Twój pierwszy kabel nie zadziała od razu. Ważne jest, aby umieć zdiagnozować problem i go naprawić. Z mojego doświadczenia wiem, że większość problemów da się szybko rozwiązać.

Diagnoza problemu: Internet nie działa lub jest niestabilny

Najbardziej oczywistym objawem źle zarobionego kabla jest całkowity brak połączenia internetowego. Komputer może pokazywać "Brak dostępu do Internetu" lub "Kabel sieciowy odłączony", nawet jeśli jest fizycznie podłączony. Inne symptomy to niestabilne połączenie (częste rozłączanie się), niska prędkość transferu danych (znacznie niższa niż oczekiwana) lub sporadyczne błędy w transmisji. Jeśli tester kabli wykazuje nieprawidłowości, to już masz jasny sygnał, że problem leży w kablu.

Lista kontrolna: od złej kolejności kolorów po niedociśniętą wtyczkę

Oto lista najczęstszych błędów, które widziałem i sam popełniałem:

• Nieprawidłowa kolejność żył: To błąd numer jeden. Sprawdź dokładnie, czy żyły są ułożone zgodnie ze standardem T568B na obu końcach.
• Zbyt krótkie lub zbyt długie odizolowanie zewnętrznego płaszcza: Płaszcz powinien wchodzić do wtyczki, aby zapewnić stabilność. Jeśli jest za krótki, żyły mogą się wyginać i łamać. Jeśli jest za długi, wtyczka nie będzie miała odpowiedniego oparcia.
• Niedokładne docięcie żył na równą długość: Jeśli żyły nie są równe, niektóre z nich mogą nie dotrzeć do końca wtyczki i nie nawiązać kontaktu z pinami.
• Zbyt słabe zaciśnięcie wtyczki: Styki wtyczki nie przebiły izolacji żył, co skutkuje brakiem kontaktu. Czasem wystarczy mocniej docisnąć zaciskarkę.
• Uszkodzenie izolacji pojedynczych żył: Podczas ściągania zewnętrznego płaszcza mogło dojść do nacięcia izolacji jednej z żył, co może prowadzić do zwarcia.
• Pomylenie wtyczek RJ45 z telefonicznymi RJ11: Wtyczki RJ11 są węższe i mają mniej pinów. Upewnij się, że używasz właściwej wtyczki.

Jak uratować sytuację? Szybka naprawa bez konieczności cięcia całego kabla

Jeśli tester wykazał problem, najczęściej wystarczy odciąć wadliwy koniec kabla (tylko wtyczkę i kilka centymetrów) i zarobić go ponownie, tym razem zwracając szczególną uwagę na krok, w którym popełniłeś błąd. Rzadko kiedy trzeba wymieniać cały kabel. Jeśli problemem było tylko słabe zaciśnięcie, czasami wystarczy ponownie włożyć wtyczkę do zaciskarki i docisnąć ją mocniej. W przypadku uszkodzenia żył lub złej kolejności, ponowne zarobienie końca jest najlepszym i najszybszym rozwiązaniem. Pamiętaj, że praktyka czyni mistrza im więcej kabli zarobisz, tym sprawniej i pewniej będziesz to robić.
