3 przewody w puszce? Podwójny włącznik krok po kroku

Bezpieczeństwo przede wszystkim: Co musisz wiedzieć przed rozpoczęciem pracy?

Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu, musisz bezwzględnie wyłączyć zasilanie w całej instalacji lub przynajmniej w obwodzie, nad którym pracujesz. Ignorowanie tej zasady to proszenie się o poważne porażenie prądem, które może mieć tragiczne konsekwencje. Zawsze upewnij się, że odpowiednie bezpieczniki są wyłączone, a następnie dwukrotnie sprawdź brak napięcia, zanim przystąpisz do pracy.

Aby bezpiecznie i sprawnie podłączyć włącznik, potrzebujesz kilku podstawowych narzędzi:

• Próbnik napięcia (neonówka): Niezbędny do weryfikacji braku napięcia oraz identyfikacji przewodu fazowego.
• Ściągacz izolacji: Umożliwia precyzyjne usunięcie izolacji z końcówek przewodów, bez uszkodzenia żył.
• Wkrętak (płaski lub krzyżakowy, w zależności od typu zacisków we włączniku): Do dokręcania śrub zaciskowych.

Po wyłączeniu bezpieczników, weź próbnik napięcia (neonówkę) i dotknij nim każdego z przewodów w puszce. Lampka w próbniku nie powinna się świecić. Jeśli lampka zaświeci się przy którymkolwiek przewodzie, oznacza to, że zasilanie nie zostało prawidłowo odłączone. W takiej sytuacji natychmiast przerwij pracę, wróć do skrzynki z bezpiecznikami i upewnij się, że wyłączyłeś właściwy obwód, a następnie ponownie sprawdź wszystkie przewody.

Zrozumieć kable: Co oznaczają kolory przewodów w puszce?

W każdej instalacji elektrycznej mamy do czynienia z kilkoma rodzajami przewodów, z których każdy pełni inną funkcję. Przewód fazowy (L) doprowadza prąd, przewód neutralny (N) odprowadza prąd, zamykając obwód, a przewód ochronny (PE) służy do ochrony przed porażeniem, odprowadzając prąd upływowy w przypadku awarii. Zrozumienie ich ról jest kluczowe dla prawidłowego i bezpiecznego podłączenia.

W Polsce obowiązują standardowe kolory przewodów, które pomagają w ich identyfikacji:

• Brązowy (lub czarny): Przewód fazowy (L), doprowadzający napięcie.
• Niebieski: Przewód neutralny (N).
• Żółto-zielony: Przewód ochronny (PE).

Warto pamiętać, że przewody neutralne (N) i ochronne (PE) zazwyczaj nie są podłączane bezpośrednio do mechanizmu włącznika. Ich rola w puszce pod włącznikiem ogranicza się do połączenia z odpowiednimi przewodami od zasilania i od lampy, najczęściej za pomocą złączek.

Kiedy w puszce pod podwójny włącznik znajdujemy trzy kable, najczęściej oznacza to, że jeden z nich to przewód fazowy zasilający (doprowadzający prąd do włącznika), a dwa pozostałe to przewody fazowe wychodzące, które prowadzą prąd do dwóch oddzielnych punktów świetlnych (lub dwóch sekcji jednej lampy). Czasami zdarza się, że trzeci kabel to przewód neutralny lub ochronny, co wymaga szczególnej uwagi. Zawsze podkreślam, że identyfikacja przewodów za pomocą próbnika jest ważniejsza niż poleganie wyłącznie na kolorach, zwłaszcza w starszych instalacjach, gdzie standardy mogły być inne.

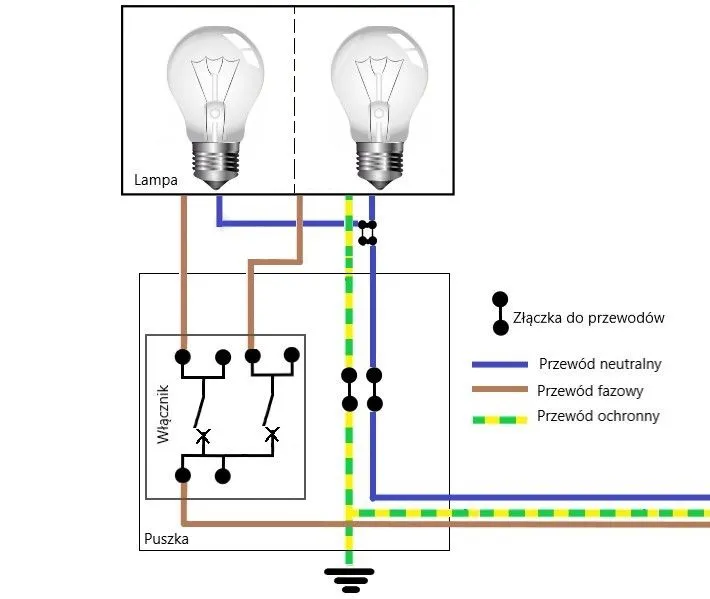

Podłączanie podwójnego włącznika: Szczegółowy schemat i instrukcja

Prawidłowa identyfikacja przewodów to podstawa. Oto jak to zrobić:

1. Upewnij się, że zasilanie jest wyłączone.
2. Ostrożnie rozdziel przewody w puszce, aby nie stykały się ze sobą.
3. Włącz zasilanie (na krótko, tylko do testu!).
4. Dotknij próbnikiem napięcia (neonówką) do każdego z trzech przewodów. Przewód, przy którym zaświeci się lampka próbnika, to przewód fazowy zasilający (L). Zapamiętaj jego kolor lub oznacz go.
5. Natychmiast wyłącz zasilanie po zidentyfikowaniu przewodu fazowego!
6. Ponownie sprawdź próbnikiem brak napięcia na wszystkich przewodach.

Gdy już wiesz, który przewód jest fazą zasilającą, możesz przystąpić do podłączania:

1. Ostrożnie odizoluj końcówkę przewodu fazowego (ok. 10-12 mm), jeśli nie jest jeszcze odizolowana.
2. Zlokalizuj w podwójnym włączniku zacisk wejściowy. Zazwyczaj jest on oznaczony literą L, P lub strzałką wchodzącą. Czasem jest to po prostu pojedynczy zacisk, od którego rozchodzą się dwa inne.
3. Wprowadź odizolowaną końcówkę przewodu fazowego do tego zacisku i mocno dokręć śrubę (w przypadku zacisków śrubowych) lub wciśnij przewód do oporu (w przypadku szybkozłączek). Sprawdź, czy przewód jest stabilnie zamocowany.

Teraz czas na podłączenie przewodów do lamp:

1. Odizoluj końcówki dwóch pozostałych przewodów (przewodów fazowych wychodzących do lamp).
2. Zlokalizuj w włączniku dwa zaciski wyjściowe. Mogą być oznaczone strzałkami wychodzącymi, cyframi 1 i 2, lub literami A i B.
3. Podłącz jeden z przewodów wychodzących do pierwszego zacisku wyjściowego, a drugi przewód do drugiego zacisku wyjściowego. Pamiętaj, aby mocno dokręcić śruby lub pewnie wcisnąć przewody.
4. W tym momencie nie ma znaczenia, który przewód podłączysz do którego zacisku wyjściowego to jedynie określi, który klawisz włącznika będzie sterował którą lampą.

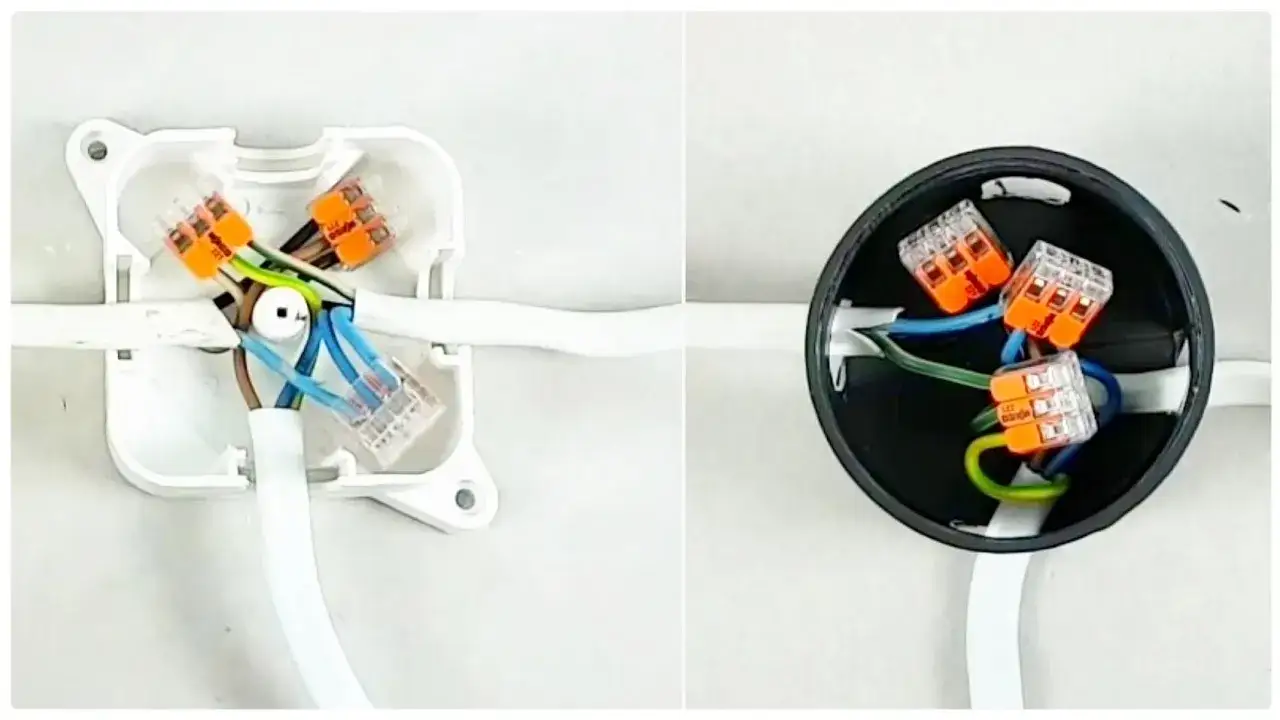

Ważna uwaga: przewody neutralne (niebieskie) i ochronne (żółto-zielone) od zasilania oraz od lamp nie są podłączane do samego włącznika. Ich rolą jest bezpieczne połączenie w puszce. Najlepszym i najbezpieczniejszym sposobem na to jest użycie odpowiednich złączek, na przykład kostek WAGO. Przewody neutralne od zasilania i od każdej z lamp łączymy razem w jednej kostce WAGO, a przewody ochronne w drugiej. Dzięki temu połączenia są pewne, estetyczne i bezpieczne, a włącznik pozostaje wolny od zbędnych przewodów.

Montaż w puszce: Uniknij typowych błędów i zapewnij trwałość

Na rynku dostępne są głównie dwa typy włączników: z zaciskami śrubowymi i sprężynowymi (szybkozłączkami). W przypadku zacisków śrubowych, kluczowe jest prawidłowe odizolowanie końcówki przewodu (ani za krótko, ani za długo) i mocne dokręcenie śruby, aby zapewnić dobry kontakt elektryczny i uniknąć poluzowania. Zbyt luźne połączenie może prowadzić do iskrzenia i przegrzewania. W przypadku zacisków sprężynowych, wystarczy prawidłowo odizolować przewód i wcisnąć go do oporu sprężyna sama zapewni pewny kontakt. Zawsze upewnij się, że izolacja przewodu dochodzi do samego zacisku, a żadne miedziane żyły nie wystają na zewnątrz.

Po podłączeniu przewodów, ważne jest, aby odpowiednio ułożyć je w puszce. To często pomijany, ale istotny krok:

• Delikatnie zegnij przewody w puszce tak, aby mechanizm włącznika mógł swobodnie się zmieścić. Unikaj ostrych zagięć, które mogą uszkodzić izolację.
• Upewnij się, że żadne przewody nie są ściśnięte ani przyciśnięte przez obudowę włącznika, co mogłoby prowadzić do zwarcia lub uszkodzenia.
• Zostaw trochę luzu na przewodach, aby w przyszłości łatwiej było manipulować włącznikiem, gdyby zaszła potrzeba jego demontażu.

Po zamontowaniu włącznika w puszce i przykręceniu ramki oraz klawiszy, nadszedł czas na finalne sprawdzenie. Przywróć zasilanie i przetestuj każdy klawisz. Upewnij się, że każda lampa (lub sekcja lampy) włącza się i wyłącza prawidłowo, niezależnie od drugiej. Sprawdź, czy nie ma żadnych niepokojących dźwięków (np. iskrzenia) ani zapachów. Jeśli wszystko działa, jak należy, możesz uznać instalację za zakończoną.

Przeczytaj również: Jak bezpiecznie przedłużyć kabel elektryczny? Poradnik eksperta

Co, jeśli coś pójdzie nie tak? Rozwiązywanie problemów z włącznikiem

Jeśli po podłączeniu włącznika usłyszysz iskrzenie lub "strzelanie", natychmiast odłącz zasilanie! Najczęstszą przyczyną jest luźne połączenie w zacisku, które prowadzi do powstawania łuku elektrycznego. Może to również sygnalizować zwarcie. Koniecznie sprawdź wszystkie połączenia, upewniając się, że przewody są mocno dokręcone i prawidłowo odizolowane. Nigdy nie ignoruj takich sygnałów mogą prowadzić do przegrzania, uszkodzenia instalacji, a nawet pożaru.

Sytuacja, w której obie żarówki świecą naraz, mimo że włączasz tylko jeden klawisz podwójnego włącznika, zazwyczaj wskazuje na błąd w podłączeniu przewodów wychodzących. Prawdopodobnie oba przewody prowadzące do lamp zostały podłączone do tego samego zacisku wyjściowego włącznika lub zostały ze sobą połączone w puszce. Skoryguj to, upewniając się, że każdy przewód wychodzący (do lampy) jest podłączony do oddzielnego zacisku wyjściowego włącznika.

Choć wymiana włącznika to często prosta czynność, są sytuacje, w których należy bezwzględnie wezwać wykwalifikowanego elektryka:

• Utrzymujące się problemy: Jeśli mimo poprawek problem nadal występuje.
• Dym, zapach spalenizny: To sygnały alarmowe, które wymagają natychmiastowej interwencji specjalisty.
• Niepewność co do wykonania: Jeśli masz jakiekolwiek wątpliwości co do bezpieczeństwa lub prawidłowości instalacji.
• Modyfikacje instalacji: Wszelkie prace wykraczające poza prostą wymianę (np. dodawanie nowych punktów, zmiana obwodów) powinny być wykonywane przez elektryka z uprawnieniami SEP.
• Brak uprawnień: Pamiętaj, że do poważniejszych prac elektrycznych wymagane są odpowiednie uprawnienia, a bezpieczeństwo jest zawsze najważniejsze.
