Fotowoltaika 6 kW: Jaki przekrój kabla DC i AC? Uniknij strat!

Właściwy dobór okablowania w instalacji fotowoltaicznej o mocy 6 kW to nie tylko kwestia zgodności z normami, ale przede wszystkim fundament bezpieczeństwa i gwarancja maksymalnej wydajności przez lata. W tym artykule, jako Olaf Stępień, wyjaśnię Ci, dlaczego każdy milimetr kwadratowy przekroju kabla ma znaczenie i jak uniknąć kosztownych błędów, które mogą obniżyć produkcję energii i skrócić żywotność Twojej inwestycji.

Kable w instalacji 6 kW: fundament bezpieczeństwa i pełnej mocy

Prawidłowy dobór kabli w instalacji fotowoltaicznej o mocy 6 kW jest absolutnie kluczowy dla jej bezpieczeństwa, długoterminowej wydajności i uniknięcia strat energii. Często widzę, jak inwestorzy skupiają się na panelach i falowniku, a okablowanie traktują jako drugorzędny element. To błąd! Pamiętaj, że to właśnie kable są żyłami Twojej instalacji, przewodzącymi cenną energię. Niewłaściwy wybór może prowadzić do nadmiernego nagrzewania się przewodów, ryzyka pożaru, a także do spadków napięcia, które w konsekwencji obniżają realną produkcję prądu. Dla mnie to nie tylko koszt, ale przede wszystkim inwestycja w niezawodność i długowieczność całego systemu.

Strona DC: jaki przekrój kabla wybrać dla paneli i falownika?

Na stronie DC, czyli na odcinku łączącym panele fotowoltaiczne z falownikiem, kluczowe jest zastosowanie odpowiedniego kabla solarnego. Dla typowej instalacji 6 kW najczęściej stosowanym i rekomendowanym przeze mnie przekrojem jest 4 mm². Jest to wybór wystarczający dla standardowych, krótszych odległości, jakie spotykamy w większości domowych instalacji. Jednak, gdy odległość (długość pojedynczego przewodu) między panelami a falownikiem przekracza około 25-30 metrów, bezwzględnie zalecam rozważenie, a wręcz zastosowanie, przekroju 6 mm². Przy bardzo długich trasach, powyżej 40 metrów, warto pomyśleć nawet o 10 mm².

Kabel 4 mm² jest zazwyczaj wystarczający, gdy falownik znajduje się w rozsądnej odległości od paneli, na przykład bezpośrednio pod dachem lub w garażu przylegającym do domu. Jednak w przypadku, gdy falownik jest umieszczony w piwnicy, a panele na dachu wysokiego budynku lub w sporej odległości od niego, odległość staje się kluczowym czynnikiem. Zbyt mały przekrój na dłuższej trasie DC spowoduje znaczący spadek napięcia, co bezpośrednio przełoży się na niższe uzyski energii z Twojej fotowoltaiki. Zawsze powtarzam, że lepiej jest "przewymiarować" kabel niż potem borykać się ze stratami.

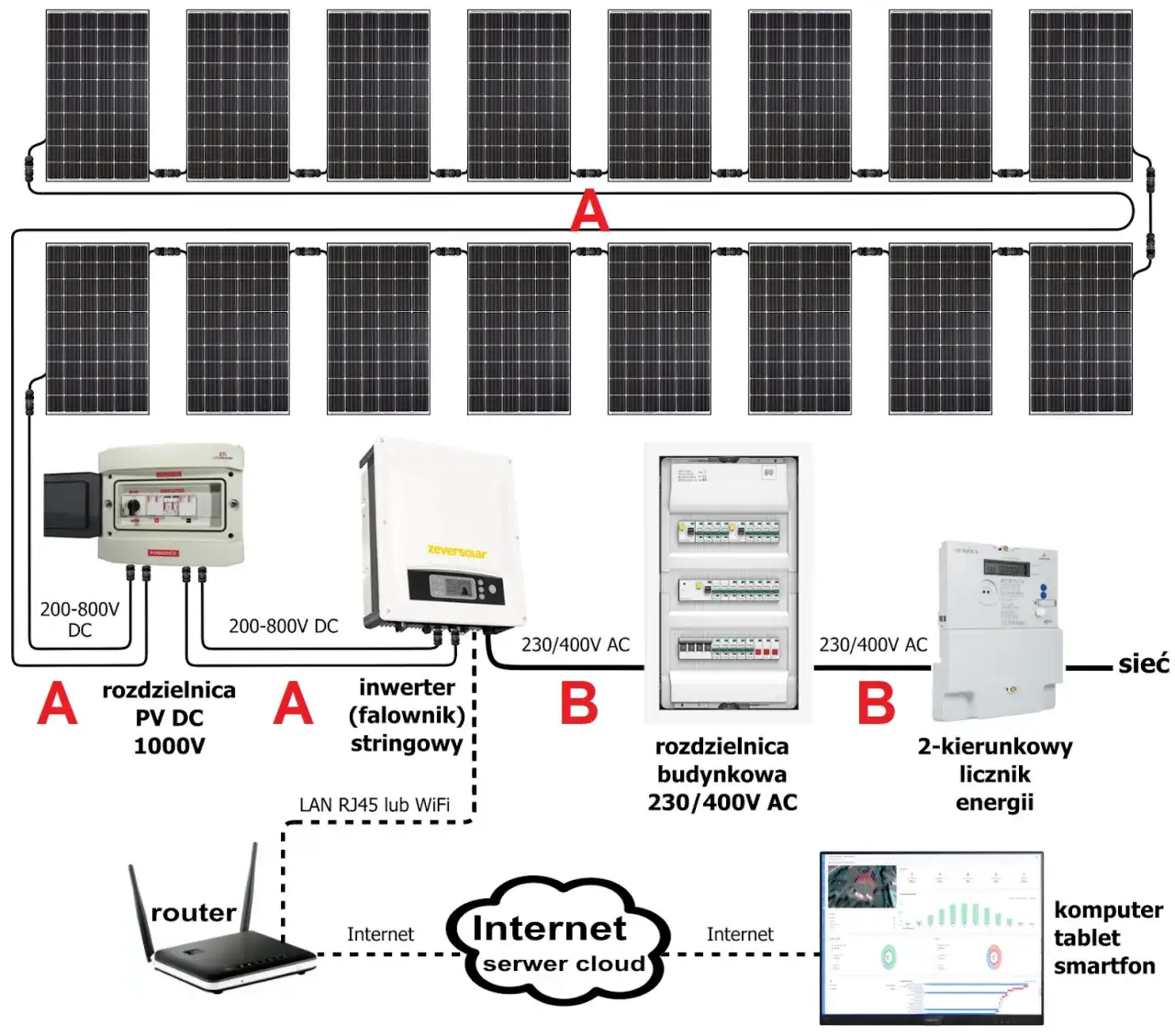

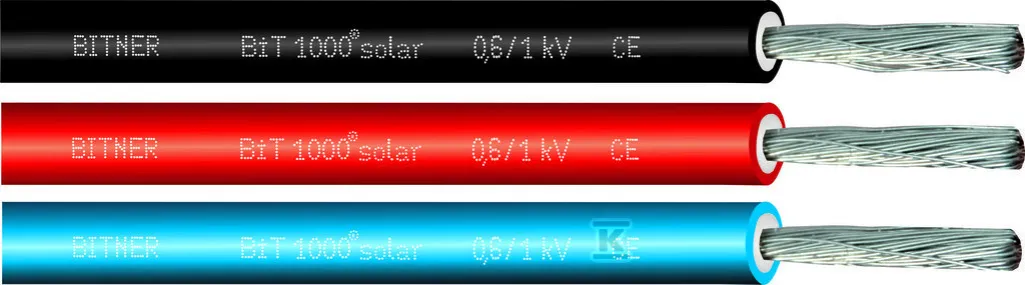

Muszę podkreślić, że po stronie DC konieczne jest stosowanie wyłącznie kabli "solarnych", zgodnych z normą PN-EN 50618. Nie ma tu miejsca na kompromisy i używanie zwykłych przewodów elektrycznych. Kable solarne, takie jak H1Z2Z2-K, charakteryzują się podwójną izolacją, co zapewnia znacznie większe bezpieczeństwo. Są również projektowane tak, aby wytrzymać ekstremalne warunki atmosferyczne intensywne promieniowanie UV, wysokie i niskie temperatury (od -40°C do +90°C), wilgoć i ozon. Ich minimalna żywotność to 25 lat, co idealnie współgra z żywotnością paneli fotowoltaicznych.

Kable solarne, zgodne z normą PN-EN 50618, charakteryzują się podwójną izolacją, odpornością na promieniowanie UV i ekstremalne temperatury (-40°C do +90°C), a ich minimalna żywotność to 25 lat.

Strona AC: rola okablowania w wydajności Twojej fotowoltaiki

Przechodząc na stronę AC, czyli odcinek od falownika do rozdzielnicy głównej lub licznika, standardowym wyborem dla instalacji 6 kW z falownikiem trójfazowym (co jest normą w Polsce) jest przewód 5-żyłowy o przekroju 4 mm² (np. YKY 5x4mm²). Ten przekrój jest zazwyczaj wystarczający dla krótszych i średnich odległości. Jednak, podobnie jak w przypadku DC, odległość ma tu kluczowe znaczenie. Jeśli trasa od falownika do punktu przyłączenia do sieci jest znaczna i przekracza 20-25 metrów, zdecydowanie rekomenduję zastosowanie przewodu o przekroju 5x6 mm² (np. YKY 5x6mm²). To zapewni stabilność i minimalizację strat na tym odcinku.

Zbyt mały przekrój kabla AC to jeden z najczęstszych problemów, z jakimi spotykam się w praktyce. Może on prowadzić do niepożądanego wzrostu napięcia w punkcie przyłączenia falownika. W Polsce, gdzie napięcie w sieci publicznej często bywa na górnej granicy dopuszczalnych norm, każdy dodatkowy wzrost napięcia na kablu może spowodować, że falownik będzie się awaryjnie wyłączał. Dzieje się tak, gdy napięcie przekroczy 253 V, co jest wartością graniczną. Takie wyłączenia przerywają produkcję energii, a w konsekwencji obniżają Twoje oszczędności. To jest właśnie ten "cichy złodziej", który podkrada Ci wyprodukowany prąd.

Co wpływa na wybór przekroju kabla? Techniczne aspekty

Wybór odpowiedniego przekroju kabla opiera się na kilku kluczowych parametrach technicznych. Jednym z najważniejszych jest spadek napięcia. To on jest tym "cichym złodziejem energii", o którym wspomniałem wcześniej. Każdy przewód stawia pewien opór przepływowi prądu, co powoduje utratę części energii w postaci ciepła. Im dłuższy i cieńszy kabel, tym większy opór i większy spadek napięcia. Na odcinku DC dopuszczalny spadek napięcia nie powinien przekraczać 1-1,5%, natomiast w całej instalacji (DC+AC) nie powinien być większy niż 2-3%. Przekroczenie tych wartości oznacza, że Twoja instalacja nie pracuje z pełną mocą.

Drugim istotnym parametrem jest obciążalność prądowa. Określa ona maksymalną wartość prądu, jaka może bezpiecznie przepływać przez przewód, nie powodując jego przegrzewania się i uszkodzenia izolacji. Obciążalność zależy od przekroju kabla, materiału, z którego jest wykonany (miedź lub aluminium), a także od sposobu ułożenia (np. w ziemi, w powietrzu, w rurce) i temperatury otoczenia. Projektując instalację, zawsze muszę brać pod uwagę te czynniki, aby zapewnić, że kable nie będą pracować na granicy swoich możliwości, co mogłoby prowadzić do awarii lub, co gorsza, pożaru.

Unikaj tych błędów przy doborze okablowania do PV 6 kW

W mojej praktyce często spotykam się z kilkoma powtarzającymi się błędami przy doborze okablowania. Ich konsekwencje bywają kosztowne i frustrujące dla właścicieli instalacji:

1. Błąd #1: Stosowanie zwykłego przewodu YDY zamiast certyfikowanego kabla solarnego. To absolutnie niedopuszczalne! Zwykłe przewody nie są odporne na promieniowanie UV, ekstremalne temperatury ani wilgoć, a ich izolacja nie jest podwójna. Ich żywotność w warunkach zewnętrznych jest drastycznie krótsza, co prowadzi do degradacji izolacji, zwarć i poważnego zagrożenia pożarowego. Zawsze podkreślam, że na bezpieczeństwie nie wolno oszczędzać.
2. Błąd #2: Ignorowanie odległości i zasada "jeden przekrój do wszystkiego". Wielu instalatorów z lenistwa lub niewiedzy stosuje ten sam przekrój kabla (np. zawsze 4 mm²) niezależnie od długości trasy. To prosta droga do strat energii wynikających ze zbyt dużego spadku napięcia. W dłuższej perspektywie oznacza to niższe rachunki za prąd, niż mogłyby być, a tym samym obniżenie rentowności całej inwestycji.
3. Błąd #3: Oszczędność na kablu AC i późniejsza walka z rosnącym napięciem. Zbyt cienki kabel po stronie AC, szczególnie przy długich trasach, to niemal pewność problemów z wyłączaniem się falownika. Kiedy falownik przestaje produkować prąd z powodu zbyt wysokiego napięcia, tracisz cenną energię. To frustrujące, gdy Twoja instalacja, mimo pełnego słońca, stoi bezczynnie. Wymiana kabla AC po fakcie jest zawsze znacznie droższa i bardziej kłopotliwa niż prawidłowy dobór na etapie projektu.

Dobór kabli dla 6 kW: Twoja ściągawka i rekomendacje

Podsumowując, dla typowej instalacji domowej o mocy 6 kW, z krótkimi i średnimi odległościami, moja rekomendacja jest następująca:

• Strona DC: kabel solarny 4 mm².
• Strona AC: przewód 5x4 mm².

Pamiętaj jednak, że to są ogólne wytyczne. W przypadku bardzo długich tras kablowych (powyżej 25-30 m dla DC, powyżej 20-25 m dla AC), nietypowych warunków środowiskowych (np. ekstremalnie wysokie temperatury, specyficzne ułożenie kabli) lub jakichkolwiek wątpliwości co do obliczeń, bezwzględnie należy skonsultować się z profesjonalnym projektantem instalacji fotowoltaicznej. Dobry projektant wykona precyzyjne obliczenia spadków napięcia i obciążalności prądowej, zapewniając optymalny i bezpieczny dobór okablowania dla Twojej konkretnej sytuacji.
