Jaki kabel do 63A? Wybierz bezpiecznie: przekrój, typ, normy

Dobór odpowiedniego przewodu elektrycznego to jedna z kluczowych decyzji w każdej instalacji. Kiedy mówimy o zabezpieczeniu 63A, stawka jest jeszcze wyższa. Niewłaściwy wybór może prowadzić nie tylko do problemów z funkcjonowaniem urządzeń, ale przede wszystkim do poważnych zagrożeń bezpieczeństwa, takich jak przegrzewanie się kabli, uszkodzenie izolacji czy nawet pożar. Właśnie dlatego tak istotne jest, aby podejść do tego tematu z należytą starannością i opierać się na sprawdzonych normach oraz doświadczeniu. W tym artykule, jako Olaf Stępień, pragnę dostarczyć Ci precyzyjnych informacji technicznych i praktycznych wskazówek, które pomogą Ci podjąć świadomą decyzję zgodną z obowiązującymi przepisami.

Zrozumienie roli zabezpieczenia 63A w Twojej instalacji

Zabezpieczenie o wartości 63 Amperów to element, który pełni niezwykle ważną funkcję w instalacji elektrycznej. Jego głównym zadaniem jest ochrona obwodów przed przeciążeniem i zwarciami, co zapobiega uszkodzeniom urządzeń oraz, co najważniejsze, minimalizuje ryzyko pożaru. W praktyce, zabezpieczenie 63A jest często stosowane w miejscach, gdzie potrzebna jest duża moc. Spotykamy je przy zasilaniu urządzeń o dużej mocy, takich jak np. piece przemysłowe, duże silniki, czy też rozdzielnice budowlane. Jest to również typowe zabezpieczenie dla gniazd siłowych 63A/5P, a także jako główne linie zasilające (WLZ) w domach jednorodzinnych o zwiększonym zapotrzebowaniu na energię lub w małych obiektach komercyjnych. Zapewnia ono stabilne i bezpieczne dostarczanie prądu do odbiorników o znacznym poborze mocy.

Konsekwencje błędnego wyboru: od spadków napięcia po ryzyko pożaru

Niestety, często spotykam się z sytuacjami, gdzie dobór przekroju kabla jest traktowany po macoszemu. To duży błąd. Niewłaściwy przekrój przewodu dla zabezpieczenia 63A może mieć bardzo poważne konsekwencje. Przede wszystkim, zbyt mały przekrój prowadzi do przegrzewania się przewodów. Wzrost temperatury kabla nie tylko zwiększa straty energii, ale przede wszystkim uszkadza izolację, co może skutkować zwarciami, a w skrajnych przypadkach nawet pożarem. Inną konsekwencją są nadmierne spadki napięcia, które objawiają się nieprawidłową pracą urządzeń mogą one działać mniej wydajnie, a nawet ulegać awariom. Dodatkowo, instalacja wykonana z niewłaściwie dobranymi przewodami jest niezgodna z obowiązującymi przepisami i normami, co może rodzić problemy podczas odbioru instalacji czy w przypadku kontroli. Pamiętajmy, że w elektryce bezpieczeństwo zawsze jest priorytetem.

Norma PN-HD 60364-5-52 jako fundament prawidłowego doboru

Kiedy mówimy o profesjonalnym doborze przewodów w Polsce, nie możemy pominąć normy PN-HD 60364-5-52:2011 "Instalacje elektryczne niskiego napięcia". To właśnie ona stanowi fundament i punkt odniesienia dla każdego elektryka. Norma ta precyzyjnie określa dopuszczalną obciążalność prądową długotrwałą dla różnych typów przewodów. Co to oznacza w praktyce? To, że obciążalność kabla nie zależy tylko od jego przekroju, ale także od wielu innych czynników. Norma uwzględnia materiał żył (miedź czy aluminium), rodzaj izolacji (np. PVC, guma) oraz, co bardzo ważne, sposób ułożenia instalacji. Czy kabel jest w tynku, w rurze, w ziemi, czy może swobodnie w powietrzu? Każdy z tych scenariuszy ma wpływ na zdolność kabla do odprowadzania ciepła, a tym samym na jego maksymalną dopuszczalną obciążalność prądową. Zawsze odwołuję się do tych tabel i współczynników korekcyjnych, bo tylko w ten sposób można zapewnić bezpieczeństwo i zgodność z przepisami.

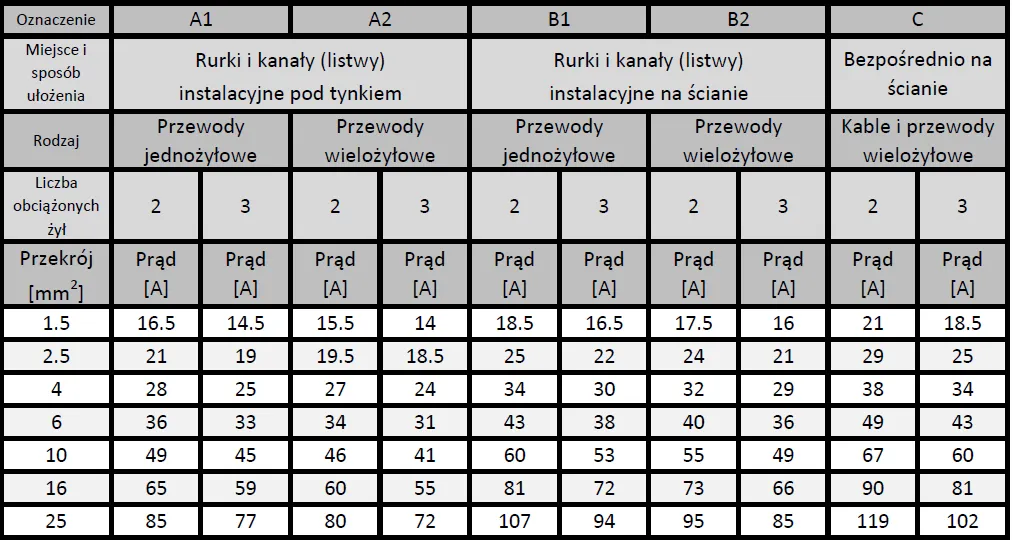

Dobór przekroju kabla do 63A: konkretne wytyczne

Miedź (Cu) jako standard: dlaczego 16 mm² to podstawowy wybór?

W większości nowoczesnych instalacji elektrycznych, szczególnie tych o większej mocy, przewody miedziane (Cu) są absolutnym standardem. Miedź charakteryzuje się znacznie wyższą przewodnością elektryczną w porównaniu do aluminium, co przekłada się na mniejsze straty energii i większą niezawodność. Dla zabezpieczenia 63A w instalacjach trójfazowych (400V), standardowym i najczęściej zalecanym przekrojem dla kabla miedzianego jest 16 mm². Ten przekrój zapewnia odpowiednią obciążalność prądową w typowych warunkach ułożenia, minimalizując ryzyko przegrzewania się i nadmiernych spadków napięcia. W mojej praktyce, jeśli nie ma bardzo specyficznych warunków, które wymuszałyby inny wybór, zawsze rekomenduję 16 mm² miedzi dla tego typu zabezpieczenia.

Kiedy można rozważyć kabel 10 mm²? Analiza zastosowań specjalnych

Chociaż 16 mm² miedzi to standard, istnieją bardzo specyficzne i ograniczone scenariusze, w których można rozważyć zastosowanie kabla 10 mm² dla zabezpieczenia 63A. Mówię tu przede wszystkim o gotowych, krótszych przedłużaczach siłowych. W takich przypadkach, ze względu na ograniczoną długość i często lepsze warunki chłodzenia (kabel jest swobodnie ułożony, nie jest zabudowany), dopuszczalna obciążalność prądowa może być wyższa. Jednakże, muszę podkreślić, że jest to wyjątek, a nie reguła. Zawsze należy dokładnie zweryfikować warunki instalacji, długość przewodu, sposób ułożenia oraz upewnić się, że taka konfiguracja jest zgodna z normami. W przypadku stałych instalacji wewnętrznych czy zewnętrznych, gdzie przewody są zabudowane lub ułożone w ziemi, 10 mm² miedzi dla 63A jest zdecydowanie zbyt małym przekrojem i stanowiłoby poważne zagrożenie.

A co z aluminium (Al)? Kiedy przewód aluminiowy jest dopuszczalny i jaki przekrój wybrać?

Przewody aluminiowe (Al) są tańsze od miedzianych, ale mają niższą przewodność elektryczną. Oznacza to, że dla przeniesienia tego samego prądu, przewód aluminiowy musi mieć większy przekrój niż jego miedziany odpowiednik. Zgodnie z polskimi przepisami, w budynkach o charakterze nieprzemysłowym (czyli np. w domach jednorodzinnych, mieszkaniach) przewody z żyłami aluminiowymi muszą mieć przekrój co najmniej 16 mm². W praktyce, dla zabezpieczenia 63A, jeśli zdecydujemy się na aluminium, często będziemy musieli zastosować przekrój 25 mm² lub nawet 35 mm², aby zapewnić odpowiednią obciążalność prądową i minimalizować spadki napięcia. Osobiście, w instalacjach wewnętrznych zawsze preferuję miedź ze względu na jej lepsze właściwości mechaniczne i elektryczne, co przekłada się na większą niezawodność i bezpieczeństwo. Aluminium jest częściej stosowane w liniach napowietrznych lub głównych liniach zasilających o bardzo dużych przekrojach.

Więcej niż tylko przekrój: kluczowe czynniki doboru kabla 63A

Sposób ułożenia kabla: jak wpływa na jego zdolność do chłodzenia i obciążalność?

Sposób, w jaki kabel jest ułożony, ma fundamentalne znaczenie dla jego zdolności do odprowadzania ciepła, a tym samym dla jego dopuszczalnej obciążalności prądowej. To jeden z tych czynników, które często są niedoceniane, a mają ogromny wpływ na bezpieczeństwo. Kabel ułożony swobodnie w powietrzu, gdzie ma doskonałe warunki do chłodzenia, może przenieść znacznie większy prąd niż ten sam kabel ułożony w szczelnej rurze instalacyjnej, a już na pewno więcej niż ten w tynku czy w ziemi. W tych ostatnich przypadkach ciepło jest trudniej odprowadzane, co oznacza, że kabel szybciej się nagrzewa. Dlatego też, dla tego samego zabezpieczenia 63A, możemy potrzebować większego przekroju, jeśli kabel jest zabudowany, niż gdyby był ułożony na powierzchni. Zawsze muszę to brać pod uwagę podczas projektowania, odwołując się do tabel korekcyjnych w normach.

Wpływ temperatury otoczenia na wydajność przewodu

Temperatura otoczenia to kolejny istotny czynnik, który bezpośrednio wpływa na dopuszczalną obciążalność prądową kabla. Im wyższa temperatura wokół przewodu, tym trudniej jest mu oddać ciepło wytwarzane przez przepływający prąd. W efekcie, wyższa temperatura otoczenia obniża dopuszczalną obciążalność prądową kabla. Jeśli kabel jest przeznaczony do pracy w bardzo ciepłym środowisku (np. w kotłowni, w nasłonecznionym kanale kablowym), jego przekrój musi być odpowiednio większy. Tabele normatywne, takie jak te w PN-HD 60364-5-52, zawierają specjalne współczynniki korekcyjne dla różnych temperatur. Ich uwzględnienie jest absolutnie niezbędne, aby zapewnić, że kabel nie będzie się przegrzewał w rzeczywistych warunkach pracy.

Długość ma znaczenie: jak obliczyć i kontrolować spadek napięcia?

Długość kabla to czynnik, który często jest pomijany, a ma kluczowe znaczenie, zwłaszcza przy zabezpieczeniach o większym prądzie, takich jak 63A. Im dłuższy przewód, tym większa jego rezystancja, a co za tym idzie większy spadek napięcia na jego końcu. Nadmierny spadek napięcia może prowadzić do nieprawidłowej pracy urządzeń, a nawet do ich uszkodzenia. Normy elektryczne określają dopuszczalne spadki napięcia w instalacjach (zazwyczaj jest to 3-4% dla obwodów zasilających). Jeśli obliczenia wykażą, że dla danej długości i obciążenia spadek napięcia będzie zbyt duży, konieczne jest zastosowanie kabla o większym przekroju, nawet jeśli z punktu widzenia samej obciążalności prądowej mniejszy przekrój byłby wystarczający. To jest klasyczny przykład, gdzie nie wystarczy patrzeć tylko na jeden parametr.

Instalacja jedno- a trójfazowa (siła): dlaczego najczęściej wybieramy kabel 5-żyłowy?

Zabezpieczenie 63A najczęściej spotyka się w instalacjach trójfazowych, potocznie nazywanych "siłą". Różnica między instalacją jedno- a trójfazową jest fundamentalna. Instalacja jednofazowa wykorzystuje jedną fazę, przewód neutralny i ochronny. Instalacja trójfazowa, jak sama nazwa wskazuje, używa trzech faz (L1, L2, L3), co pozwala na zasilanie urządzeń o znacznie większej mocy i równomierne rozłożenie obciążenia. W takich instalacjach najczęściej stosuje się kable pięciożyłowe (5x). Składają się one z trzech żył fazowych (L1, L2, L3), żyły neutralnej (N) oraz żyły ochronnej (PE). Przykładowe oznaczenia to YKY 5x16 mm² (dla kabli ziemnych) lub YDYp 5x16 mm² (dla przewodów podtynkowych). Wybór odpowiedniej liczby żył jest tak samo ważny jak dobór przekroju, aby zapewnić pełną funkcjonalność i bezpieczeństwo instalacji.

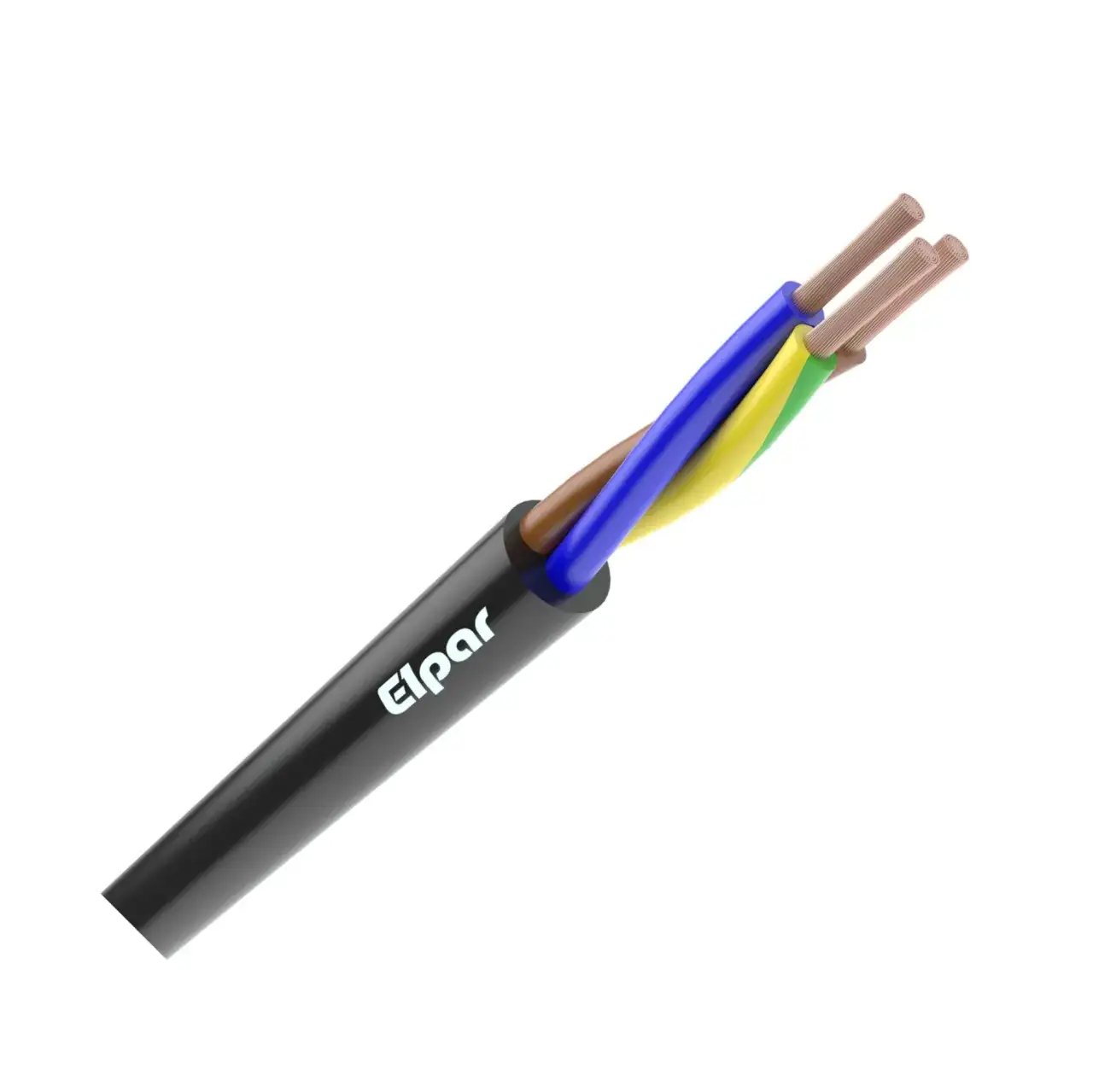

Poznaj oznaczenia: typy kabli i ich izolacja dla 63A

YKY vs YDY: który kabel do ziemi, a który pod tynk?

Znajomość oznaczeń kabli jest kluczowa dla prawidłowego doboru. Dwa najpopularniejsze typy, z którymi spotykamy się w instalacjach, to YKY i YDY.

• Kable YKY to kable ziemne. Charakteryzują się mocniejszą, zazwyczaj czarną izolacją zewnętrzną z polwinitu, która zapewnia im odporność na wilgoć, uszkodzenia mechaniczne i inne czynniki środowiskowe występujące w gruncie. Jak sama nazwa wskazuje, są przeznaczone do układania bezpośrednio w ziemi lub w kanałach kablowych zewnętrznych.
• Kable YDY (lub YDYp) to przewody do instalacji stałych, wewnętrznych. Mają zazwyczaj białą lub szarą izolację z polwinitu i są przeznaczone do układania pod tynkiem, w rurach instalacyjnych, na ścianach lub w kanałach kablowych wewnątrz budynków. Ich izolacja jest mniej odporna na warunki zewnętrzne niż w przypadku YKY.

Wybór między YKY a YDY zależy więc od miejsca i sposobu ułożenia instalacji. Niewłaściwy wybór izolacji może prowadzić do szybkiego jej uszkodzenia i zagrożenia bezpieczeństwa.

Przewody giętkie H07RN-F: idealne rozwiązanie dla przedłużaczy siłowych

Kiedy potrzebujemy elastyczności i odporności na trudne warunki, sięgamy po przewody typu H07RN-F. Są to przewody o gumowej (neoprenowej) izolacji, która zapewnia im wyjątkową elastyczność, odporność na uszkodzenia mechaniczne, oleje, chemikalia, a także na zmienne warunki atmosferyczne (deszcz, śnieg, promieniowanie UV). Dzięki tym właściwościom, H07RN-F są idealnym rozwiązaniem do zastosowań mobilnych i zewnętrznych. To właśnie z nich najczęściej wykonuje się przedłużacze siłowe, kable zasilające do elektronarzędzi, maszyn budowlanych czy też urządzeń rolniczych, które pracują w ciężkich warunkach. Dla zabezpieczenia 63A, taki elastyczny przewód H07RN-F o przekroju 5x16 mm² (miedź) jest często spotykany w profesjonalnych przedłużaczach.

Na co wskazuje napięcie znamionowe (np. 450/750V) na kablu?

Na każdym kablu znajdziesz oznaczenie napięcia znamionowego, np. 450/750V. Te dwie wartości mają swoje konkretne znaczenie:

• U0 (450V) oznacza maksymalne napięcie skuteczne między żyłą a ziemią (lub inną częścią przewodzącą, która jest uziemiona).
• U (750V) oznacza maksymalne napięcie skuteczne między dwiema żyłami przewodu.

Wartości te informują nas o tym, do jakiego maksymalnego napięcia pracy dany kabel jest przystosowany. W instalacjach niskiego napięcia w Polsce, gdzie mamy do czynienia z napięciem 230V (między fazą a neutralnym) i 400V (między fazami), musimy zawsze dobierać kable o odpowiednim napięciu znamionowym. Przewody o oznaczeniu 450/750V są standardowo stosowane w instalacjach domowych i przemysłowych, zapewniając bezpieczną rezerwę napięciową.

Unikaj tych błędów: pułapki przy doborze kabla 63A

Błąd nr 1: Ignorowanie warunków instalacji i ślepe podążanie za jedną wartością przekroju

Jednym z najczęstszych i najbardziej niebezpiecznych błędów, jakie obserwuję, jest poleganie wyłącznie na ogólnej wartości przekroju kabla (np. "dla 63A to zawsze 16 mm²") bez uwzględnienia specyficznych warunków instalacji. To pułapka! Jak już wspomniałem, sposób ułożenia kabla (w tynku, w rurze, w powietrzu, w ziemi), temperatura otoczenia, a także obecność innych kabli w tej samej rurze czy kanale, mają ogromny wpływ na jego zdolność do odprowadzania ciepła. Ignorowanie tych czynników może prowadzić do poważnego niedowymiarowania kabla. Nawet jeśli na papierze przekrój wydaje się poprawny, w rzeczywistych warunkach pracy kabel będzie się przegrzewał, co grozi uszkodzeniem izolacji, zwarciem i ryzykiem pożaru. Zawsze trzeba analizować całość kontekstu.

Błąd nr 2: Niedostosowanie przekroju do długości linii zasilającej

Kolejnym błędem, który często prowadzi do problemów, jest pomijanie długości linii zasilającej przy doborze przekroju. To prawda, że kabel może mieć wystarczającą obciążalność prądową dla 63A, ale jeśli jest on bardzo długi, to spadek napięcia na jego końcu może być zbyt duży. Nadmierny spadek napięcia (powyżej 3-4% dopuszczalnych przez normy) skutkuje nieprawidłową pracą urządzeń mogą one działać z mniejszą mocą, przegrzewać się, a nawet ulegać awariom. Dodatkowo, wiąże się to ze stratami energii. Nawet jeśli obciążalność prądowa jest nominalnie spełniona, to dla długich odcinków kabla często muszę zwiększyć przekrój, aby utrzymać spadek napięcia w dopuszczalnych granicach. To kwestia efektywności i bezpieczeństwa użytkowania.

Błąd nr 3: Stosowanie kabli o nieodpowiedniej izolacji do warunków zewnętrznych

Użycie kabla z izolacją nieprzystosowaną do warunków środowiskowych to prosty przepis na kłopoty. Przykład? Ułożenie kabla YDY (przeznaczonego do wnętrz) bezpośrednio w ziemi zamiast kabla YKY. Izolacja YDY nie jest odporna na wilgoć, uszkodzenia mechaniczne czy działanie mikroorganizmów w gruncie, co szybko doprowadzi do jej degradacji. Podobnie, użycie zwykłego przewodu do zastosowań zewnętrznych, gdzie będzie narażony na promieniowanie UV, deszcz czy mróz, zamiast elastycznego i odpornego H07RN-F, jest błędem. Konsekwencje są zawsze te same: uszkodzenie izolacji, ryzyko zwarcia, porażenia prądem, a nawet pożaru. Zawsze dobieraj typ kabla i jego izolację do środowiska, w którym będzie pracował to podstawa długotrwałej i bezpiecznej eksploatacji.

Checklista: wybierz idealny kabel 63A krok po kroku

Krok po kroku: od określenia mocy odbiorników do finalnego wyboru

Aby ułatwić Ci dobór odpowiedniego kabla do zabezpieczenia 63A, przygotowałem prostą checklistę. Przejdź przez każdy z tych punktów, a znacznie zwiększysz swoje szanse na prawidłowy wybór:

1. Określ całkowitą moc i prąd znamionowy odbiorników, które będą zasilane przez zabezpieczenie 63A. To podstawa do dalszych obliczeń.
2. Zidentyfikuj typ instalacji: jedno- czy trójfazowa (siłowa). Dla 63A najczęściej będzie to trójfazowa.
3. Ustal sposób ułożenia kabla (np. w tynku, w rurze, w powietrzu, w ziemi). To kluczowy czynnik wpływający na obciążalność.
4. Weź pod uwagę temperaturę otoczenia w miejscu instalacji. Pamiętaj o współczynnikach korekcyjnych.
5. Oblicz dopuszczalny spadek napięcia dla planowanej długości linii zasilającej. Jeśli będzie za duży, zwiększ przekrój.
6. Skonsultuj się z tabelami normatywnymi (np. PN-HD 60364-5-52) w celu określenia minimalnego przekroju, uwzględniając wszystkie powyższe czynniki.
7. Wybierz odpowiedni typ kabla (np. YKY do ziemi, YDY pod tynk, H07RN-F do zastosowań elastycznych) i materiał żył (miedź Cu lub aluminium Al).
8. Upewnij się, że dopuszczalna obciążalność prądowa długotrwała kabla (Iz) jest równa lub większa niż prąd znamionowy zabezpieczenia (In), po uwzględnieniu wszystkich współczynników korekcyjnych. To podstawowy warunek ochrony przed przeciążeniem.

Przeczytaj również: Jak odpalić auto z kabli? Bezpieczny poradnik krok po kroku

Kiedy warto skonsultować się z profesjonalnym elektrykiem?

Choć ten artykuł dostarcza wielu cennych informacji, muszę podkreślić, że elektryka to dziedzina, w której nie ma miejsca na błędy. Jeśli masz do czynienia ze skomplikowaną instalacją, nie jesteś pewien prawidłowego doboru kabla, masz jakiekolwiek wątpliwości związane z bezpieczeństwem lub po prostu brakuje Ci doświadczenia, zawsze, ale to zawsze, skonsultuj się z wykwalifikowanym elektrykiem. Profesjonalna wiedza, doświadczenie i znajomość najnowszych norm są kluczowe dla zapewnienia bezpieczeństwa Twojej instalacji i zgodności z przepisami. Lepiej zapobiegać niż leczyć, zwłaszcza gdy chodzi o prąd.
