Prawidłowe zarobienie kabla koncentrycznego to fundament stabilnego sygnału telewizyjnego i szybkiego internetu w każdym domu. Niezależnie od tego, czy podłączasz telewizor, dekoder satelitarny, modem kablowy czy antenę, precyzyjny montaż złącza na końcu kabla jest absolutnie kluczowy. W tym poradniku pokażę Ci krok po kroku, jak to zrobić.

Jakość sygnału telewizyjnego i internetu w Twoim domu zależy od wielu czynników, a jednym z najważniejszych jest prawidłowe przygotowanie kabla koncentrycznego. Możesz mieć najlepszy telewizor 4K, najnowszy dekoder satelitarny czy superszybki modem kablowy, ale jeśli połączenie kablowe nie będzie solidne, cały Twój sprzęt nie zapewni optymalnego działania. To właśnie dlatego tak dużą wagę przykładam do detali, które często są pomijane.

• Zakłócenia sygnału i pikselowanie obrazu: To chyba najbardziej irytujący objaw źle zarobionej wtyczki F. Obraz może się zacinać, pojawiają się na nim kwadratowe piksele, a w skrajnych przypadkach sygnał może całkowicie zaniknąć.
• Spowolnienie internetu: W przypadku internetu kablowego, luźne lub uszkodzone połączenie może prowadzić do niestabilności łącza, spadków prędkości, a nawet częstych rozłączeń. To frustrujące, zwłaszcza gdy potrzebujesz stabilnego połączenia do pracy czy rozrywki.
• Całkowity brak sygnału: Najgorszy scenariusz, często spowodowany zwarciem oplotu z żyłą środkową. W takiej sytuacji urządzenie po prostu nie odbiera żadnego sygnału.
• Rosnące wymagania: W dobie telewizji 4K, streamingu w wysokiej rozdzielczości i gigabitowego internetu, wymagania dotyczące jakości sygnału są coraz wyższe. Nawet drobne błędy w montażu wtyczki, które kiedyś mogły być niezauważalne, dziś stają się odczuwalne i obniżają komfort użytkowania. Dlatego precyzja jest ważniejsza niż kiedykolwiek.

Niezbędne narzędzia i złącza do zarobienia kabla

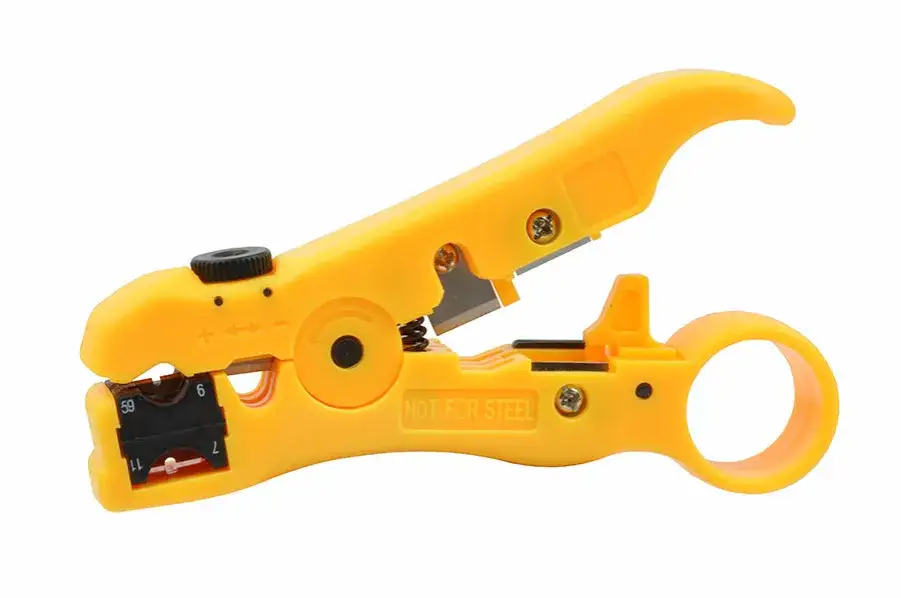

• Nóż lub stripper do izolacji: To absolutna podstawa. Profesjonalny stripper (ściągacz izolacji) jest znacznie lepszym wyborem niż zwykły nóż, ponieważ pozwala na precyzyjne i bezpieczne usunięcie zewnętrznej izolacji oraz dielektryka, minimalizując ryzyko uszkodzenia oplotu i żyły środkowej. Dzięki niemu praca jest szybsza i dokładniejsza.
• Zaciskarka do złącz kompresyjnych: Jeśli zdecydujesz się na złącza kompresyjne a ja do tego zachęcam to narzędzie jest niezbędne. Zaciskarka zapewnia trwałe i szczelne połączenie, które jest odporne na warunki atmosferyczne i uszkodzenia mechaniczne. Bez niej nie zamontujesz złącza kompresyjnego prawidłowo.
• Obcinaczki do kabli: Służą do równego i czystego przycięcia kabla przed rozpoczęciem pracy. Równe cięcie to podstawa, która ułatwia wszystkie kolejne etapy.
• Suwmiarka lub miarka: Choć nie jest zawsze konieczna, bardzo przydaje się do precyzyjnego odmierzenia długości poszczególnych warstw kabla, zgodnie ze specyfikacją złącza. Dzięki temu unikniesz błędów w wymiarowaniu.

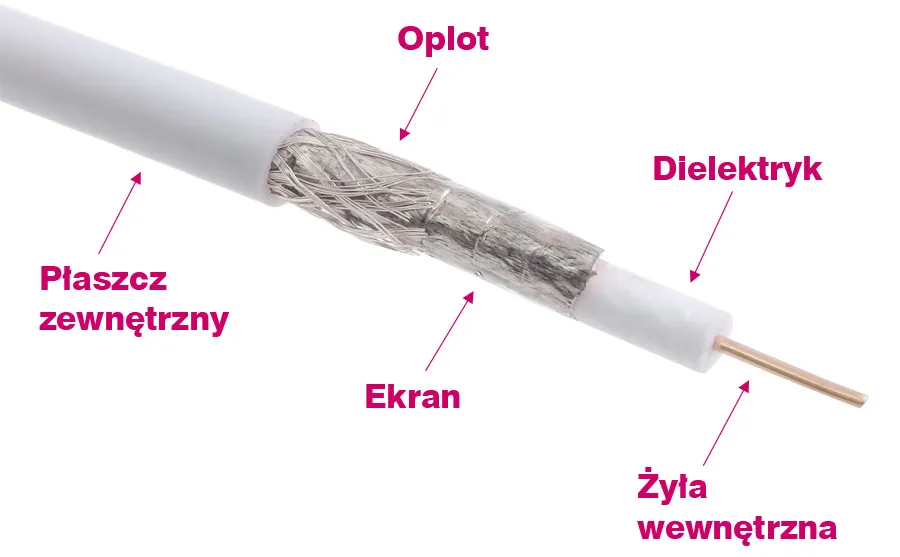

Wybór odpowiedniego złącza to jedno, ale równie ważne jest dopasowanie go do średnicy kabla. Na rynku dominują kable RG-6, ale spotykamy też grubsze, np. Triset-113. Niewłaściwy rozmiar złącza może prowadzić do luźnych połączeń, które są źródłem zakłóceń, lub do uszkodzenia kabla podczas montażu. Kable typu Triset-113, często stosowane w Polsce, charakteryzują się potrójnym ekranowaniem, co zwiększa ich odporność na zakłócenia, ale wymaga też nieco większej precyzji przy zarabianiu, aby prawidłowo odwinąć wszystkie warstwy ekranu.

Zarabianie kabla koncentrycznego krok po kroku: Montaż złącza nakręcanego

Złącza nakręcane są najprostsze w montażu i nie wymagają specjalistycznych narzędzi, co czyni je popularnym wyborem dla domowych instalacji. Pamiętaj jednak o ich ograniczeniach w trwałości.

1. Precyzyjne i równe przycięcie kabla.
2. Usunięcie zewnętrznej izolacji (płaszcza PVC) na długość ok. 12-15 mm.
3. Prawidłowe wywinięcie oplotu (ekranu) z folią aluminiową na zewnętrzną izolację.
4. Usunięcie wewnętrznego dielektryka (białej pianki) na długość ok. 8-10 mm.
5. Nakręcanie wtyku F na przygotowany kabel.

Pierwszym krokiem jest precyzyjne i równe przycięcie kabla. Użyj do tego ostrych obcinaczek do kabli. Równe cięcie jest kluczowe, ponieważ stanowi bazę dla wszystkich kolejnych etapów i zapewnia, że żyła środkowa będzie prosta, a warstwy izolacji będą równomiernie rozłożone.

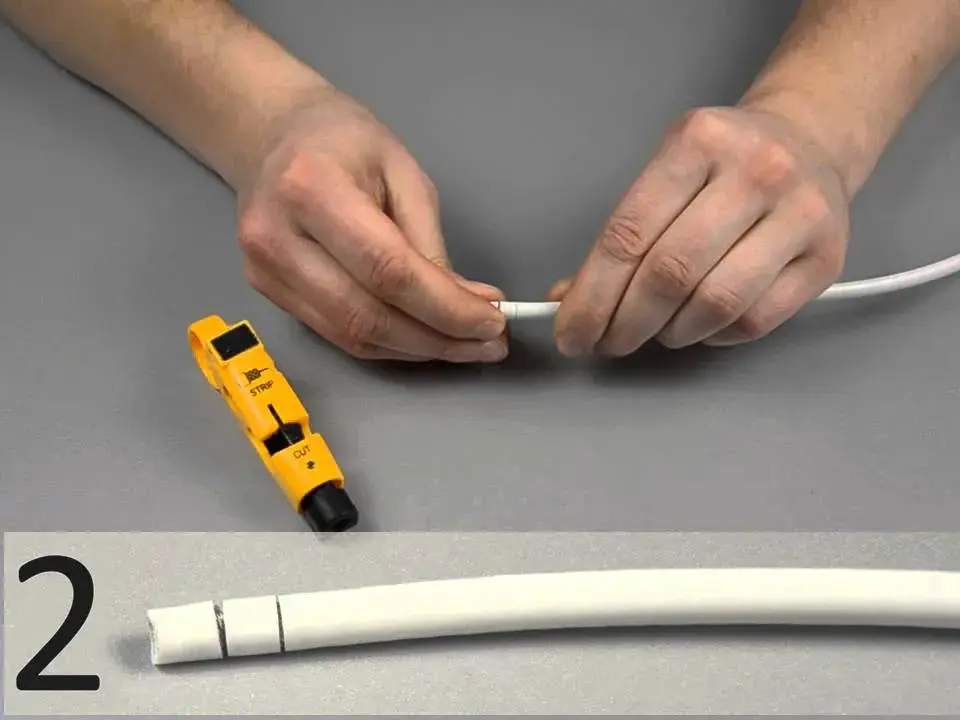

Następnie przystępujemy do usunięcia zewnętrznej izolacji (płaszcza PVC). Zrób to na długość około 12-15 mm. Najlepiej użyć do tego strippera, który naciśnie izolację do odpowiedniej głębokości, nie uszkadzając oplotu. Jeśli używasz noża, bądź niezwykle ostrożny, aby nie naciąć delikatnych drucików oplotu ani folii aluminiowej.

Teraz czas na prawidłowe wywinięcie oplotu (ekranu) wraz z folią aluminiową na zewnętrzną izolację. Delikatnie odciągnij oplot i folię do tyłu, tak aby przylegały do płaszcza PVC. Upewnij się, że żaden pojedynczy drucik oplotu nie dotyka żyły środkowej to bardzo ważne, aby uniknąć zwarcia!

Kolejny krok to usunięcie wewnętrznego dielektryka (białej pianki). Zrób to na długość około 8-10 mm, tak aby żyła środkowa wystawała. Ponownie, użyj strippera lub bardzo ostrożnie noża, aby nie naciąć ani nie uszkodzić miedzianej żyły środkowej. Musi ona pozostać idealnie prosta i nienaruszona.

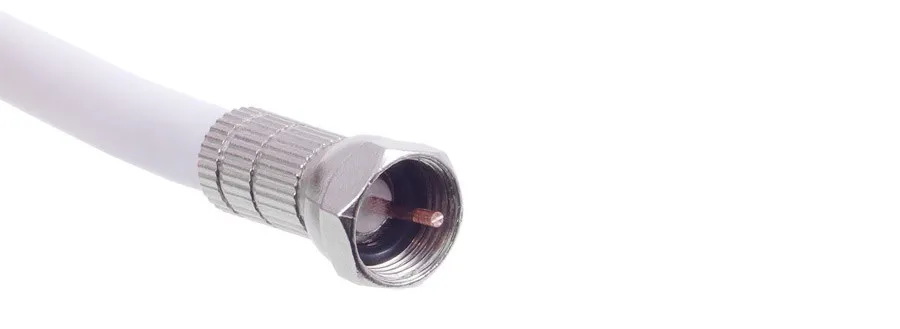

Na koniec, nakręć wtyk F na przygotowany kabel. Wtyk powinien pewnie trzymać się na kablu, a żyła środkowa powinna wystawać na około 2-3 mm poza złącze. Upewnij się, że wtyk jest dobrze dokręcony, ale nie na siłę, aby nie uszkodzić gwintu ani kabla. Sprawdź, czy żaden drucik oplotu nie wystaje i nie dotyka żyły środkowej.

Montaż złącza kompresyjnego: Technika dla profesjonalistów

Montaż złącz kompresyjnych to standard w profesjonalnych instalacjach. Zapewniają one niezrównaną trwałość i jakość sygnału, ale wymagają specjalistycznego narzędzia zaciskarki.

1. Przygotowanie kabla pod złącze kompresyjne.
2. Prawidłowe osadzenie złącza kompresyjnego na kablu.
3. Użycie zaciskarki.

Pierwszym krokiem jest przygotowanie kabla pod złącze kompresyjne. Wymiary zdejmowanej izolacji mogą się nieco różnić w zależności od producenta złącza, dlatego zawsze warto sprawdzić jego specyfikację. Zazwyczaj są to podobne wartości jak dla złącz nakręcanych: około 12-15 mm zewnętrznej izolacji i 8-10 mm dielektryka. Wiele profesjonalnych stripperów jest dedykowanych do złącz kompresyjnych i automatycznie ustawia odpowiednie wymiary, co znacznie ułatwia pracę i minimalizuje ryzyko błędu.

Następnie należy prawidłowo osadzić złącze kompresyjne na kablu. Wsuń złącze na przygotowany kabel tak, aby żyła środkowa przeszła przez otwór w złączu, a oplot był równomiernie rozprowadzony wewnątrz. Złącze powinno wejść na kabel z lekkim oporem, ale bez użycia nadmiernej siły, która mogłaby uszkodzić żyłę środkową.

Ostatni i najważniejszy krok to użycie zaciskarki. Włóż złącze z osadzonym kablem do odpowiedniego gniazda w zaciskarce. Upewnij się, że używasz zaciskarki dedykowanej do danego typu złącz kompresyjnych (np. F, BNC, RCA choć dla kabli koncentrycznych głównie F). Zaciskanie powinno być pewne i jednostajne, aż do pełnego zaciśnięcia złącza. Poczujesz wyraźny opór i usłyszysz charakterystyczny "klik" lub poczujesz, że mechanizm zaciskarki się zablokował. To gwarantuje, że złącze jest prawidłowo i trwale zamocowane.

• Brak wystających drucików oplotu: Upewnij się, że żaden pojedynczy drucik oplotu nie wystaje poza krawędź złącza i nie dotyka żyły środkowej.
• Żyła środkowa wystająca na odpowiednią długość: Powinna wystawać na około 2-3 mm poza złącze. Zbyt krótka może nie zapewnić kontaktu, zbyt długa może się wygiąć lub złamać.
• Szczelne i stabilne połączenie z kablem: Złącze powinno być nieruchome i szczelnie przylegać do kabla. Nie powinno być żadnych luzów ani możliwości obracania się złącza wokół kabla.
• Brak uszkodzeń: Sprawdź, czy podczas zaciskania nie doszło do pęknięć czy deformacji złącza.

Unikaj błędów: Najczęstsze problemy i jak je rozwiązać

• Zwarcie: To najczęstsza przyczyna braku sygnału lub jego zakłóceń. Zwarcie powstaje, gdy pojedyncze druciki oplotu (ekranu) dotykają żyły środkowej. Nawet jeden mały drucik może zablokować sygnał!

Jeśli doświadczasz braku sygnału lub silnych zakłóceń, w pierwszej kolejności sprawdź, czy nie ma zwarcia. Dokładnie przyjrzyj się końcówce kabla pod złączem. Jeśli zobaczysz wystające druciki oplotu, delikatnie je przytnij ostrym nożykiem lub cążkami do paznokci, upewniając się, że nie dotykają żyły środkowej. Czasem wystarczy lekko odgiąć oplot, aby rozwiązać problem.

Uszkodzona żyła środkowa: Nacięcie, zagięcie lub złamanie żyły środkowej podczas zdejmowania izolacji to krytyczny błąd. Żyła środkowa jest przewodnikiem sygnału, a jej uszkodzenie drastycznie obniży jakość sygnału lub całkowicie go zablokuje. Aby tego uniknąć, zawsze używaj strippera, który jest zaprojektowany do bezpiecznego usuwania izolacji. Jeśli musisz użyć noża, bądź niezwykle delikatny i nie dociskaj ostrza zbyt mocno.

Luźne połączenie: Luźne połączenie może być spowodowane niewłaściwym rozmiarem złącza do kabla (za duże złącze na zbyt cienki kabel) lub niedokładnym nakręceniem/zaciśnięciem. Wtyki nakręcane są znacznie bardziej podatne na luźne połączenia niż kompresyjne, które zapewniają znacznie pewniejsze mocowanie. Luźne połączenie prowadzi do niestabilności sygnału, przerywania i zakłóceń. Upewnij się, że złącze jest mocno osadzone na kablu i nie ma możliwości jego obracania się.

Instalacja gotowa: Finalne wskazówki i testowanie

• Równe cięcie kabla: Zawsze zaczynaj od prostego i czystego cięcia.
• Precyzyjne wymiary izolacji: Zewnętrzna izolacja (ok. 12-15 mm), dielektryk (ok. 8-10 mm).
• Brak zwarć: Upewnij się, że żaden drucik oplotu nie dotyka żyły środkowej.
• Nienaruszona żyła środkowa: Żyła musi być prosta, nieuszkodzona i wystawać na ok. 2-3 mm poza złącze.
• Pewne mocowanie złącza: Złącze musi być stabilnie osadzone na kablu, bez luzów.
• Użycie odpowiednich narzędzi: Stripper i zaciskarka (do złącz kompresyjnych) to inwestycja, która się opłaca.
