Kabel do wideodomofonu: Ile żył potrzebujesz? Sprawdź przed zakupem

Wybór odpowiedniego kabla do wideodomofonu to jeden z tych elementów instalacji, który często bywa bagatelizowany, a w rzeczywistości ma kluczowe znaczenie dla prawidłowego i stabilnego działania całego systemu. W tym poradniku skupię się na tym, ile żył w kablu jest faktycznie potrzebnych, od czego to zależy i jak uniknąć kosztownych błędów, które mogą zrujnować komfort użytkowania wideodomofonu.

Dlaczego liczba żył w kablu jest tak ważna dla wideodomofonu?

Wprowadzenie: Zły kabel to gwarancja problemów

Wybór odpowiedniego kabla to fundament każdej instalacji wideodomofonowej. To właśnie przewód jest "krwiobiegiem" systemu, odpowiadającym za przesyłanie sygnału wideo, audio, zasilania oraz sygnałów sterujących. Niewłaściwy przewód to nie tylko ryzyko problemów z jakością obrazu czy dźwięku, ale także potencjalne kłopoty z otwieraniem furtki czy bramy, a w konsekwencji kosztowne poprawki lub nawet konieczność wymiany całej instalacji. Z mojego doświadczenia wiem, że oszczędność na kablu to zazwyczaj pozorna oszczędność, która prędzej czy później zemści się na użytkowniku.

Co się stanie, jeśli wybierzesz nieodpowiedni przewód?

Konsekwencje zastosowania niewłaściwego kabla mogą być bardzo frustrujące i kosztowne. Oto najczęstsze problemy, z którymi spotykam się w praktyce:

• Słaba jakość obrazu i dźwięku, szumy, zakłócenia, a nawet całkowity brak sygnału.
• Brak możliwości otwierania furtki lub bramy, co niweczy podstawową funkcjonalność wideodomofonu.
• Niestabilne działanie systemu, zawieszanie się, opóźnienia w transmisji.
• Uszkodzenie sprzętu (np. panelu zewnętrznego lub monitora) w wyniku zbyt dużych spadków napięcia.
• Konieczność kucia ścian i wymiany okablowania, co generuje dodatkowe koszty i bałagan.
• Brak działania wideodomofonu od samego początku instalacji.

Przyszłość Twojej instalacji zaczyna się od jednego, właściwego kabla

Wybierając kabel do wideodomofonu, warto myśleć perspektywicznie. Odpowiednio dobrany przewód to inwestycja, która zapewni bezproblemowe działanie systemu przez lata. Co więcej, dobrze zaplanowane okablowanie może umożliwić łatwą modernizację, na przykład do bardziej zaawansowanego systemu IP, bez konieczności ponownego kładzenia przewodów. To oszczędność czasu, pieniędzy i nerwów w przyszłości, którą zawsze polecam moim klientom.

Ile żył potrzebujesz? Rodzaje systemów wideodomofonowych i ich wymagania

System 2-żyłowy: Nowoczesny minimalizm w praktyce

Systemy 2-żyłowe, oparte na magistrali cyfrowej, to coraz popularniejsze rozwiązanie w nowoczesnych instalacjach. Ich główną zaletą jest prostota cała komunikacja, czyli przesyłanie sygnału wideo, audio, zasilania oraz sygnałów sterujących, odbywa się za pomocą zaledwie dwóch przewodów. To znacząco ułatwia instalację, zwłaszcza w miejscach, gdzie trudno jest poprowadzić wiele kabli. Marki takie jak V-tech czy Competition często oferują takie systemy, które są synonimem nowoczesności i wygody.

System 4-żyłowy: Klasyka analogowa, którą musisz znać

Systemy 4-żyłowe to klasyka, którą spotykamy w starszych i prostszych wideodomofonach analogowych. Tutaj każda żyła ma zazwyczaj swoje konkretne przeznaczenie: jedna odpowiada za sygnał audio, druga za wideo, trzecia za masę, a czwarta za zasilanie. Choć są to rozwiązania sprawdzone, ich ograniczeniem jest często podatność na zakłócenia na dłuższych dystansach oraz mniejsza elastyczność w rozbudowie w porównaniu do systemów cyfrowych czy IP.

System 4+2 lub 6-żyłowy: Gdy potrzebujesz sterować czymś więcej niż furtką

Systemy 6-żyłowe to rozszerzenie klasycznych systemów 4-żyłowych. Dodatkowe dwie żyły są niezwykle przydatne, gdy chcemy sterować czymś więcej niż tylko jedną furtką. Mogą służyć do otwierania drugiej bramy, uruchamiania oświetlenia podjazdu, czy sterowania innym urządzeniem zewnętrznym. Jeśli planujesz takie dodatkowe funkcje, warto od razu pomyśleć o kablu z większą liczbą żył, aby uniknąć konieczności dokładania przewodów w przyszłości.

System IP: Standard przyszłości oparty na skrętce komputerowej

Systemy wideodomofonowe IP to bez wątpienia standard przyszłości. Wykorzystują one standardową skrętkę komputerową (UTP lub FTP) kategorii 5e lub wyższej, czyli dokładnie taką samą, jaką stosuje się w sieciach komputerowych. Wymagają one 8 żył (czyli 4 par), nawet jeśli do samej transmisji danych wykorzystywane są tylko 4 żyły. Ogromną zaletą jest możliwość zasilania urządzeń bezpośrednio przez ten sam kabel sieciowy dzięki technologii PoE (Power over Ethernet). To rozwiązanie oferuje nie tylko najwyższą jakość obrazu i dźwięku, ale także ogromną elastyczność, łatwość integracji z innymi systemami smart home i możliwość zdalnego zarządzania.

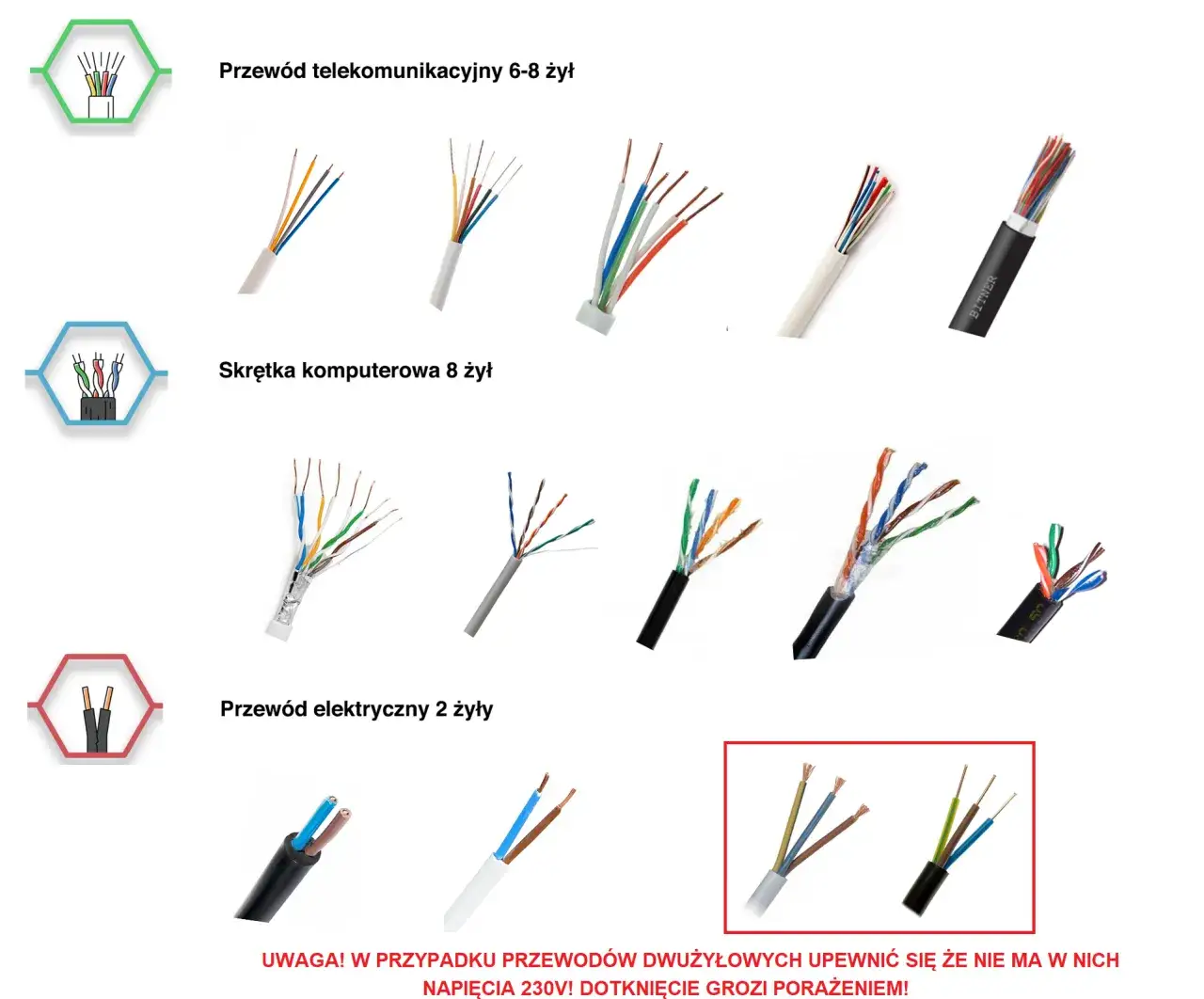

Jaki kabel wybrać? Skrętka, YTDY i inne opcje

Skrętka komputerowa (UTP/FTP) dlaczego instalatorzy ją kochają?

Jako instalator, zawsze rekomenduję skrętkę komputerową (UTP lub FTP, najlepiej kategorii 5e lub wyższej) do instalacji wideodomofonowych, niezależnie od tego, czy system jest analogowy, czy IP. Dlaczego? Jej uniwersalność, dostępność i doskonałe parametry transmisyjne sprawiają, że jest to wybór przyszłościowy i niezawodny. Nawet jeśli Twój obecny wideodomofon jest analogowy, położenie skrętki pozwoli na łatwą modernizację do systemu IP w przyszłości bez konieczności wymiany okablowania. Pamiętaj, że do układania w gruncie należy stosować kable żelowane (ziemne), które są odporne na wilgoć i uszkodzenia mechaniczne.

• Uniwersalność zastosowania: Idealna do systemów IP, a dzięki odpowiedniej konfiguracji par, często sprawdza się również w systemach analogowych (2-żyłowych, 4-żyłowych).
• Dostępność i konkurencyjna cena: Skrętka jest powszechnie dostępna i zazwyczaj tańsza niż specjalistyczne kable domofonowe.
• Dobra odporność na zakłócenia: Dzięki skręceniu par żył, kabel jest mniej podatny na zakłócenia elektromagnetyczne, a wersje ekranowane (FTP) oferują jeszcze lepszą ochronę.
• Możliwość zasilania PoE: W systemach IP, skrętka umożliwia zasilanie urządzeń bezpośrednio przez kabel sieciowy, co upraszcza instalację.
• Łatwość modernizacji: To kluczowy argument. Raz położona skrętka otwiera drogę do przyszłych rozbudów i zmian systemu.

Przewód YTDY kiedy tradycyjne rozwiązanie wciąż ma sens?

Przewody domofonowe, takie jak YTDY, były tradycyjnie stosowane w instalacjach domofonowych i wideodomofonowych. Niestety, w przypadku systemów wideo, szczególnie na dłuższych dystansach, ich odporność na zakłócenia sygnału wideo jest często niewystarczająca. Mogą pojawić się szumy, zniekształcenia obrazu lub jego całkowity brak. Dlatego zalecam ich stosowanie tylko w bardzo krótkich odcinkach (do kilku metrów) lub w systemach wyłącznie audio, gdzie wymagania dotyczące jakości sygnału są niższe.

Kabel koncentryczny relikt przeszłości w świecie wideo?

Kable koncentryczne, znane z instalacji telewizyjnych, były niegdyś stosowane w niektórych starszych systemach analogowych wideodomofonów do przesyłania sygnału wideo. Obecnie jednak, w dobie systemów cyfrowych i IP, są one rzadkością w nowych instalacjach domowych. Ich stosowanie jest bardziej skomplikowane i mniej elastyczne niż w przypadku skrętki, dlatego odradzam ich wybór do współczesnych wideodomofonów.

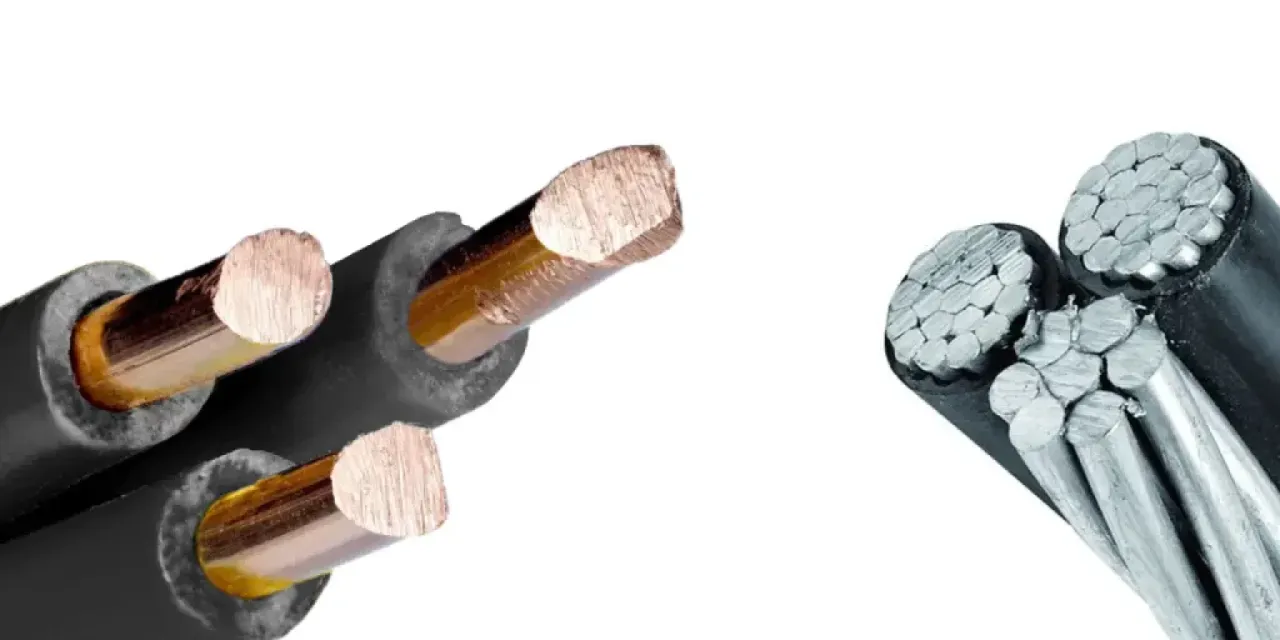

Miedź (Cu) vs. aluminium (CCA) drobny szczegół, który decyduje o jakości

To jest jeden z najważniejszych aspektów, na który musisz zwrócić uwagę! Na rynku dostępne są kable wykonane w 100% z miedzi (Cu) oraz te z aluminium pokrytego miedzią (CCA - Copper Clad Aluminium). Choć kable CCA są tańsze, ich parametry są znacznie gorsze. Aluminium ma większą rezystancję niż miedź, co prowadzi do większych spadków napięcia i degradacji sygnału, zwłaszcza na dłuższych odcinkach. Tylko czysta miedź (Cu) zapewnia odpowiednią jakość sygnału, minimalizuje spadki napięcia i gwarantuje trwałość instalacji. Zdecydowanie odradzam stosowanie kabli CCA w instalacjach wideodomofonowych to pewna droga do problemów.

Dobór idealnego kabla: kluczowe czynniki, które musisz wziąć pod uwagę

Odległość ma znaczenie: Jak metry wpływają na wybór przewodu?

Długość przewodu między panelem zewnętrznym a monitorem wewnątrz budynku to jeden z kluczowych czynników wpływających na wybór kabla. Im większa odległość, tym większe ryzyko spadków napięcia i degradacji sygnału. W przypadku krótszych odcinków (do 30-50 metrów) standardowa skrętka Cat. 5e zazwyczaj wystarcza. Jednak na dłuższych dystansach (powyżej 50-70 metrów) konieczne może być zastosowanie kabla o grubszych żyłach (np. 0,8 mm zamiast standardowych 0,5 mm) lub nawet dodatkowego zasilania, aby zapewnić stabilne działanie. Zawsze sprawdzaj zalecenia producenta wideodomofonu dotyczące maksymalnych odległości dla danego typu kabla.

Zakłócenia z otoczenia: Kiedy warto zainwestować w kabel ekranowany (FTP)?

Jeśli Twoja instalacja przebiega w pobliżu źródeł silnych zakłóceń elektromagnetycznych na przykład linii energetycznych wysokiego napięcia, transformatorów, silników elektrycznych czy innych urządzeń elektronicznych zdecydowanie warto zainwestować w kabel ekranowany (FTP) zamiast nieekranowanego (UTP). Ekranowanie, czyli dodatkowa folia lub siatka otaczająca żyły, skutecznie chroni sygnał przed zewnętrznymi zakłóceniami, co jest kluczowe dla stabilności obrazu i dźwięku. W przypadku kabli FTP pamiętaj o prawidłowym uziemieniu ekranu.

Planujesz rozbudowę? Myśl przyszłościowo przy wyborze okablowania

Zawsze namawiam do myślenia o przyszłych potrzebach. Nawet jeśli obecnie planujesz prosty system, warto rozważyć położenie kabli "na zapas" lub wyższej kategorii (np. Cat. 6 zamiast Cat. 5e). Dzięki temu, jeśli w przyszłości zdecydujesz się na rozbudowę wideodomofonu o dodatkowe kamery, moduły smart home, czy po prostu zmienisz system na bardziej zaawansowany system IP, nie będziesz musiał ponownie kuć ścian i kłaść nowych przewodów. To niewielki dodatkowy koszt na etapie budowy, który może zaoszczędzić wiele problemów i pieniędzy w przyszłości.

Zasilanie elektrozaczepu: Czy potrzebujesz dodatkowych żył?

Zasilanie elektrozaczepu, rygla elektromagnetycznego czy napędu bramy to często kwestia, która wymaga osobnego rozważenia. Te urządzenia, zwłaszcza w momencie aktywacji, mogą pobierać znacznie większy prąd niż sam wideodomofon. Dlatego często potrzebują dedykowanych, grubszych żył, aby uniknąć spadków napięcia, które mogłyby uniemożliwić ich prawidłowe działanie. Właśnie dlatego w niektórych systemach stosuje się kable 6-żyłowe lub zaleca się poprowadzenie osobnych przewodów zasilających do elektrozaczepu, zwłaszcza jeśli jest on oddalony od monitora.

Unikaj tych błędów: najczęstsze pułapki przy wyborze kabla

Błąd #1: Ignorowanie zaleceń producenta urządzenia

To jeden z najczęstszych, a zarazem najbardziej brzemiennych w skutki błędów. Każdy producent wideodomofonu w instrukcji lub specyfikacji technicznej podaje konkretne wymagania dotyczące typu i parametrów kabla. Zignorowanie tych wytycznych może prowadzić do problemów z kompatybilnością, niestabilnego działania systemu, a nawet utraty gwarancji. Zawsze sprawdź, co zaleca producent Twojego wideodomofonu to podstawa.

Błąd #2: Układanie kabla "na styk" bez zapasowych żył

Profesjonalni instalatorzy niemal jednogłośnie zalecają układanie co najmniej jednego dodatkowego, zapasowego kabla, najlepiej skrętki komputerowej, lub kabla z niewykorzystanymi parami żył. Dlaczego? Życie bywa nieprzewidywalne. Kabel może ulec uszkodzeniu (np. podczas prac ziemnych, przez gryzonie), jedna z żył może przestać działać, albo w przyszłości będziesz chciał rozbudować system o dodatkowe funkcje. Zapasowy kabel to minimalizacja ryzyka i ogromne ułatwienie w przypadku awarii lub modernizacji, bez konieczności kosztownego kucia ścian.

Błąd #3: Stosowanie kabli wewnętrznych na zewnątrz bez odpowiedniej ochrony

Kable przeznaczone do instalacji wewnętrznych nie są przystosowane do trudnych warunków zewnętrznych. Narażone na promieniowanie UV, wilgoć, zmienne temperatury i uszkodzenia mechaniczne, szybko degradują, tracą swoje właściwości transmisyjne, a izolacja kruszeje. Jeśli kabel ma być układany na zewnątrz, w ziemi lub w miejscach narażonych na działanie czynników atmosferycznych, konieczne jest zastosowanie kabli zewnętrznych żelowanych, z grubszą izolacją, odpornych na UV. To gwarancja trwałości i niezawodności.

Błąd #4: Łączenie przewodów w nieprawidłowy sposób na długich odcinkach

Łączenie przewodów, zwłaszcza dla sygnału wideo, jest zawsze ryzykowne. Każde połączenie to potencjalne źródło zakłóceń, osłabienia sygnału i punkt awarii. Jeśli jednak łączenie jest absolutnie konieczne (np. ze względu na długość trasy), należy stosować profesjonalne złączki i puszki połączeniowe, które zapewnią szczelność i stabilność połączenia. Unikaj prowizorycznych połączeń, taśmy izolacyjnej czy skręcania żył to prosta droga do niestabilnego działania wideodomofonu.

Twoja checklista: jak wybrać idealny kabel do wideodomofonu?

Jak w 3 krokach upewnić się, że wybrałeś właściwy przewód?

Aby mieć pewność, że Twoja instalacja wideodomofonowa będzie działać bez zarzutu, zastosuj tę prostą checklistę:

1. Sprawdź typ systemu wideodomofonowego i zalecenia producenta. To podstawa. Dowiedz się, czy masz system 2-żyłowy, 4-żyłowy czy IP, i jakie kable rekomenduje producent. Zawsze bierz pod uwagę maksymalną odległość, jaką dopuszcza producent dla danego kabla.
2. Oceń warunki instalacji: odległość, ryzyko zakłóceń, środowisko (wewnętrzne/zewnętrzne). Zmierz dokładnie trasę kabla. Zastanów się, czy w pobliżu nie ma źródeł zakłóceń, które wymagałyby kabla ekranowanego (FTP). Upewnij się, że kabel przeznaczony do układania na zewnątrz lub w ziemi jest odpowiednio odporny (np. żelowany, UV-odporny).
3. Pomyśl o przyszłości: zdecyduj o zapasowych żyłach lub dodatkowym kablu. Nawet jeśli teraz nie potrzebujesz dodatkowych funkcji, położenie jednej dodatkowej skrętki komputerowej (najlepiej Cat. 6) lub kabla z niewykorzystanymi żyłami to inwestycja w spokój i elastyczność na lata.

Przeczytaj również: Router do TV kablem: Jaki wybrać? Cat 6 to klucz do 4K i gier

Dlaczego położenie jednej, dodatkowej skrętki to najlepsza inwestycja w spokój?

Podsumowując, jeśli miałbym dać jedną, najważniejszą radę dotyczącą okablowania wideodomofonu, brzmiałaby ona: połóż jedną dodatkową skrętkę komputerową (np. Cat. 5e lub wyższej), nawet jeśli obecny system jej nie wymaga. To niewielki koszt w porównaniu z potencjalnymi problemami i kosztami związanymi z brakiem możliwości modernizacji, naprawy czy rozbudowy w przyszłości. To gwarancja spokoju, funkcjonalności i satysfakcji z wideodomofonu na długie lata. Zaufaj mi, jako instalatorowi z doświadczeniem to decyzja, której nigdy nie pożałujesz.
