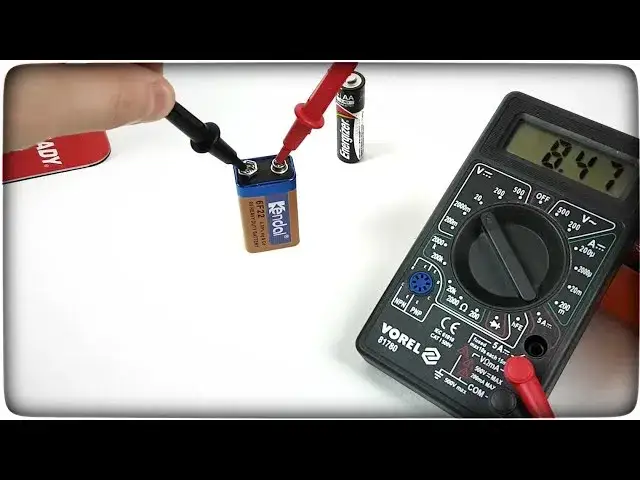

Jak zmierzyć pojemność baterii multimetrem? Poznaj metodę pośrednią

Miernik uniwersalny a pojemność baterii: co naprawdę możesz zmierzyć?

Kiedy sięgamy po multimetr, zazwyczaj chcemy zmierzyć podstawowe parametry elektryczne: napięcie (w woltach, V), natężenie prądu (w amperach, A) lub rezystancję (w omach, Ω). Te wartości są kluczowe w diagnostyce wielu układów, ale żadna z nich nie jest bezpośrednio pojemnością baterii. Pojemność to miara tego, ile ładunku elektrycznego bateria jest w stanie przechować i dostarczyć, wyrażana w miliamperogodzinach (mAh) dla mniejszych ogniw lub amperogodzinach (Ah) dla większych akumulatorów, takich jak te samochodowe. Standardowy multimetr uniwersalny po prostu nie ma wbudowanej funkcji, która by to mierzyła.

Dlaczego Twój multimetr nie ma funkcji "test pojemności" i jak to obejść?

Powód, dla którego multimetry nie posiadają wbudowanej funkcji "testu pojemności", jest dość prosty: pojemność nie jest wartością, którą można zmierzyć w jednej chwili, przykładając sondy. Aby określić, ile energii bateria może dostarczyć, trzeba ją kontrolowanie rozładować i zmierzyć, ile prądu przepłynęło przez określony czas. To proces, a nie pojedynczy pomiar. Właśnie dlatego jedynym wiarygodnym sposobem na oszacowanie rzeczywistej pojemności baterii za pomocą multimetru jest przeprowadzenie kontrolowanego testu rozładowania. To metoda, którą osobiście stosuję, gdy chcę dokładnie ocenić stan akumulatora bez drogiego sprzętu.

Co tak naprawdę mówi Ci pomiar napięcia o stanie Twojej baterii?

Pomiar napięcia spoczynkowego, czyli bez obciążenia, jest dobrym wskaźnikiem stopnia naładowania baterii. Na przykład, w pełni naładowany akumulator 12V powinien mieć napięcie w okolicach 12,6-12,8V. Nowa bateria 1.5V (np. popularna "paluszek" AA) może mieć nawet 1.6V. Jednak samo napięcie spoczynkowe nie powie nam nic o rzeczywistej pojemności baterii ani o jej zdolności do dostarczania prądu pod obciążeniem. Zużyta bateria może pokazywać nominalne napięcie bez obciążenia, ale podpięta do urządzenia, natychmiast "klęknie". Znaczący spadek napięcia pod obciążeniem jest kluczową informacją świadczy on o wysokiej rezystancji wewnętrznej ogniwa, co jest jednoznacznym sygnałem jego zużycia. To właśnie rezystancja wewnętrzna jest cichym zabójcą pojemności, ograniczając zdolność baterii do efektywnego oddawania zgromadzonej energii.

Pomiar pojemności w praktyce: Twoja instrukcja krok po kroku

Niezbędnik domowego elektronika: Co przygotować przed testem?

Zanim przystąpimy do właściwego testu, musimy skompletować kilka podstawowych narzędzi. Z mojego doświadczenia wiem, że większość z nich prawdopodobnie masz już w swoim domowym warsztacie:

• W pełni naładowana bateria/akumulator: To podstawa. Test musi być przeprowadzony na ogniwie, które jest maksymalnie naładowane.
• Multimetr: A najlepiej dwa. Jeden do ciągłego monitorowania napięcia, drugi do pomiaru prądu. Jeśli masz tylko jeden, będziesz musiał przełączać funkcje lub mierzyć prąd tylko na początku i końcu.
• Obciążenie: To kluczowy element. Musi to być coś, co pobiera stały prąd. Świetnie sprawdzi się żarówka samochodowa (np. 12V/21W dla akumulatora 12V), rezystor dużej mocy lub nawet grzałka. Ważne, aby pobierało prąd, który nie jest zbyt duży dla baterii, ale też nie za mały, by test nie trwał wieki.
• Stoper (lub zegarek z sekundnikiem): Niezbędny do precyzyjnego pomiaru czasu rozładowania.
• Przewody połączeniowe z krokodylkami: Ułatwią bezpieczne i stabilne połączenia.

Krok 1: Bezpieczne przygotowanie i pełne naładowanie akumulatora

Pierwszym i absolutnie kluczowym krokiem jest upewnienie się, że testowana bateria lub akumulator jest w pełni naładowany. Bez tego wynik będzie niemiarodajny. Dla akumulatora 12V oznacza to, że po odłączeniu od ładowania i krótkim "odpoczynku" (np. godzinie), jego napięcie spoczynkowe powinno wynosić około 12,6-12,8V. Zawsze pamiętaj o bezpieczeństwie: pracując z akumulatorami, zwłaszcza kwasowo-ołowiowymi, używaj okularów ochronnych i rękawiczek. Upewnij się, że połączenia są stabilne i nie ma ryzyka zwarcia.

Krok 2: Jak prawidłowo dobrać i podłączyć obciążenie (np. żarówkę)?

Dobór odpowiedniego obciążenia jest niezwykle ważny. Musi ono być dopasowane do napięcia testowanej baterii. Jeśli testujesz akumulator samochodowy 12V, świetnie sprawdzi się żarówka samochodowa 12V o mocy 21W. Taka żarówka pobiera prąd około 1,75A (21W / 12V = 1,75A). Jeśli testujesz mniejsze ogniwo, np. baterię AA 1.5V, potrzebujesz mniejszego obciążenia, np. rezystora o wartości 5-10 Ω, który pobierze prąd rzędu 150-300 mA. Obciążenie podłączamy szeregowo z amperomierzem, a następnie cały ten układ do klem akumulatora.

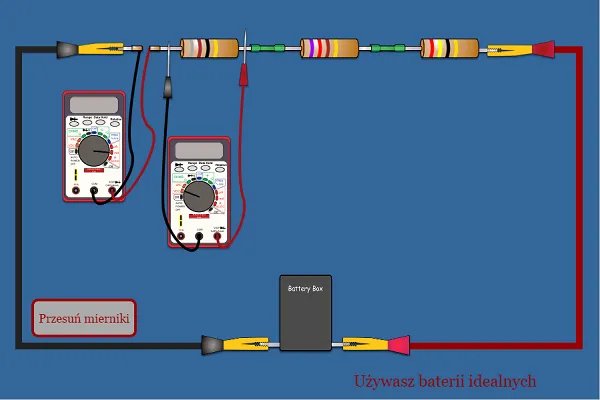

Krok 3: Konfiguracja multimetru do pomiaru prądu i napięcia schemat połączeń

Teraz czas na konfigurację multimetrów. Aby zmierzyć prąd, jeden multimetr ustawiamy w tryb amperomierza (zazwyczaj zakres "A" lub "mA") i wpinamy go szeregowo z obciążeniem. Oznacza to, że prąd z baterii przepływa przez multimetr, a dopiero potem przez obciążenie. Drugi multimetr (lub ten sam, jeśli będziesz go przełączać) ustawiamy w tryb woltomierza (zakres "V DC") i podłączamy go równolegle do klem akumulatora, aby mierzył napięcie bezpośrednio na baterii. Jeśli masz tylko jeden multimetr, możesz mierzyć prąd na początku, a następnie przełączyć się na pomiar napięcia i monitorować je przez cały czas. Pamiętaj, aby zawsze zaczynać od wyższego zakresu pomiarowego, aby nie uszkodzić multimetru.

Krok 4: Przeprowadzenie testu rozładowania i monitorowanie kluczowych wartości

Gdy wszystko jest podłączone, możesz uruchomić test. Włącz stoper i jednocześnie podłącz obciążenie do akumulatora. Od tego momentu musisz monitorować napięcie akumulatora. Dla akumulatora kwasowo-ołowiowego 12V test należy przerwać, gdy napięcie spadnie do wartości granicznej 10,5V. Rozładowanie poniżej tego poziomu może trwale uszkodzić akumulator. Dla baterii AA/AAA 1.5V typowe napięcie graniczne to około 0.9V-1.0V. Zapisz dokładny czas, który upłynął od rozpoczęcia testu do momentu osiągnięcia napięcia granicznego. W trakcie testu warto co jakiś czas kontrolować prąd, aby upewnić się, że obciążenie działa stabilnie.

Obliczanie rzeczywistej pojemności baterii: od pomiarów do wyniku

Prosty wzór, który zamieni czas i prąd na amperogodziny (Ah)

Gdy masz już wszystkie dane z testu, obliczenie pojemności jest proste. Korzystamy z podstawowego wzoru, który łączy prąd rozładowania z czasem:

Pojemność (Ah) = Prąd rozładowania (A) × Czas rozładowania (h)

Gdzie:

• Pojemność (Ah) to wynik, którego szukamy, wyrażony w amperogodzinach.
• Prąd rozładowania (A) to średni prąd, jaki pobierało obciążenie podczas testu, wyrażony w amperach. Jeśli mierzyłeś prąd tylko raz, przyjmij tę wartość.
• Czas rozładowania (h) to czas, jaki upłynął od początku testu do osiągnięcia napięcia granicznego, wyrażony w godzinach. Pamiętaj, aby minuty przeliczyć na ułamki godzin (np. 30 minut to 0,5 godziny).

Praktyczny przykład: Obliczamy pojemność akumulatora samochodowego 12V

Przyjmijmy, że testowaliśmy akumulator samochodowy 12V, używając żarówki 12V/21W, która pobiera prąd 1,75A. Test trwał 4 godziny i 30 minut, zanim napięcie spadło do 10,5V. Oto jak obliczymy pojemność:

1. Zbierz dane:
   • Prąd rozładowania (I) = 1,75 A
   • Czas rozładowania (t) = 4 godziny i 30 minut
2. Przelicz czas na godziny:
   • 30 minut to 0,5 godziny.
   • Całkowity czas (t) = 4,5 godziny.
3. Zastosuj wzór:
   • Pojemność (Ah) = I × t
   • Pojemność (Ah) = 1,75 A × 4,5 h
4. Oblicz wynik:
   • Pojemność (Ah) = 7,875 Ah

W tym przypadku zmierzona pojemność akumulatora wynosi około 7,88 Ah. Jeśli producent deklarował 10 Ah, to widzimy, że akumulator jest już dość zużyty.

Adaptacja metody dla mniejszych ogniw: Testowanie baterii AA i AAA

Metoda testu rozładowania jest uniwersalna i doskonale sprawdza się również przy mniejszych ogniwach, takich jak baterie AA i AAA. Kluczowe jest tutaj dobranie odpowiednio mniejszego obciążenia. Zamiast żarówki samochodowej, użyj rezystora o odpowiedniej mocy i rezystancji, aby prąd rozładowania był w granicach kilkuset miliamperów (np. 100-500 mA). Napięcie graniczne dla baterii alkalicznych AA/AAA to zazwyczaj około 0.9V-1.0V. Pamiętaj, że wynik uzyskasz w amperogodzinach (Ah), więc jeśli chcesz mieć go w miliamperogodzinach (mAh), pomnóż wynik przez 1000.

Interpretacja wyników: co Twój pomiar mówi o kondycji akumulatora?

Jak porównać zmierzoną pojemność z deklaracją producenta?

Po przeprowadzeniu testu i wykonaniu obliczeń masz w ręku konkretną wartość pojemności. Teraz nadszedł czas, aby porównać ją z wartością nominalną, czyli tą, którą producent deklaruje na obudowie baterii lub w specyfikacji technicznej. To kluczowy moment, który powie Ci, ile "życia" pozostało w Twoim akumulatorze. Pamiętaj, że żaden akumulator nie będzie miał dokładnie 100% deklarowanej pojemności po pewnym czasie użytkowania, a nawet nowe mogą nieznacznie odbiegać od wartości nominalnej.

Kiedy wynik oznacza, że bateria jest wciąż "zdrowa", a kiedy czas na wymianę?

Z mojego doświadczenia wynika, że ogólnie przyjętą zasadą jest, iż akumulator jest w dobrym stanie, jeśli jego zmierzona pojemność wynosi powyżej 80% wartości nominalnej. Jeśli Twój akumulator 10 Ah po teście ma 8 Ah lub więcej, możesz uznać go za zdrowy i w pełni funkcjonalny. Jeśli jednak wynik spadnie poniżej 80% (np. 7,5 Ah dla akumulatora 10 Ah), jest to wyraźny sygnał, że akumulator jest już zużyty i jego wydajność znacznie spadła. W takim przypadku warto rozważyć jego wymianę, zwłaszcza jeśli jest to akumulator kluczowy, np. w samochodzie, gdzie jego awaria może unieruchomić pojazd.

Najczęstsze błędy podczas pomiaru i jak ich uniknąć, by wynik był wiarygodny

Aby Twój pomiar był jak najbardziej wiarygodny, musisz unikać kilku typowych błędów:

• Niedoładowanie baterii przed testem: Zawsze upewnij się, że bateria jest w pełni naładowana. Niedoładowana bateria da zaniżony wynik pojemności.
• Niedokładne obciążenie: Użycie obciążenia, które nie pobiera stałego prądu lub którego wartość prądu nie jest dokładnie znana, wprowadzi błąd w obliczeniach.
• Rozładowanie poniżej bezpiecznego poziomu: Nigdy nie rozładowuj akumulatorów poniżej ich napięcia granicznego. Może to spowodować trwałe uszkodzenie ogniwa.
• Nieodpowiednia temperatura testu: Testy pojemności powinno się przeprowadzać w temperaturze pokojowej (około 20-25°C). Niższe temperatury znacząco obniżają realną pojemność akumulatora, dając zaniżone wyniki.
• Błędy w pomiarze czasu: Precyzyjny stoper jest kluczowy. Nawet kilka minut różnicy może wpłynąć na ostateczny wynik.
• Zbyt duży lub zbyt mały prąd rozładowania: Zbyt duży prąd może prowadzić do szybszego spadku napięcia i przegrzewania, a zbyt mały sprawi, że test będzie trwał nieproporcjonalnie długo.

Gdy potrzebujesz większej precyzji: czy warto zainwestować w specjalistyczny tester?

Jak działają dedykowane mierniki pojemności i czym różnią się od multimetru?

Choć metoda z multimetrem jest skuteczna, wymaga naszej uwagi i manualnego monitorowania. Jeśli często testujesz baterie lub potrzebujesz większej precyzji i wygody, warto rozważyć zakup dedykowanego testera pojemności. Urządzenia takie jak popularny ZB2L3 automatyzują cały proces. Podłącza się do nich testowaną baterię oraz zewnętrzne obciążenie (np. rezystor), ustawia się napięcie końcowe rozładowania, a tester sam kontroluje proces, mierzy prąd i czas, a na koniec wyświetla wynik w Ah lub mAh. Główna różnica w stosunku do multimetru to właśnie automatyzacja, precyzja (często mają wbudowane rezystory kalibracyjne) i wygoda użytkowania nie musisz stać nad nim ze stoperem.

Przeczytaj również: Wymiana baterii Brita Memo: Zrób to sam i oszczędź! Poradnik

Przegląd popularnych rozwiązań na rynku dla kogo będą idealne?

Na rynku dostępnych jest wiele niedrogich testerów pojemności, a wspomniany wcześniej ZB2L3 jest jednym z najbardziej popularnych i przystępnych cenowo. Kosztuje on zazwyczaj od kilkunastu do kilkudziesięciu złotych, a oferuje funkcjonalność, która znacznie ułatwia życie. Takie urządzenia są idealnym rozwiązaniem dla hobbystów, elektroników-amatorów, a także dla każdego, kto regularnie korzysta z akumulatorów i chce mieć pewność co do ich rzeczywistej kondycji. Jeśli budujesz powerbanki, testujesz ogniwa do latarek czy po prostu chcesz monitorować stan baterii w elektronarzędziach, dedykowany tester będzie inwestycją, która szybko się zwróci w postaci zaoszczędzonego czasu i pewności co do jakości ogniw.
