Prawidłowe rozpoznanie koloru przewodu fazowego jest absolutnie kluczowe dla bezpieczeństwa i poprawnego działania każdej instalacji elektrycznej. Niezależnie od tego, czy podłączasz nową lampę, wymieniasz gniazdko, czy naprawiasz włącznik światła, wiedza o tym, który kabel jest "pod napięciem", chroni Ciebie i Twój sprzęt przed poważnymi konsekwencjami.
Brązowy, czarny, szary tak rozpoznasz przewód fazowy w nowoczesnych instalacjach
- W nowych instalacjach (zgodnie z normą PN-HD 308 S2: 2007) przewód fazowy (L) to brązowy, czarny lub szary.
- Przewód neutralny (N) jest zawsze niebieski, a ochronny (PE) żółto-zielony.
- W starych instalacjach kolory mogą być inne (np. czerwony, biały), dlatego zawsze należy używać próbnika napięcia.
- W instalacjach trójfazowych (siła) fazy L1, L2, L3 to odpowiednio brązowy, czarny i szary.
- Bezpieczeństwo jest najważniejsze: Zawsze wyłącz zasilanie i zweryfikuj brak napięcia przed rozpoczęciem jakichkolwiek prac.
Prawidłowe rozpoznanie koloru przewodu fazowego jest absolutnie kluczowe dla bezpieczeństwa i poprawnego działania każdej instalacji elektrycznej. Niezależnie od tego, czy podłączasz nową lampę, wymieniasz gniazdko, czy naprawiasz włącznik światła, wiedza o tym, który kabel jest "pod napięciem", chroni Ciebie i Twój sprzęt przed poważnymi konsekwencjami.
Dlaczego prawidłowe rozpoznanie fazy to absolutna podstawa bezpieczeństwa?
Błędne rozpoznanie przewodu fazowego może prowadzić do bardzo poważnych konsekwencji. Dotknięcie przewodu pod napięciem 230V w Polsce grozi porażeniem prądem, które może skutkować trwałym uszczerbkiem na zdrowiu, a nawet śmiercią. To nie są żarty. Poza zagrożeniem dla życia, niewłaściwe podłączenie może uszkodzić podłączane urządzenia, a w skrajnych przypadkach doprowadzić do zwarcia i pożaru. Zawsze, ale to zawsze, stawiaj bezpieczeństwo na pierwszym miejscu.
Szybka odpowiedź: Jakie kolory ma przewód fazowy w nowych instalacjach?
Zgodnie z obowiązującą w Polsce normą PN-HD 308 S2: 2007, przewód fazowy (oznaczany jako L od "Line") w nowych instalacjach elektrycznych jest oznaczany kolorem brązowym, czarnym lub szarym. To są jedyne dopuszczalne kolory dla przewodów fazowych w nowoczesnych systemach. Co ważne, kolory niebieski oraz żółto-zielony są dla niego absolutnie niedopuszczalne i zarezerwowane dla innych typów przewodów.

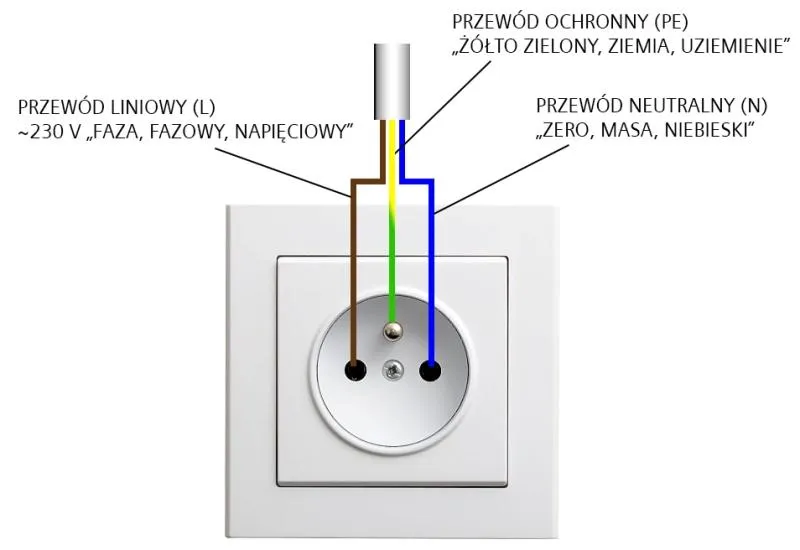

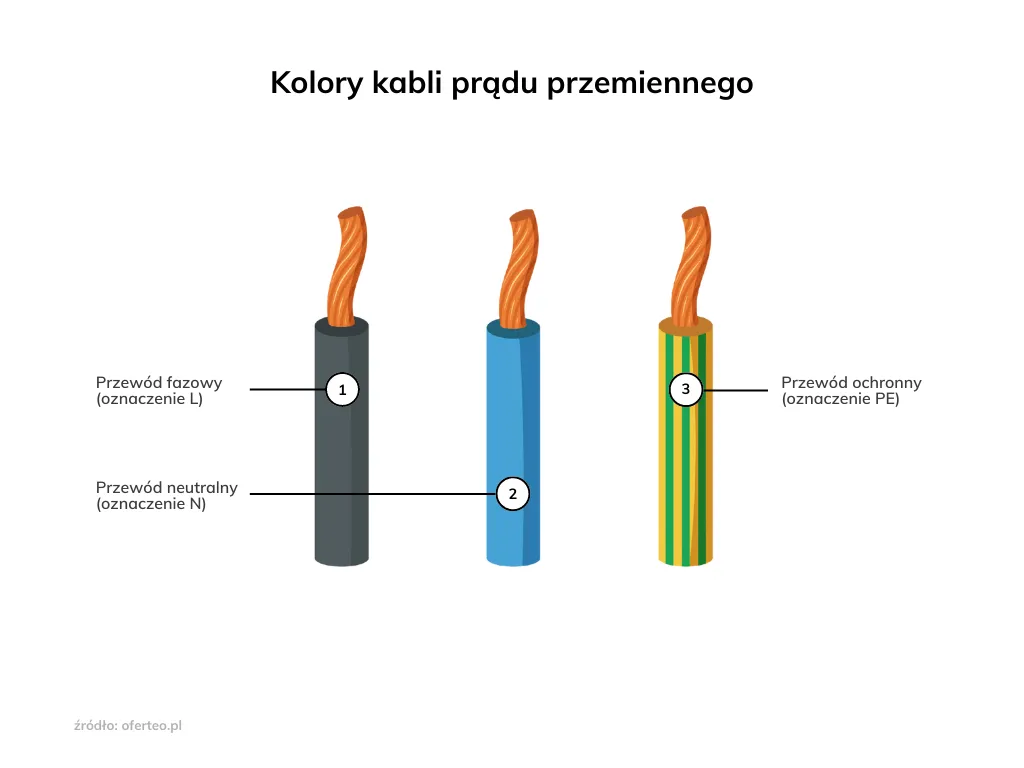

Poznaj trzy kluczowe przewody w Twojej instalacji
W każdej domowej instalacji elektrycznej spotkasz się z trzema podstawowymi typami przewodów: fazowym, neutralnym i ochronnym. Zrozumienie ich funkcji i prawidłowe rozpoznanie każdego z nich jest fundamentem bezpiecznej pracy. To nie tylko kwestia podłączenia, ale przede wszystkim Twojego bezpieczeństwa i prawidłowego działania całej instalacji.
Przewód fazowy (L) ten, w którym "płynie prąd"
Przewód fazowy, oznaczany literą L, to ten, który doprowadza napięcie (w Polsce 230V) do urządzenia. To właśnie w nim "płynie prąd", który zasila Twoje sprzęty. Jak już wspomniałem, w nowych instalacjach jego izolacja będzie miała kolor brązowy, czarny lub szary. To jest przewód, którego nigdy nie wolno dotykać, gdy instalacja jest pod napięciem.
Przewód neutralny (N) niezbędny do działania, zawsze niebieski
Przewód neutralny, oznaczany literą N, jest niezbędny do zamknięcia obwodu elektrycznego. Prąd płynie do urządzenia przewodem fazowym, a wraca przewodem neutralnym. W przeciwieństwie do fazy, przewód neutralny jest zawsze oznaczony kolorem niebieskim. Teoretycznie nie ma na nim napięcia względem ziemi, ale zawsze należy zachować ostrożność i traktować go jako potencjalnie niebezpieczny, dopóki nie upewnisz się, że zasilanie jest odłączone.
Przewód ochronny (PE) Twój anioł stróż w kolorze żółto-zielonym
Przewód ochronny, oznaczany jako PE (Protective Earth), to Twój "anioł stróż" w instalacji elektrycznej. Jego główną funkcją jest zabezpieczenie przed porażeniem prądem w przypadku awarii urządzenia, np. przebicia izolacji na obudowę. W takiej sytuacji przewód PE odprowadza prąd do ziemi, powodując zadziałanie zabezpieczeń (np. wyłącznika różnicowoprądowego). Ten przewód jest zawsze oznaczony charakterystycznym, niezmiennym kolorem żółto-zielonym i jest absolutnie kluczowym elementem systemu bezpieczeństwa.
Normy kolorów kabli: Co musisz wiedzieć o standardach w Polsce?
Kwestia kolorów przewodów elektrycznych w Polsce nie jest przypadkowa. Jest ona ściśle regulowana przez normę PN-HD 308 S2: 2007, która jest polskim wdrożeniem europejskiego dokumentu HD 308 S2: 2001. Ta norma ma na celu zapewnienie spójności i bezpieczeństwa we wszystkich instalacjach elektrycznych oraz w zasilaniu urządzeń na terenie Unii Europejskiej. Dzięki niej, każdy elektryk, niezależnie od kraju, powinien móc prawidłowo zidentyfikować przewody.Jeden standard, mniej pomyłek: Jak unijne przepisy ułatwiły pracę?
Wprowadzenie ujednoliconych norm europejskich, takich jak HD 308 S2: 2001, było krokiem milowym w branży elektrycznej. Wcześniej w różnych krajach, a nawet regionach, mogły obowiązywać różne schematy kolorystyczne, co prowadziło do pomyłek i zwiększało ryzyko wypadków. Dzięki standaryzacji, praca elektryków stała się łatwiejsza, a przede wszystkim bezpieczniejsza, ponieważ każdy wie, czego się spodziewać.
Brązowy, czarny, szary oficjalna paleta barw dla przewodu fazowego
Chcę to jeszcze raz podkreślić: zgodnie z aktualnymi normami w Polsce, przewód fazowy może mieć tylko i wyłącznie jeden z trzech kolorów: brązowy, czarny lub szary. To jest oficjalna i jedyna dopuszczalna paleta barw dla tego kluczowego przewodu. Pamiętając o tym, unikniesz wielu nieporozumień i zagrożeń.
Instalacja jednofazowa czy trójfazowa? Różnice w kolorach fazy
W zależności od potrzeb i rodzaju zasilanych urządzeń, w domach i mieszkaniach spotykamy się zazwyczaj z instalacjami jednofazowymi (230V) lub trójfazowymi, potocznie zwanymi "siłą". Chociaż ogólne zasady kolorystyki przewodów są spójne, liczba przewodów fazowych będzie się różnić, co ma swoje odzwierciedlenie w schemacie podłączeń.
Instalacja jednofazowa (230V): Jakie kolory fazy spotkasz najczęściej?
W zdecydowanej większości domowych instalacji elektrycznych, które zasilają standardowe gniazdka i oświetlenie, mamy do czynienia z instalacją jednofazową. W takim układzie najczęściej spotkamy jeden przewód fazowy (zazwyczaj brązowy lub czarny), jeden przewód neutralny (niebieski) i jeden przewód ochronny (żółto-zielony). To jest najbardziej powszechny scenariusz, z którym prawdopodobnie się spotkasz.

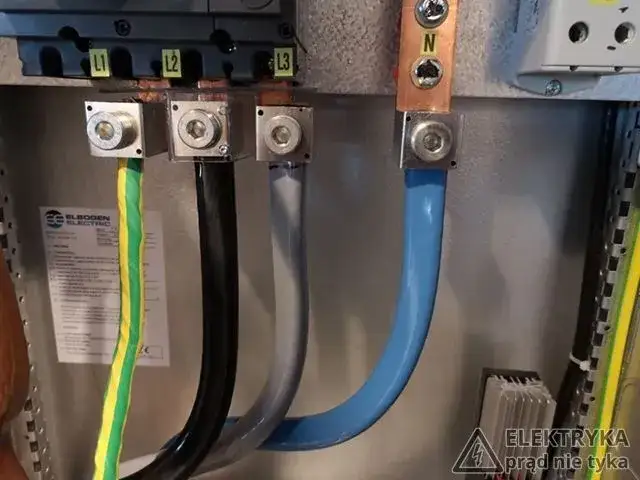

Instalacja trójfazowa ("siła"): Poznaj kolejność kolorów L1, L2, L3
Instalacje trójfazowe, często określane mianem "siły", są wykorzystywane do zasilania urządzeń o większej mocy, takich jak kuchenki indukcyjne, bojlery czy niektóre maszyny warsztatowe. W takim przypadku stosuje się trzy przewody fazowe, każdy o innym kolorze, aby łatwo je rozróżnić. Zgodnie z normą, kolejność i kolory to: L1 brązowy, L2 czarny, L3 szary. Oczywiście, do tego dochodzi przewód neutralny (niebieski) i ochronny (żółto-zielony).
Stare instalacje elektryczne: Pułapki kolorystyczne i jak ich unikać
To jest bardzo ważna sekcja, ponieważ w starszych budynkach, zwłaszcza tych sprzed kilkudziesięciu lat, możemy natknąć się na zupełnie inną kolorystykę przewodów. W takich przypadkach nigdy nie należy polegać wyłącznie na kolorach, ponieważ mogą one wprowadzać w błąd i stwarzać ogromne zagrożenie. Moje doświadczenie pokazuje, że to właśnie stare instalacje są źródłem największych niespodzianek.
Dlaczego w starym budownictwie kolory mogą wprowadzać w błąd?
W instalacjach z czasów PRL-u i wcześniejszych często brakowało wydzielonego przewodu ochronnego. Zamiast tego, funkcję ochronno-neutralną pełnił przewód zerowy (PEN). Przewód fazowy mógł być czarny, ale przewód zerowy mógł mieć kolor niebieski, a nawet zielony lub żółty, co dziś jest absolutnie niezgodne z normami i może być bardzo mylące. Pamiętam, jak często w gniazdkach stosowano tzw. "zerowanie", czyli mostkowanie bolca uziemiającego z przewodem zerowym, co w przypadku awarii mogło być bardzo niebezpieczne.
Przewód zerowy zamiast neutralnego i ochronnego co to oznacza?
W starszych układach sieci TN-C, przewód ochronno-neutralny (PEN) łączył w sobie funkcje zarówno przewodu neutralnego, jak i ochronnego. Dawniej bywał on często niebieski. Obecnie, jeśli taki przewód występuje (np. w punkcie podziału na PE i N), powinien być oznaczany kolorem żółto-zielonym z niebieską końcówką, aby jednoznacznie wskazać jego podwójną rolę. To ważna różnica, którą trzeba mieć na uwadze.Czerwony, biały, a może zielony? Z jakimi "kreatywnymi" kolorami fazy można się spotkać?
Niestety, w bardzo starych instalacjach lub tych wykonanych przez "elektryków-amatorów" bez znajomości norm, można spotkać się z prawdziwie "kreatywną" kolorystyką. Widziałem już przewody fazowe w kolorze czerwonym, białym, a nawet zielonym. W takich sytuacjach kolory są całkowicie bezużyteczne jako wskaźnik. Wtedy jedyną pewną i bezpieczną metodą identyfikacji fazy jest użycie odpowiednich narzędzi pomiarowych.Gdy kolory nie wystarczą: Bezpieczna identyfikacja fazy
W sytuacjach, gdy kolory przewodów są niepewne, niezgodne z normami lub po prostu nieznane, absolutnie niezbędne jest użycie specjalistycznych narzędzi do bezpiecznej i stuprocentowo pewnej identyfikacji przewodu fazowego. Nigdy nie zgaduj i nie polegaj na intuicji to zbyt ryzykowne. Zawsze upewnij się, co masz przed sobą.
Twój niezbędnik: Jak używać próbnika napięcia (neonówki)?
Próbnik napięcia, potocznie nazywany neonówką, to proste i tanie narzędzie, które każdy domowy majsterkowicz powinien mieć w swojej skrzynce. Oto jak go bezpiecznie używać:
- Zawsze upewnij się, że próbnik jest sprawny. Zanim zaczniesz, dotknij jego końcówki do znanego źródła napięcia (np. sprawnego gniazdka), aby sprawdzić, czy dioda neonowa się zaświeci.
- Dotknij metalową końcówką próbnika do izolowanej części przewodu, który chcesz sprawdzić.
- Palcem dotknij metalowej końcówki na drugim końcu próbnika (tej z tyłu).
- Jeśli w środku próbnika zaświeci się dioda neonowa, oznacza to obecność napięcia jest to przewód fazowy.
Dla bardziej zaawansowanych: Jak sprawdzić fazę multimetrem?
Multimetr to bardziej zaawansowane narzędzie, które pozwala na precyzyjny pomiar napięcia. Jeśli masz multimetr i potrafisz się nim posługiwać, to jest to jeszcze pewniejsza metoda:
- Ustaw multimetr na pomiar napięcia zmiennego (VAC lub ~V) w zakresie powyżej 230V (np. 600V).
- Podłącz czarną sondę do gniazda "COM", a czerwoną do gniazda "VΩmA".
- Włóż jedną sondę do otworu gniazdka, a drugą dotknij bolca uziemiającego (lub innej znanej masy, np. rury wodociągowej, jeśli masz pewność, że jest uziemiona).
- Przewód, który wskaże napięcie około 230V względem masy, jest przewodem fazowym.
- Sprawdź również napięcie między obydwoma otworami gniazdka powinno wskazać 230V.
Przeczytaj również: Kabel do internetu: Jak wybrać idealny dla prędkości i stabilności?
Złota zasada: Zawsze wyłącz bezpieczniki przed rozpoczęciem pracy!
Chcę to powiedzieć jasno i wyraźnie: przed przystąpieniem do jakichkolwiek prac elektrycznych należy zawsze wyłączyć odpowiedni bezpiecznik w rozdzielni. Następnie, za pomocą próbnika lub multimetru, bezwzględnie upewnij się, że w obwodzie nie ma napięcia. To jest najważniejsza zasada bezpieczeństwa, której nigdy, pod żadnym pozorem, nie wolno lekceważyć. Twoje życie i zdrowie są najważniejsze.
