Jak bezpiecznie przedłużyć kabel elektryczny? Poradnik eksperta

Ten artykuł to kompleksowy przewodnik po bezpiecznym i prawidłowym przedłużaniu kabli elektrycznych. Dowiesz się, jak krok po kroku wykonać to zadanie, poznasz niezbędne narzędzia i materiały, a przede wszystkim zrozumiesz kluczowe zasady bezpieczeństwa, które chronią przed porażeniem prądem czy pożarem. Z mojego doświadczenia wiem, że prace z elektrycznością wymagają precyzji i świadomości ryzyka, dlatego przygotowałem ten poradnik, aby pomóc Ci uniknąć typowych błędów.

Bezpieczeństwo przede wszystkim: kluczowe zasady przed rozpoczęciem pracy

Zanim w ogóle pomyślisz o połączeniu dwóch przewodów, musisz mieć absolutną pewność, że pracujesz w bezpiecznych warunkach. Elektryczność to nie zabawa, a porażenie prądem może mieć tragiczne konsekwencje. Zawsze podkreślam, że bezpieczeństwo jest priorytetem numer jeden.

Jak prawidłowo odłączyć zasilanie i upewnić się, że w kablu nie ma napięcia? To podstawa. Zawsze rozpoczynaj od wyłączenia odpowiedniego bezpiecznika (lub bezpieczników, jeśli obwód jest złożony) w rozdzielnicy głównej. Po wyłączeniu bezpiecznika, użyj próbnika napięcia (najlepiej bezdotykowego lub tradycyjnego z lampką neonową) i sprawdź każdą żyłę przewodu, z którym zamierzasz pracować. Upewnij się, że próbnik nie sygnalizuje obecności napięcia. To kluczowy krok, którego nie wolno pomijać.

Niezbędnik majsterkowicza: jakie narzędzia przygotować do przedłużenia kabla?

Posiadanie odpowiednich narzędzi to połowa sukcesu i gwarancja bezpiecznej pracy. Z mojego doświadczenia wiem, że inwestycja w dobrej jakości sprzęt elektryczny zawsze się opłaca. Oto lista podstawowych narzędzi, które powinieneś przygotować:

• Ściągacz izolacji: Niezbędny do precyzyjnego i bezpiecznego usuwania izolacji z przewodów, bez uszkadzania żył.
• Wkrętak z próbnikiem napięcia: Do ostatecznej weryfikacji braku napięcia i do prac montażowych.
• Obcinaczki do kabli: Do czystego i równego przycinania przewodów.
• Zaciskarka (opcjonalnie): Jeśli planujesz używać złączek wymagających zaciskania.
• Lutownica i cyna (opcjonalnie): Jeśli zdecydujesz się na lutowanie.
• Opalarka (opcjonalnie): Do profesjonalnego obkurczania koszulek termokurczliwych.
• Taśma izolacyjna lub koszulki termokurczliwe: Do zabezpieczania połączeń.

Dlaczego kolorystyka żył ma fundamentalne znaczenie (L, N, PE)?

Kolorystyka żył w instalacji elektrycznej nie jest przypadkowa to międzynarodowy standard, który ma kluczowe znaczenie dla bezpieczeństwa. Żyła fazowa (L) odpowiada za doprowadzenie prądu i najczęściej ma kolor brązowy, czarny lub szary. Żyła neutralna (N) służy do zamknięcia obwodu i zawsze jest niebieska. Najważniejsza, z punktu widzenia bezpieczeństwa, jest żyła ochronna (PE), która ma charakterystyczny kolor żółto-zielony. Jej zadaniem jest odprowadzenie prądu upływowego w przypadku awarii, chroniąc użytkownika przed porażeniem. Nigdy nie wolno pomylić tych kolorów ani używać żyły PE do innych celów. Zawsze upewnij się, że nowy odcinek kabla ma identyczną kolorystykę i że łączysz żyły zgodnie z ich przeznaczeniem.

Jak połączyć przewody? Wybór najlepszej metody

Wybór odpowiedniej metody łączenia kabli elektrycznych jest kluczowy dla trwałości i bezpieczeństwa całej instalacji. Na rynku dostępnych jest kilka sprawdzonych rozwiązań, a każde z nich ma swoje specyficzne zastosowania i zalety. Zawsze staram się dobierać metodę do konkretnych warunków i rodzaju przewodu.

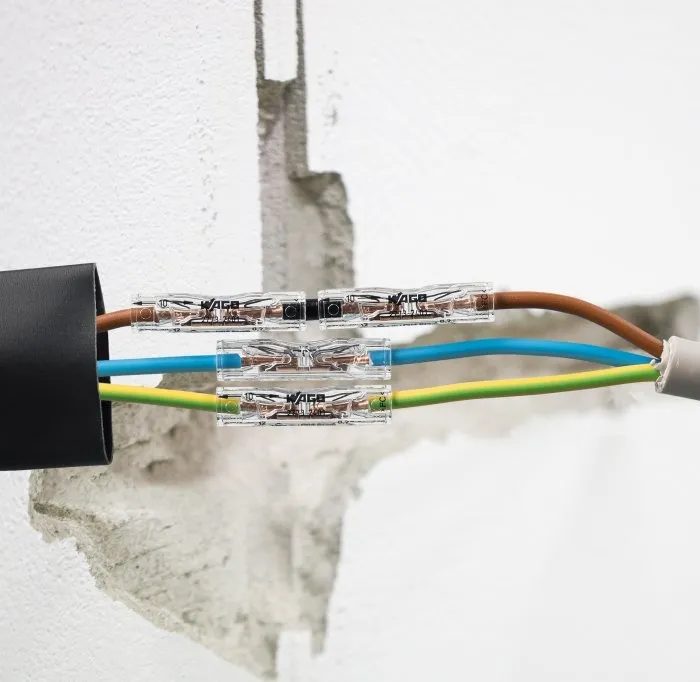

Szybkozłączki WAGO: szybkość i niezawodność

Szybkozłączki WAGO, zwłaszcza popularna seria 221, to jedno z najczęściej polecanych rozwiązań, szczególnie dla majsterkowiczów i profesjonalistów ceniących sobie szybkość i pewność połączenia. Są idealne zarówno do przewodów drutowych, jak i linkowych, a ich przezroczysta obudowa pozwala na wizualną kontrolę prawidłowego umieszczenia żyły. Złączki WAGO zapewniają stabilne i trwałe połączenie, eliminując ryzyko luzowania się styków. Doskonale sprawdzają się w puszkach instalacyjnych, gdzie liczy się oszczędność miejsca i łatwość montażu.

Tradycyjne kostki elektryczne: sprawdzone rozwiązanie

Tradycyjne kostki zaciskowe, znane również jako listwy zaciskowe, to klasyczne i wciąż popularne rozwiązanie. Są uniwersalne i można je stosować do łączenia przewodów o różnych przekrojach (w ramach dopuszczalnych przez producenta). Ich główną zaletą jest niska cena i dostępność. Wymagają jednak większej precyzji podczas montażu śrubki muszą być dokręcone z odpowiednią siłą, aby zapewnić pewny styk, ale nie na tyle mocno, by uszkodzić żyłę. Kostki zaciskowe są dobrym wyborem do połączeń w puszkach, gdzie nie ma ryzyka drgań, które mogłyby poluzować śruby.

Lutowanie z koszulką termokurczliwą: trwałość i estetyka

Lutowanie to metoda zapewniająca najwyższą trwałość i najmniejszą rezystancję połączenia. Jest to rozwiązanie dla osób, które cenią sobie perfekcję i mają odpowiednie umiejętności. Połączenie lutowane, zabezpieczone następnie koszulką termokurczliwą, jest niezwykle odporne na korozję, drgania i zmiany temperatury. Idealnie nadaje się do miejsc, gdzie wymagana jest maksymalna niezawodność i gdzie połączenie nie będzie często rozłączane. Pamiętaj, aby po lutowaniu zawsze zabezpieczyć połączenie koszulką termokurczliwą, aby zapewnić odpowiednią izolację i ochronę mechaniczną.

Złączki z żelem: idealne do trudnych warunków

Złączki wypełnione żelem to specyficzne rozwiązanie, które zyskuje na popularności, zwłaszcza w miejscach o podwyższonej wilgotności lub bezpośrednio narażonych na działanie wody. Żel wewnątrz złączki hermetyzuje połączenie, chroniąc je przed wilgocią i korozją. Są idealne do zastosowań zewnętrznych, w ogrodach, do oświetlenia zewnętrznego czy w łazienkach, gdzie standardowe metody mogłyby okazać się niewystarczające. Ich montaż jest zazwyczaj prosty i szybki, a bezpieczeństwo połączenia w trudnych warunkach jest znacznie zwiększone.

Przedłużanie kabla krok po kroku: praktyczne instrukcje

Niezależnie od wybranej metody, prawidłowe przygotowanie przewodów i staranne wykonanie połączenia to klucz do sukcesu. Poniżej przedstawiam szczegółowe instrukcje, które pomogą Ci wykonać to zadanie bezpiecznie i efektywnie.

Przygotowanie przewodów: jak prawidłowo zdjąć izolację i przygotować żyły?

1. Odłącz zasilanie: Upewnij się, że obwód jest odłączony od prądu i zweryfikuj brak napięcia próbnikiem.
2. Odmierz i przytnij: Przytnij kable na odpowiednią długość, upewniając się, że masz wystarczająco dużo luzu do wygodnej pracy.
3. Zdejmij izolację zewnętrzną: Ostrożnie usuń zewnętrzną izolację kabla na długości około 5-10 cm, w zależności od metody łączenia i rozmiaru puszki.
4. Zdejmij izolację z żył: Używając ściągacza izolacji, usuń izolację z każdej pojedynczej żyły na długości wskazanej przez producenta złączki (zazwyczaj 9-11 mm dla WAGO) lub na około 1,5-2 cm dla kostek i lutowania. Upewnij się, że nie uszkodziłeś miedzianych drucików.
5. Skręć linki (jeśli dotyczy): Jeśli pracujesz z przewodami linkowymi, delikatnie skręć końcówki żył, aby zapobiec ich rozdwajaniu się.

Łączenie za pomocą szybkozłączki WAGO 221: poradnik w 3 prostych krokach

Szybkozłączki WAGO serii 221 to moim zdaniem jedno z najlepszych rozwiązań dla większości domowych zastosowań. Są proste w użyciu i bardzo niezawodne.

1. Otwórz dźwignię: Podnieś pomarańczową dźwignię złączki WAGO do góry, aby otworzyć zacisk.
2. Wprowadź żyłę: Wprowadź przygotowaną żyłę (z odizolowanym końcem) do otworu złączki, aż do oporu. Przezroczysta obudowa pozwoli Ci sprawdzić, czy żyła jest prawidłowo włożona.
3. Zamknij dźwignię: Opuść dźwignię z powrotem, aby zacisnąć żyłę. Powinna być pewnie zablokowana. Powtórz te kroki dla wszystkich żył, pamiętając o zgodności kolorów (L z L, N z N, PE z PE).

Montaż kostki zaciskowej: jak uniknąć błędu niedokręconej śrubki?

Kostki zaciskowe wymagają nieco więcej uwagi, ale są równie skuteczne, jeśli zostaną prawidłowo zamontowane.

1. Odkręć śrubki: Odkręć śrubki w kostce zaciskowej, tak aby otwory były gotowe na wprowadzenie żył.
2. Wprowadź żyły: Wprowadź odizolowane końcówki żył do odpowiednich otworów w kostce, pamiętając o zgodności kolorów. Upewnij się, że izolacja nie wchodzi pod śrubę, a cała odizolowana część żyły jest wewnątrz kostki.
3. Dokręć śrubki: Dokręć śrubki z wyczuciem. Powinny być mocno dokręcone, aby zapewnić pewny styk, ale nie na tyle mocno, aby uszkodzić żyłę. W przypadku przewodów linkowych, śrubka powinna zaciskać wszystkie druciki. Po dokręceniu delikatnie pociągnij za każdą żyłę, aby upewnić się, że jest pewnie zamocowana.

Perfekcyjne lutowanie: jak uzyskać trwały i bezpieczny styk?

Lutowanie to metoda dla tych, którzy szukają najtrwalszego połączenia. Wymaga jednak pewnej wprawy.

1. Skręć żyły: Po zdjęciu izolacji, delikatnie skręć ze sobą końcówki żył, które mają być połączone. Zapewni to lepszą stabilność przed lutowaniem.
2. Rozgrzej lutownicę: Rozgrzej lutownicę do odpowiedniej temperatury. Końcówka powinna być czysta.
3. Lutuj: Przyłóż rozgrzaną lutownicę do skręconych żył, a następnie dotknij cyną miejsca łączenia. Cyna powinna roztopić się i równomiernie rozpłynąć po skręconych żyłach, tworząc gładkie i błyszczące połączenie. Unikaj zimnych lutów (matowe, grudkowate połączenia).
4. Zabezpiecz koszulką termokurczliwą: Po ostygnięciu lutu, nasuń na połączenie odpowiedniej wielkości koszulkę termokurczliwą. Użyj opalarki (lub zapalniczki, ostrożnie!) do obkurczenia koszulki, tak aby szczelnie przylegała do izolacji przewodów, zapewniając doskonałą izolację i ochronę mechaniczną.

Detale, które decydują o bezpieczeństwie i trwałości

Diabeł tkwi w szczegółach, a w elektryce te szczegóły mogą zadecydować o bezpieczeństwie całej instalacji. Zawsze zwracam uwagę na te aspekty, które często są bagatelizowane.

Identyczny przekrój kabla: dlaczego to tak ważne?

To absolutna podstawa. Przekrój żył dołączanego odcinka kabla musi być identyczny z przekrojem kabla oryginalnego. Użycie cieńszego przewodu spowodowałoby jego przegrzewanie się pod obciążeniem, co jest prostą drogą do pożaru. Grubszy przewód nie jest szkodliwy, ale jest niepotrzebnym wydatkiem i może utrudnić montaż w puszce. Zawsze sprawdzaj oznaczenia na izolacji kabla, aby mieć pewność co do jego przekroju (np. 3x1.5 mm²).

Puszka instalacyjna: obowiązkowe miejsce na każde połączenie

Każde połączenie elektryczne, bez wyjątku, musi znajdować się w dedykowanej puszce instalacyjnej. Puszka chroni połączenie przed uszkodzeniami mechanicznymi, kurzem i wilgocią, a także zapewnia łatwy dostęp do niego w razie potrzeby. Jest to również wymóg norm bezpieczeństwa. Ukrywanie połączeń bezpośrednio pod tynkiem jest nie tylko niezgodne z przepisami, ale przede wszystkim niezwykle niebezpieczne, ponieważ w razie awarii trudno zlokalizować problem.

Zabronione jest ukrywanie połączeń bezpośrednio pod tynkiem.

Ciągłość przewodu ochronnego (PE): Twoje bezpieczeństwo

Przewód ochronny (PE, żółto-zielony) to Twój osobisty strażnik bezpieczeństwa. Jego zadaniem jest odprowadzenie prądu do ziemi w przypadku przebicia izolacji urządzenia, zapobiegając porażeniu prądem. Dlatego tak ważne jest, aby połączenie przewodu PE było zawsze pewne i trwałe. W żadnym wypadku nie wolno go pomijać ani łączyć w sposób, który mógłby naruszyć jego ciągłość. Zawsze upewnij się, że żółto-zielony przewód jest połączony z żółto-zielonym przewodem.

Unikaj tych błędów: zagrożenia i jak ich zapobiec

W mojej praktyce widziałem wiele błędów, które wynikały z niewiedzy lub pośpiechu. Pamiętaj, że w elektryce nie ma miejsca na kompromisy. Poniżej przedstawiam najczęstsze błędy i sposoby, jak ich unikać.

Mieszanie przekrojów i materiałów: przepis na katastrofę

Jednym z najgroźniejszych błędów jest łączenie kabli o różnym przekroju lub wykonanych z różnych materiałów (np. miedzi z aluminium bez odpowiednich złączek bimetalicznych). Jak już wspomniałem, różny przekrój prowadzi do przegrzewania się cieńszego przewodu. Łączenie miedzi z aluminium bezpośrednio, bez specjalnych złączek, powoduje korozję elektrochemiczną i w konsekwencji luzowanie się połączenia oraz wzrost rezystancji, co również może prowadzić do przegrzewania i pożaru. Zawsze używaj kabli o identycznym przekroju i, jeśli to możliwe, z tego samego materiału. Jeśli musisz połączyć miedź z aluminium, użyj dedykowanych złączek bimetalicznych.

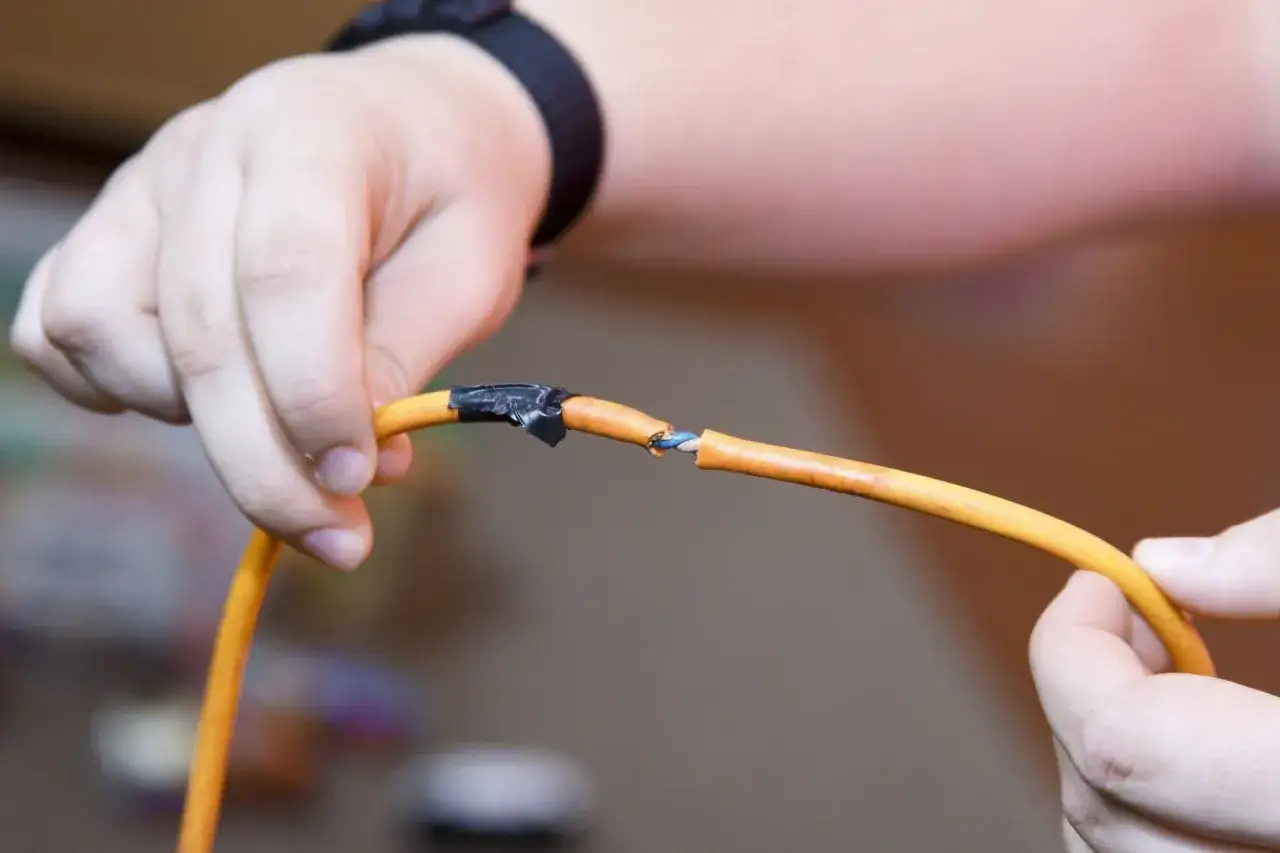

Słaba izolacja i brak puszki: ukryte zagrożenia

Niewłaściwa izolacja połączenia to proszenie się o kłopoty. Odsłonięte żyły lub słabo zaizolowane połączenia to bezpośrednie ryzyko porażenia prądem. Podobnie, brak puszki instalacyjnej, a co gorsza, ukrywanie połączenia pod tynkiem, stwarza ogromne zagrożenie. Połączenie może się przegrzać, spowodować iskrzenie, a w efekcie pożar, który będzie trudny do zlokalizowania i ugaszenia. Zawsze używaj koszulek termokurczliwych, taśmy izolacyjnej (dobrej jakości!) lub złączek z żelem, a każde połączenie umieść w puszce.

Praca pod napięciem: nigdy, przenigdy!

To błąd, który może kosztować Cię życie. Praca pod napięciem jest bezwzględnie zakazana dla osób bez odpowiednich kwalifikacji i specjalistycznego sprzętu. Nawet doświadczeni elektrycy unikają jej, jeśli tylko jest to możliwe. Porażenie prądem, zwarcie, pożar to tylko niektóre z konsekwencji. Zawsze, ale to zawsze, upewnij się, że zasilanie jest odłączone, zanim dotkniesz jakiegokolwiek przewodu. Sprawdzenie próbnikiem napięcia to absolutne minimum.

Kiedy wezwać elektryka? Sygnały, że potrzebujesz fachowca

Chociaż wiele prostych prac elektrycznych można wykonać samodzielnie, istnieją sytuacje, w których wezwanie profesjonalnego elektryka z uprawnieniami SEP jest nie tylko zalecane, ale wręcz obowiązkowe. Moim zdaniem, lepiej zapłacić za usługę, niż ryzykować zdrowie, życie lub bezpieczeństwo mienia.

• Modyfikacje w rozdzielnicy głównej

  Jakiekolwiek prace w głównej rozdzielnicy, w tym wymiana bezpieczników na inne, dodawanie nowych obwodów czy modyfikacje istniejących, wymagają specjalistycznej wiedzy i uprawnień. To serce Twojej instalacji, a błędy w tym miejscu mogą mieć katastrofalne skutki dla całego domu.

• Kable trójfazowe (siłowe)

  Przedłużanie kabli trójfazowych, potocznie nazywanych "siłowymi", to zadanie dla elektryka. Instalacje trójfazowe są znacznie bardziej skomplikowane niż jednofazowe i wymagają precyzyjnego podłączenia faz, aby uniknąć uszkodzenia urządzeń lub niebezpiecznych sytuacji.

• Przeczytaj również: Jak odpalić auto z kabli? Bezpieczny poradnik krok po kroku

  Brak pewności co do własnych umiejętności lub narzędzi

  Jeśli masz jakiekolwiek wątpliwości co do swoich umiejętności, nie jesteś pewien, jak wykonać dany krok, lub nie posiadasz odpowiednich narzędzi (np. próbnika napięcia), nie ryzykuj. Lepiej wezwać fachowca, który wykona pracę bezpiecznie i zgodnie z obowiązującymi normami. Pamiętaj, że bezpieczeństwo jest najważniejsze.
