UPS: Pojemność baterii jak obliczyć i zyskać długi czas pracy?

W dzisiejszym świecie, gdzie niezawodność zasilania jest na wagę złota, zasilacze awaryjne UPS (Uninterruptible Power Supply) stały się nieodłącznym elementem zarówno domowych biur, jak i zaawansowanych serwerowni. Jednak samo posiadanie UPS-a to dopiero początek. Kluczowym parametrem, który w dużej mierze decyduje o jego skuteczności i realnym czasie podtrzymania, jest pojemność baterii. To właśnie ona decyduje o tym, jak długo Twoje urządzenia będą mogły pracować po zaniku prądu, dając Ci cenny czas na bezpieczne zapisanie danych i wyłączenie sprzętu. W tym artykule, bazując na moim doświadczeniu, dostarczę Ci praktycznej wiedzy, sprawdzonych wzorów i konkretnych porad, które pozwolą Ci świadomie dobrać odpowiedni UPS lub zamiennik akumulatora, unikając kosztownych błędów i rozczarowań.

Kluczowe parametry na tabliczce znamionowej jak je czytać?

Kiedy patrzymy na tabliczkę znamionową akumulatora, dwie wartości od razu rzucają się w oczy: amperogodziny (Ah) i napięcie (V). Amperogodziny to miara pojemności akumulatora, która informuje nas, ile prądu (wyrażonego w amperach) jest w stanie dostarczyć bateria przez określony czas. Na przykład, akumulator o pojemności 9 Ah teoretycznie może dostarczać prąd o natężeniu 9 amperów przez 1 godzinę, lub 1 amper przez 9 godzin. W praktyce jednak, jak się przekonamy, nie jest to takie proste.

Napięcie (V) baterii jest równie istotne, zwłaszcza gdy myślimy o wymianie akumulatora. Większość domowych UPS-ów korzysta z pojedynczych akumulatorów 12V. Jednak w większych zasilaczach, dla uzyskania wyższego napięcia systemu (np. 24V, 36V, 48V), baterie są łączone szeregowo. Zawsze musimy zachować zgodność napięcia przy wymianie, aby nie uszkodzić UPS-a. Te dwa parametry pojemność (Ah) i napięcie (V) wspólnie określają ilość zmagazynowanej energii, którą można wyrazić w watogodzinach (Wh). Prosty związek to: Wh = Ah * V. Im więcej watogodzin, tym więcej energii, a co za tym idzie dłuższy potencjalny czas podtrzymania dla podłączonych urządzeń.

Moc zasilacza dlaczego VA to nie wszystko?

To jeden z najczęstszych punktów nieporozumień, z którym spotykam się w mojej pracy. Wielu użytkowników, a nawet sprzedawców, myli moc pozorną (VA woltoampery) z mocą czynną (W waty). Tymczasem dla realnego zapotrzebowania na energię przez Twoje urządzenia kluczowa jest właśnie moc czynna, wyrażona w watach (W). Moc pozorna (VA) to iloczyn napięcia i prądu w obwodzie, natomiast moc czynna (W) to ta część mocy, która faktycznie jest zamieniana na pracę użyteczną (np. zasilanie procesora, monitora, routera).

Różnica między VA a W wynika z tak zwanego współczynnika mocy (power factor). W idealnym świecie, gdzie współczynnik mocy wynosiłby 1, wartości VA i W byłyby identyczne. Jednak w rzeczywistości, zwłaszcza w przypadku urządzeń z zasilaczami impulsowymi (jak większość sprzętu komputerowego), współczynnik mocy jest niższy niż 1. Nowoczesne zasilacze UPS mają często wysoki współczynnik mocy, zbliżający się do 0.9, a nawet 0.99, co sprawia, że wartości W i VA są do siebie zbliżone. Mimo to, zawsze należy bazować na mocy w watach (W) przy obliczaniu wymaganego czasu podtrzymania i pojemności baterii, ponieważ to ona odzwierciedla rzeczywisty pobór energii przez sprzęt. Ignorowanie tej różnicy może prowadzić do zakupu UPS-a o niewystarczającej mocy i w konsekwencji krótszego czasu pracy na baterii, niż oczekiwałeś.

Jak precyzyjnie obliczyć wymaganą pojemność baterii?

Przejdźmy teraz do sedna, czyli do praktycznych obliczeń. Aby świadomie dobrać akumulator, musimy znać kilka kluczowych wartości.

1. Krok 1: Sprawdź, ile mocy (w Watach) potrzebują Twoje urządzenia. To absolutna podstawa. Zajrzyj na tabliczki znamionowe swoich urządzeń (komputer, monitor, router, NAS itp.) i poszukaj wartości mocy wyrażonej w watach (W). Jeśli znajdziesz tylko ampery (A) i napięcie (V), możesz pomnożyć te wartości, aby uzyskać przybliżoną moc w watach (P = U * I). Pamiętaj, aby sumować moc wszystkich urządzeń, które mają być podłączone do UPS-a.

2. Krok 2: Określ, jak długi czas podtrzymania jest Ci niezbędny. Zastanów się, ile czasu potrzebujesz po zaniku prądu. Czy chodzi tylko o bezpieczne zamknięcie systemu (zazwyczaj 5-10 minut), czy może o przetrwanie krótkiej przerwy w dostawie prądu (15-30 minut), a może nawet o kontynuowanie pracy przez dłuższy czas (np. godzinę lub więcej)? Realistyczne oszacowanie tego czasu jest kluczowe dla dalszych obliczeń.

3. Krok 3: Zastosuj wzór i poznaj minimalną pojemność (Ah) dla siebie. Teraz możemy użyć uproszczonego, ale bardzo popularnego i praktycznego wzoru na obliczenie wymaganej pojemności baterii. Musimy uwzględnić sumę mocy urządzeń, sprawność samego UPS-a w trybie bateryjnym oraz napięcie akumulatora:

   (Suma mocy urządzeń w W / (Sprawność UPS * Napięcie akumulatora w V)) * Wymagany czas podtrzymania w h = Wymagana pojemność w Ah

   Typowa sprawność UPS-a w trybie bateryjnym wynosi zazwyczaj od 0.85 (85%) do 0.95 (95%) dla nowszych modeli. Możesz przyjąć średnią wartość 0.9, jeśli nie znasz dokładnej specyfikacji. Standardowe napięcie pojedynczego akumulatora to 12V. Pamiętaj, że czas podtrzymania musi być wyrażony w godzinach (h).

Praktyczny przykład obliczeniowy:

Załóżmy, że masz zestaw komputerowy składający się z:

• Komputer stacjonarny: 250 W
• Monitor: 50 W
• Router Wi-Fi: 10 W

Suma mocy urządzeń to 250 W + 50 W + 10 W = 310 W. Chcesz uzyskać czas podtrzymania wynoszący 15 minut, czyli 0.25 godziny. Twój UPS ma akumulator 12V i przyjmujesz sprawność 0.9.

Obliczenia: (310 W / (0.9 * 12 V)) * 0.25 h = (310 W / 10.8 V) * 0.25 h = 28.7 A * 0.25 h = 7.17 Ah

Zgodnie z tym obliczeniem, potrzebujesz akumulatora o pojemności co najmniej 7.17 Ah. W praktyce, aby mieć pewien zapas bezpieczeństwa i uwzględnić starzenie się baterii, zazwyczaj wybiera się najbliższą dostępną większą pojemność, np. 9 Ah lub nawet 12 Ah, jeśli pozwalają na to wymiary i budżet. To proste, prawda?

Czas podtrzymania w praktyce dlaczego kalkulator to nie wszystko?

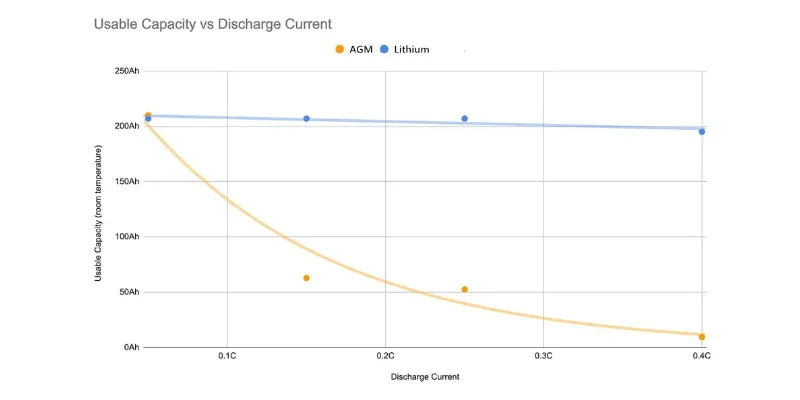

Choć przedstawiony wzór jest świetnym punktem wyjścia, muszę Cię ostrzec, że rzeczywistość bywa bardziej złożona. Istnieje zjawisko znane jako efekt Peukerta, które ma znaczący wpływ na akumulatory kwasowo-ołowiowe (AGM/VRLA), dominujące w większości UPS-ów. Efekt Peukerta mówi, że rzeczywista dostępna pojemność akumulatora maleje wraz ze wzrostem prądu rozładowania. Oznacza to, że akumulator 9 Ah, rozładowywany dużym prądem (np. do zasilenia mocnego komputera), odda mniej energii niż ten sam akumulator rozładowywany małym prądem przez długi czas.

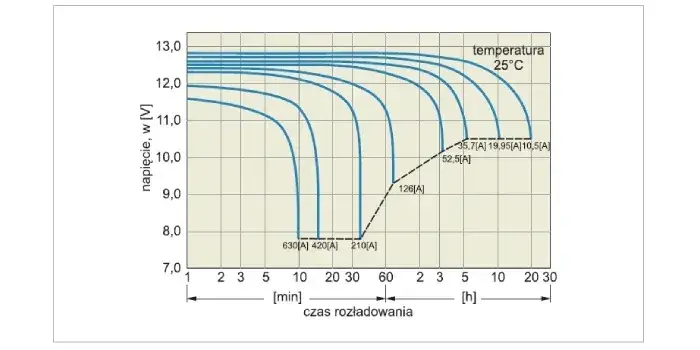

W praktyce przekłada się to na to, że wysokie obciążenie UPS-a skutkuje krótszym czasem pracy na baterii, niż wynikałoby to z prostych, liniowych obliczeń. Dlatego też, jeśli zależy Ci na precyzyjnym oszacowaniu czasu podtrzymania, warto korzystać z kalkulatorów online udostępnianych przez producentów zasilaczy UPS (np. APC, Eaton). Te narzędzia uwzględniają nieliniowe charakterystyki rozładowania akumulatorów i specyfikę danego modelu UPS-a, dostarczając znacznie dokładniejszych wyników. Poniżej przedstawiam przykład, jak efekt Peukerta może wpłynąć na czas podtrzymania akumulatora o stałej pojemności:

Wymiana akumulatora w UPS czy większa pojemność to zawsze lepszy wybór?

Często pojawia się pytanie, czy można zainstalować akumulator o większej pojemności niż ten fabryczny. Odpowiedź brzmi: tak, jest to technicznie możliwe i w wielu przypadkach ma sens. Główną korzyścią jest oczywiście dłuższy czas podtrzymania, co może być kluczowe, jeśli potrzebujesz więcej czasu na bezpieczne zamknięcie systemu lub przetrwanie dłuższej przerwy w dostawie prądu. To popularna modernizacja, zwłaszcza w starszych UPS-ach, gdzie fabryczne baterie mogły być dobrane dość oszczędnie.

Musimy jednak pamiętać o kilku ważnych aspektach i potencjalnych ograniczeniach. Po pierwsze, układ ładowania w UPS-ie jest zaprojektowany dla konkretnej pojemności akumulatora. Instalacja znacznie większej baterii sprawi, że jej pełne naładowanie zajmie znacznie więcej czasu, a w niektórych przypadkach może być mniej efektywne, jeśli ładowarka UPS-a nie jest wystarczająco wydajna. Po drugie, konieczne jest zachowanie zgodności napięcia (V) jeśli oryginalny akumulator był 12V, nowy również musi mieć 12V. Po trzecie, należy upewnić się, że nowy, większy akumulator fizycznie zmieści się w obudowie UPS-a. Akumulatory o większej pojemności zazwyczaj mają większe wymiary, co może stanowić problem w kompaktowych modelach. Zawsze dokładnie sprawdź wymiary starej baterii i porównaj je z wymiarami nowego kandydata.

Technologia ma znaczenie akumulatory AGM kontra Li-Ion

Wybór technologii akumulatora ma fundamentalne znaczenie dla wydajności, żywotności i kosztów eksploatacji UPS-a. Na rynku dominują dwie główne technologie:

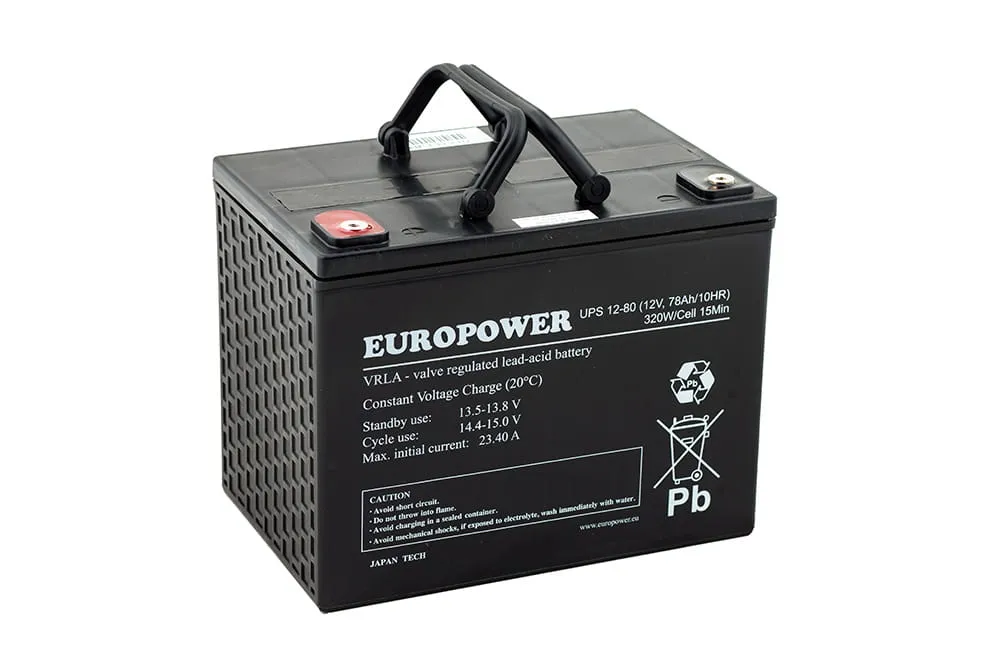

Akumulatory AGM (Absorbent Glass Mat), często określane jako VRLA (Valve Regulated Lead Acid), to sprawdzony standard w większości domowych i biurowych zasilaczy UPS. Są cenione za rozsądny stosunek ceny do wydajności, są bezobsługowe i bezpieczne w użytkowaniu. Ich główną wadą jest stosunkowo krótka żywotność (zazwyczaj 3-5 lat) i wrażliwość na głębokie rozładowania.

Z drugiej strony, akumulatory litowo-jonowe (Li-Ion) zyskują na popularności, zwłaszcza w nowszych, bardziej zaawansowanych modelach UPS-ów. Oferują one szereg znaczących zalet: dłuższą żywotność (nawet 8-10 lat), znacznie większą gęstość energii (co oznacza mniejszy rozmiar i wagę przy tej samej pojemności), oraz szybsze ładowanie. Ich główną barierą jest jednak wyraźnie wyższa cena początkowa. Moim zdaniem, dla zastosowań profesjonalnych i tam, gdzie niezawodność i długowieczność są priorytetem, Li-Ion staje się coraz bardziej atrakcyjną opcją.

Poniżej przedstawiam tabelę porównawczą:

Przeczytaj również: Nokia 800: Wymiana baterii łatwa (Tough) czy trudna (Lumia)?

Najczęstsze błędy przy doborze pojemności baterii

Z mojego doświadczenia wynika, że użytkownicy często popełniają kilka powtarzających się błędów przy wyborze pojemności baterii do UPS-a. Świadomość tych pułapek może pomóc Ci uniknąć kosztownych pomyłek:

• Ignorowanie realnego poboru mocy przez sprzęt (W): To chyba najpowszechniejszy błąd. Wielu skupia się wyłącznie na wartości VA podanej na UPS-ie, zapominając, że to waty (W) odzwierciedlają rzeczywiste zapotrzebowanie na energię. Jak już wcześniej podkreślałem, zawsze bazuj na sumie mocy w watach podłączanych urządzeń, aby mieć pewność, że UPS sprosta zadaniu.

• Wybieranie pojemności "na styk" bez zapasu bezpieczeństwa: Obliczenia to jedno, ale rzeczywistość bywa nieprzewidywalna. Akumulatory z czasem tracą pojemność, a nagłe skoki obciążenia mogą wpływać na ich wydajność. Zawsze zalecam uwzględnienie niewielkiego marginesu (np. 15-20% więcej niż wynika z obliczeń), aby zapewnić sobie komfort i pewność, że UPS zadziała, gdy będzie to naprawdę potrzebne.

• Zakładanie, że 2x większa pojemność to zawsze 2x dłuższy czas pracy: Niestety, to myślenie liniowe nie zawsze sprawdza się w przypadku akumulatorów kwasowo-ołowiowych. Ze względu na wspomniany efekt Peukerta, podwojenie pojemności akumulatora niekoniecznie oznacza dwukrotnie dłuższy czas podtrzymania, zwłaszcza przy wysokich obciążeniach. Czas pracy będzie dłuższy, ale niekoniecznie proporcjonalnie. Zawsze warto sprawdzić krzywe rozładowania producenta lub skorzystać z ich kalkulatorów.
